Замена сальника штока выбора передач: Замена сальника штока выбора передач ваз 2114

Замена сальника штока переключения передач в автомобиле Ford Focus 2

Ford

Focus

2 generation [2004 — 2008]

Petrol

• Acura (2)
• Audi (409)
• BMW (31)
• Chery (847)
• Chevrolet (924)
• Citroen (88)
• Daewoo (122)
• Fiat (72)
• Ford (1043)
• Geely (5)
• Honda (161)
• Hyundai (1474)
• Kia (41)
• Mazda (45)
• Mercedes-Benz (515)
• Mitsubishi (1259)
• Nissan (2591)
• Opel (187)
• Peugeot (78)
• Renault (1516)
• Skoda (1081)
• Subaru (1)
• Suzuki (19)
• Toyota (1693)
• Volkswagen (612)
• ВАЗ (Lada) (1031)
• ГАЗ (318)

• Fiesta (3)
• Focus (1040)

• 2 generation [2004 — 2008]

  (723)

• 3 generation [2011 — 2017]

  (317)

• Petrol (723)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Сцепление

Коробка передач

Карданная передача

Задний и передний мост

Приводы передних колес

Другие…

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0. 0 Рейтинг

Подъемник

Не обозначено

Автосервисы рядом

При замене передних рычагов было замечено что коробка вся в масленых подтеках, открыв крышку где расположен механизм выбора передач понял что «скончался» сальник штока выбора передач, я его уже менял на 54000 км и вот на спидометре 94000 и снова замена. Номер для заказа оригинального сальника — 1 321 128.

Вот так все выглядело до замены.

Вид при снятой крышке, видно откуда подтекает.

Работа по замене не сложная, первым делом я для удобства снял пластиковый кожух механизма выбора передач.

4 болтика по контуру пластикового кожуха и его можно снять.

Без кожуха.

Откручиваем фиксирующий шток — болтик под звездочку Т40.

Извлекаем фиксирующее колечко, которое держит противовес на штоке

стопорное колечко

Снятый противовес.

Дальше снимаем гофрированный пыльник со штока он нам не нужен уже будет потому как в комплекте к новому сальнику идет новая гофра.

Резиновая гофра

Извлекаем отверткой старый сальник и устанавливаем по месту новый, новый заходит легко легкими ударами например отрезком ПВХ трубы нужного диаметра.

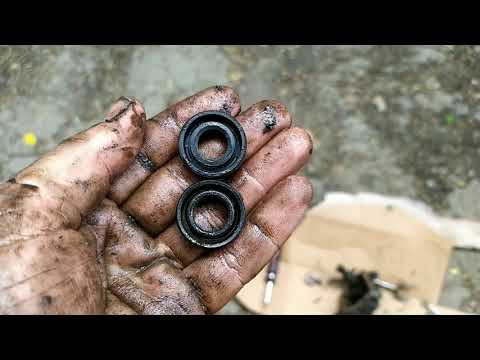

Старый сальник

Новый сальник finis 1 321 128

После того как новый сальник установлен, откручиваем заливную пробку ключом торкс Т50.

Заливное отверстие

С помощью шприца доливаем в коробку масло которое «убежало» через сальник, использовал масло Castrol 75w-90

Уровень определяется когда до края заливного отверстия остается примерно 1 см, я для этого использовал обычный нейлоновый хомут-стяжку.



Вот он правильный уровень

Далее собираем все в обратной последовательности, напоследок я взял баллон-спрей очиститель двигателя и распылил на загрязненном маслом участке коробки.

Все получилось более менее аккуратно.

Источник: https://www.drive2.ru/l/7356430/

favorite 0

print

share

bookmark_border

Замена сальника штока выбора передач своими руками + Видео

Форма поиска

Поиск

Вы здесь

Главная → Коробка передач ремонт и замена → Замена сальника штока выбора передач

Протечка сальников – не самое приятное явление. Эта проблема одинакова как для двигателя, так и для коробки передач. В этой статье мы разберем стандартную для переднеприводных автомобилей ситуацию – подтекание сальника штока выбора передач. Для начала необходимо понять, что такое шток выбора передач, а уже затем разбираться в том, как происходит замена сальника штока выбора передач.

Что такое шток выбора передач и зачем он нужен?

Старые автомобили имели классическую компоновку, когда ведущими колесами были задние, а коробка передач располагалась под салоном автомобиля. Рукоятка коробки переключения передач выводилась в салон и позволяла управлять трансмиссией напрямую. В переднеприводных машинах появилась острая необходимость в специальном механизме, который позволил бы осуществить управление коробкой передач, находящейся под капотом, при этом сидя в салоне машины. Такое устройство получило название – шток выбора передач, или, как привыкли его называть водители – кулиса.

Данная деталь вставляется в коробку передач и подсоединяется к механизму рукоятки смены передачи. Посредством специальных рычагов, рукоятка КПП воздействует на шток и меняет его положение, что приводит к смене передачи.

Присоединение штока к КПП осуществляется через сальник, так как внутри коробки имеется масло, которое находится в постоянном давлении. Чтобы давление не выдавило масло наружу, во всех соединительных с внешними механизмами частях КПП предусмотрена система сальников.

Сальник же представляет собой резиновое изделие круглого сечения, внутри которого имеется отверстие под шток. Материал изготовления может варьироваться. Все зависит от марки и модели автомобиля, хотя многие производители изготавливают сальники одного и того же размера но из разного материала. Все они различаются по своим свойствам, однако функция у них одна – предотвращение утечки масла из трансмиссии автомобиля, путем повышения герметичности подвижных деталей агрегата.

Как происходит замена сальника штока?

В первую очередь неисправность нужно диагностировать. Для этого проверьте уровень масла в КПП. Если он стал заметно нижне, загоните автомобиль на смотровую яму или эстакаду. Обратите внимание на место соединения кулисы и коробки передач, если там обнаружены следы масла, то сальник необходимо заменить.

Для начала необходимо приобрести все комплектующие. К таковым относятся: сам сальник (материал изготовления выбираете вы сами, суровой разницы между ними нет, а вот разница в цене — ощутимая) и пыльник небольшого кардана. В большинстве случаев, данный пыльник либо порван, либо будет поврежден в процессе демонтажа. Именно поэтому, необходимо заранее приобретать дополнительные запчасти, чтобы не открывать лишний раз капот.

Как поменять сальник штока — Видео инструкция

1. Сделайте пометку положения тяги и карданчика, чтобы после сборки деталей не регулировать переключение передач. Затем с помощью гаечного ключа на 13 ослабьте хомут тяги.
2. После этого, стяните пыльник с кардана. Открутите болт на 10, предназначенный для крепления кардана к штоку выбора передач. Кардан подлежит демонтажу вместе с пыльником.
3. Теперь слейте масло с коробки переключения передач. Делается это для того, чтобы после снятия сальника масло не полилось на вас. Вкрутите саморезы достаточной длины прямо в сальник. После этого, возьмитесь за них и потяните на себя со всей силы. Сальник должен выйти наружу. Как только он сойдет, берем новый сальник и смазываем его специальным герметиком.
4. Дайте герметику некоторое время подержаться на детали. После этого, возьмите трубку того же диаметра и с ее помощью запрессуйте новый сальник в КПП. Масло можно залить лишь через 24 часа, в зависимости от типа выбранного герметика.
5. Теперь поменяйте пыльник на кардане и установите его. Проведите сборку деталей в обратной последовательности, согласно сделанным меткам. После сборки, не забудьте залить масло в коробку передач.

На этом замена сальника штока выбора передач завершена. Описанная инструкция подходит ко всем автомобиля семейств «Samara» и «Samara 2». Как видите, это не сложна операция и выполняется в условиях обычного гаража. С ней справится любой, даже малоопытный водитель.
