Змз 523 технические характеристики: характеристика, описание, ремонт, обслуживание, тюнинг

Содержание

характеристика, описание, ремонт, обслуживание, тюнинг

Двигатель ЗМЗ 523 выпускаемый Заволжским моторным заводом пришёл на смену морально устаревшим силовым агрегатам 511/513. Так, мотор предназначался для установки на грузовые автомобили компании ГАЗ и автобусы Павловского автобусного завода.

Технические характеристики

Силовой агрегат ЗМЗ 523 обладает высокими техническими характеристиками. Это была последняя версия карбюраторных усиленных двигателей для грузовых транспортных средств и автобусов от Заволжского моторного завода. Так, конструкторы, при разработке движка, учли недоработки прошлого и сделали улучшенную конструкцию.

Итак, рассмотрим, основные технические характеристики 523-го силового агрегата:

Наименование Характеристика
Тип Рядный
Топливо Бензин
Система впрыска Карбюратор
Объем 4,67 литра
Мощность 130 лошадиных сил
Количество цилиндров 4
Количество клапанов 16
Диаметр цилиндра 92,0 мм
Расход 20,4 литра на 100 км
Система охлаждения Жидкостное, принудительное
Порядок работы цилиндров 1-5-4-2-6-3-7-8

Двигатель с маркировкой 523, который предназначен для установки на грузовые автомобили ГАЗ-3307 и автобусы ПАЗ. Это 8-цилиндровый V-образный мотор с повышенными техническими характеристиками. Правая и левая головки блока цилиндров идентичные, которые имеют высокотурбулентные камеры сгорания и впускные клапана винтового типа.

Двигатель сам по себе дешёвый, а за счёт простой конструкции, неприхотливый в обслуживании. Но, в связи с большим расходом горючего, считается, что данный движок морально устарел, поскольку в связи с высокой стоимостью ГСМ, его эксплуатация экономически нецелесообразна.

Ремонт и обслуживание

Обслуживание силового агрегата проводится по стандартной схеме, которая разрабатывалась для 511/513. Смена моторного масла и фильтров должна проводиться каждые 15 000 км пробега. Неприхотливость мотора упрощает выбор материалов для проведения ТО.

Так, обычно владельцы транспортного средства заливают в двигатель 10 литров минерального масла, по типу М10 (достаточно распространённая и дешёвая смазки для автомобилей грузового типа).

За счёт простой конструкции движок легко ремонтируется. Так, замена водяного насоса проводится достаточно быстро без особых усложнений. Регулировка зажигания и клапанов, также не доставляет хлопот.

Единственный недостаток мотора — это карбюратор, который часто выходит со строя и начинает заливать цилиндры. Многие автолюбители меняли родной впрысковой элемент на аналогичный, от автомобилей УАЗ или ГАЗ.

Доработка движка

Не часто можно встретить тюнинг двигателя 523, поскольку мотор используется в основном на автобусах. Так, доработкой может стать установка моновпрыска, но для этого необходимо заменить родные головки блока цилиндров.

Также, для увеличения мощностных характеристик можно расточить цилиндры и модернизировать механизм газораспределения, установив облегчённую поршневую группу и клапаны.

Вывод

Движок ЗМЗ 523 имеет увеличенные технические характеристики, но и ряд недостатков. Так, очень большим минусом, почему перестали применять данный силовой агрегат, стало то, что мотор имеет высокое потребление горючего, что в данное время не целесообразно.

Двигатель ЗМЗ 523 для автобуса ПАЗ-3205

Бензиновый, карбюраторный, 8-цилиндровый V-образный двигатель повышенной мощности. Имеет V-образное расположение цилиндров и алюминиевый блок.

Это относительно дешевый, отработанный в производстве и доступ­ный в обслуживании двигатель. Простой и неприхотливый, он несло­жен в ремонте и не требует высокой квалификации обслуживающего персонала, что особенно важно для России, в условиях больших расстояний до станций технического обслуживания. Доступность ремонта дополнительно обеспечивается широким распространением запасных частей ЗМЗ.

Для уменьшения загрязнения окружающей среды двигатель оборудо­ван системой рециркуляции отработанных газов (СРОГ).

Двигатель ЗМЗ-5233.10 устанавливается на автомобили ГАЗ-3307, ГАЗ-3308 и их модификации.

Двигатель ЗМЗ-5234.10 устанавливается на автобусы ПАЗ-3205 и ПАЗ-3206.

Сцепление:

Электрооборудование:

тип рычажное

номинальное напряжение 12V

привод гидравлический

генератор макс.токоотдача не менее 72 А

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Применяемость

Количество цилиндров

8

Рабочий объем, л

4,67

Степень сжатия

7,6

Номинальная мощность брутто при частоте вращения коленчатого вала мин'1, кВт (л. с.)

96(130) 3200-3400

Максимальный крутящий момент брутто при частоте вращения коленчатого вала мин1, Нм (кгс м)

314(32) 2000-2500

Минимальный удельный расход топлива, г/кВт (г/лсч)

279/306 (205/225)

Диаметр цилиндра и ход поршня, мм

92x88

Масса, кг

265/257

Тип двигателя

Бензиновый карбюраторный





Двигатель ЗМЗ: обзор моделей, характеристики

Двигатель ЗМЗ является одним из самых востребованных отечественных продуктов машиностроения, применяющихся во многих старых и новых типах автомобильной техники, работающих как на дизеле, так и на бензине.

Предприятие Заволжского Моторного Завода начало функционировать в первой половине 20 века, но в конце 1950 годов стало понятно, что моторы, производимые заводом, не удовлетворяют современные требования колесной и гусеничной техники.

Поэтому руководством компании было принято решение о разработке нового проекта моторов для автомобильной промышленности. Новый мотор ОАО ЗМЗ, появившийся в 1959 году был настоящим прорывом в машиностроении, так как впервые в мире на нем была использована технология V-образных цилиндров.

Моторы подобного строения на западе стали широко использоваться спустя лишь 10 лет. Данный движок на то время имел солидные характеристики, такие как 195 лошадиных сил и 3-х ступенчатая автоматическая коробка передач, а также возможность использовать как дизельное, так и бензиновое топливо.

Поэтому Заволжский Моторный Завод можно считать основателем современных движков змз v8, обзор новых моделей которых и приведен ниже.

513 серия змз двигателей

Одним из самых востребованных моторов в условиях с повышенными требованиями проходимости автомобиля является модель ЗМЗ 513.

Данный двигатель ЗМЗ устанавливается на машины ГАЗ 53, 66, 3307. Предназначен он для автомобильной техники со средней грузоподъемностью. Данная модель мотора является ничем иным как глубокой модернизацией 53 линейки движка заволжского завода.

Главной конструктивной особенностью является использование ненастроенного впускного коллектора одноярусного типа. Впоследствии это стало не лучшим инженерным решением, так как такая конструкция привела к пульсациям потока, плохо влияющим на процесс смесеобразования.

Еще одним новшеством послужило наличие поддона специальной формы. Экранирование нового ЗМЗ 513 было выполнено при помощи электрооборудования. Благодаря таким изменениям данный тип движка стал хорошо подходить для техники, работающей в сложных условиях эксплуатации.

В основном двигатель ЗМЗ устанавливали на военные машины, сельскохозяйственное оборудование и технику, перевозящую груз.

Модель 513 работает на бензине и имеет V-образный вид цилиндров, которые расположены под углом в 90 градусов.

Основные технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЫЗНАЧЕНИЕ
Объем цилиндров во время эксплуатации4 254 см3
Тип работы4-х тактный
Количество цилиндров8
Максимальная степень сжатия7.6
Мах мощность93кВт (125 л,с,) кВт , при 3200-3400 об/мин
Расход масла при работе мотора в процентном отношении к расходу бензина0.5
Масса ЗМЗ 513265 кг

Данный двигатель ЗМЗ является одним из последних, массово выпускаемых в советском союзе. Несмотря на свои недостатки он и дальше широко используется на многих видах сельскохозяйственной и промышленной технике.

505 серия двигателей

ЗМЗ 505 – один из распространенных в пост советском пространстве движков.

Главной особенностью данного мотора стало то, что он был разработан и выпущен во время перехода предприятия на выпуск 14 серии движков с более устаревшей 13. Поэтому по своему строению он больше напоминает симбиоз этих двух поколений.

В эксплуатацию, кроме оригинального ЗМЗ 505, попали некоторые его модификации.

Модифицированные варианты были более приближены к 14 поколению продукции Заволжского Моторного Завода, что значительно сказывалось на их характеристиках. А вот обычный ЗМЗ 505 имел всего 195 лошадиных сил, что относило его к более старым решениям.

К отличиям 505 модели стоит отнести:

  1. Отсутствие гидравлического компенсатора, используемого в приводе толкателей клапанов.
  2. Также нужно упомянуть другое расположение масляного фильтра, что повлекло за собой некоторые конструкционные изменения.

Данный двигатель ЗМЗ имел поддон, выполненный из железа. Карбюратор в нем был установлен один, модели К-114, и имеющий впускной коллектор.

Также встречаются движки, использующие дизель ЗМЗ. В некоторых газ-14 были установлены варианты с двумя карбюраторами, но встречаются они довольно редко.

ЗМЗ 505 в основном используется на машинах типа газ-2434, 31013 и 31012.
Так как разные модификации этого мотора имели ряд особенностей, их характеристики могут значительно отличаться. В то время, как обычная модификация 505 имела максимальную мощность 195 лошадиных сил, то его улучшенные варианты, отличающиеся десятичными значениями после номера модели, могли иметь от 200 до 235 лошадиных сил.

Одним из плюсов модели считается относительно малый расход топлива, равный 210 г/лсч, почему можно считать данный движок одним из лучших, сделанных еще в советское время.

Подробные технические характеристики:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЫЗНАЧЕНИЕ
Рабочий режим4-тактный
Количество цилиндров8
Степень сжатия топлива8. 5
Крутящий момент во время работы коленчатого вала 2500 об/мин412 Нм
Номинальная мощность при скорости вращения коленчатого вала в 3400 об/мин195 л. с. (147 кВт)
Минимальный показатель расхода топлива275 г/л.с*ч
Масса движка265 кг

523 серия двигателей

Разработанный Заволжским Моторным Заводом двигатель ЗМЗ модели 523 стал одним из серийно выпускаемых после развала Советского Союза.

В основном его использовали в машинах гражданского и промышленного типа, для малогабаритных грузоперевозок и в некоторых типах промышленной техники.

Также его часто можно встретить в автобусах марки ПАЗ, которые до сих пор широко используются для перевозок пассажиров на небольшие расстояния.

Данный двигатель ЗМЗ 523 является улучшенной моделью 511 серии. Главным отличием считается увеличение объема в цилиндрах. Такое улучшение стало доступным благодаря установке коленчатого вала, имеющего увеличенный ход поршня, равняющийся 8 мм.

Благодаря некоторым конструкционным изменениям данный механизм стал более дешевым по сравнению со своими предшественниками. Кроме того, ЗМЗ 523 имеет минимум требований к своему использованию, легок в производстве и просто обслуживается, что позволяет избежать частых поездок в автомастерскую.

Несмотря на все положительные стороны ЗМЗ 523, по своему принципу работы он уже морально устарел.

К основным минусам относятся:

  1. высокий расход топлива, сравнительно малая мощность;
  2. небольшой крутящий момент.

Такие характеристики в наше время считаются неудовлетворительными, а также имеют высокий показатель загрязнения окружающей среды, что не позволяет данному оборудованию соответствовать хотя бы минимальным нормам экологических стандартов, общепринятых во всем мире. Поэтому от данного мотора уже давно отказались и его можно приобрести исключительно в б/у виде.

41 серия двигателей

ЗМЗ 41 использовался в основном для установки в военную технику, а также в авто ГАЗ-66. К главным характеристикам стоит отнести максимальную мощность, равную 140 лошадиных сил, а также объем цилиндров в 5,53 л. Это один из ЗМЗ V8, серийно производимых во времена СССР.

Конструкция имеет V-образное расположение, бывает бензиновый и дизель ЗМЗ, установлен карбюратор с верхним расположением клапанов. Электрическая часть данной модификации защищена за счет надежного экранирования.

Благодаря своему устройству, данная модель хорошо себя показывает на участках с плохой проходимостью, почему его часто использовали на военной технике с тяжелой броней.

Но несмотря на довольно большой возраст, данный мотор ЗМЗ показывает низкие значения в плане расхода топлива, что значительно экономит топливо по сравнению со старшими модификациями. ЗМЗ 41 имеет предустановленные головки цилиндров, а также камеры сгорания высокотурбулентного типа и каналы с винтовым впускным механизмом.

Подробные характеристики ЗМЗ 41:

Скачать .xls-файл

Скачать картинку

Отправить на email

mail

ПАРАМЕТРЫЗНАЧЕНИЕ
Рабочий режим4-тактный
Количество цилиндров8
Степень сжатия топлива6. 7
Крутящий момент во время работы коленчатого вала 2500 об/мин352.8
Номинальная мощность при скорости вращения коленчатого вала в 3400 об/мин140 л. с. (103 кВт)
Минимальный показатель расхода топлива352,8 г/л.с*ч
Масса движка271 кг

Описание остальных двигателей ЗМЗ вы найдете в следующих статьях:

Современные двигатели Заволжского Моторного Завода

Сегодня специализация завода, производящего двигатели ЗМЗ не изменилась и их продукция в основном используется как в гражданских, так и в военных, а также промышленных видах техники.

Несмотря на значительный прогресс в плане технических характеристик, производство моторов на предприятии не изменилось, что говорит о минимальных отличиях конструкции оборудования 50-х годов и современных аналогов.

ЗМЗ V8 в наше время имеют более современное решение распределительного вала, что позволило снизить массу деталей ГРМ, которые значительно понижали максимально возможные обороты в механизме, а также позволяют использовать как бензиновый, так и дизельный ЗМЗ движок.

За время 70-ти летнего производства машинного оборудования, на производстве был изготовлен дизель ЗМЗ и бензиновые варианты многих моторов.

К главным плюсам, которые имели двигатели ЗМЗ, являются следующие показатели:

  1. Простота в обслуживании и ремонте, понятное устройство всех элементов;
  2. Двигатель ЗМЗ может выдержать большие нагрузки и при этом обеспечить безотказность. Большинство аналогов по строению данному движку имели значительно худшие показатели надежности, часто перегревались при повышении нагрузок сверх номинальных, что нельзя было сказать о продукции Заволжского Моторного Завода;
  3. Еще одни плюсом, который имеет двигатель ЗМЗ – это возможность проведения капитального ремонта в полевых условиях. Также починить мотор можно практически в любой мастерской, главное придерживаться стандартов, установленных заводом-производителем.

Все эти преимущества и отличают двигатель ЗМЗ от остальных движков нашего времени. Несмотря на не самые высокие обороты или мощность, мотор Заволжского Моторного Завода и дальше считается самым надежным вариантом для большинства автомобильной техники.

ЗМЗ-523: технические характеристики

Основанный в 1958 году, Заволжский моторный завод специализируется на изготовлении бензиновых и дизельных автомобильных двигателей. Среди широкого ассортимента производимых изделий очень востребованным в отечественном машиностроении является двигатель ЗМЗ-523. Технические характеристики, достоинства и недостатки мотора этой серии, а также его описание представлены в данной статье.

Знакомство

Моторы ЗМЗ являются специальными силовыми агрегатами, которыми оснащают грузовые транспортные средства и легковые автомобили. Востребованность данной продукции с момента основания предприятия и по сегодняшний день является достаточно высокой.

Моторы закупаются: Горьковским автомобильным заводом (ГАЗ), агрегатным заводом в Ульяновске (УАЗ) и Павловским автобусным заводом (ПАЗ). Автомобильная продукция ЗМЗ очень надежна и проста в эксплуатации, что и объясняет ее высокую популярность в отечественной машиностроительной отрасли. В отличие от моторов, работающих на дизеле, бензиновые модели оказались более востребованными. Их представляет достаточно разнообразный модельный ряд. Одним из таких агрегатов является бензиновый мотор ЗМЗ-523.

Начало конструкторских работ

В ходе тестирования агрегатов оказалось, что первые автомобильные бензиновые моторы в недостаточной мере соответствуют требованиям, предъявляемым к тяжелой колесной и гусеничной технике. Руководством предприятия было принято решение разработать новую линейку моторов. В результате были спроектированы агрегаты, оснащенные V-образными цилиндрами. Первым таким двигателем стал ЗМЗ-402. Создавался он специально под 24-ю «Волгу». Впоследствии данный мотор устанавливался также и на «Газели».

Замыкает линейку агрегат ЗМЗ-523. Технические характеристики выпускаемого оборудования были высоко оценены в отечественной машиностроительной отрасли.

Описание

Серийный выпуск моторов ЗМЗ-523 был налажен после развала Советского Союза. Мотор представляет собой усовершенствованную модель устаревшего силового агрегата 511 серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. В ходе проектировочных работ по последней версии усиленного карбюраторного двигателя конструкторами были учтены все имеющиеся недоработки от предыдущих выпусков. ЗМЗ-523 оснащен восьмицилиндровым мотором V-образной конфигурации, идентичными блочными головками и высокотурбулентными камерами сгорания. Моторы данной серии комплектуются винтовыми впускными клапанами.

Предназначение

Бензиновыми силовыми агрегатами ЗМЗ-523 комплектуется грузовой транспорт промышленного и гражданского типа. Предназначаются моторы для грузовых автомобилей ГАЗ-3307 и автобусов ПАЗ.

Технические характеристики ЗМЗ-523

  • Агрегат относится к типу рядных моторов.
  • Работает двигатель на бензиновом топливе. В силовую установку этой серии можно заливать бензин марок А-76 или А-80.
  • В качестве системы впрыска для мотора может использоваться карбюратор или инжектор.
  • Силовая установка рассчитана на объем до 4,67 литра бензина. Это стало возможным благодаря изготовленному под заказ на ЗМЗ-523 поршню, ход которого был увеличен с 80 до 88 мм.
  • Агрегат обладает мощностью до 130 лошадиных сил.
  • Система оснащена 16 клапанами.
  • Комплектуется четырьмя цилиндрами, диаметры которых составляют 92 мм.
  • Установка 523 обладает большим расходом топлива: на 100 км требуется 20,4 литра бензина. Данный показатель зависит от характеристик инжектора ЗМЗ-523.
  • Вес силовой установки - не более 253 кг.
  • Агрегат оснащен жидкостной принудительной охлаждающей системой.
  • Работают цилиндры в следующем порядке: 1-5-4-2-6-3-7-8.
  • 294 оборотов в минуту – максимальная мощность ЗМЗ-523.

Инжектор, тюнинг силовой установки

Двигатель в любом современном автомобиле, работающем на бензине, оснащен такой незаменимой деталью, как инжектор. Внешне он очень похож на форсунку, которая осуществляет разбрызгивание смеси воздуха и капель топлива внутри камеры сгорания. Однако, в отличие от карбюратора, инжектор отличается меньшими габаритами и особенностями конструкции. Разница между данными деталями заключается еще в способе подготовки топливной смеси. В карбюраторном двигателе происходит смешивание топлива с воздухом, в результате чего теряется 10% мощности мотора. В инжекторной силовой установке используется высокое давление при подаче топлива, что положительно отражается на мощности двигателя во время разгона и движения транспортного средства.

Для автомобилей ГАЗ 3102 в 1990-х годах был разработан распределительного типа впрыскивания двигатель ЗМЗ-523. Инжектор в данной системе осуществляет распределение топлива на все четыре цилиндра из четырех форсунок. Таким образом, для каждого цилиндра предусмотрена своя форсунка. Если же двигатель оснащен однотечной системой впрыска, то топливо ко всем четырем цилиндрам поступает из одной общей форсунки.

Судя по отзывам автолюбителей, очень редко можно встретить тюнинг ЗМЗ-523. Обусловлено это тем, что данной силовой установкой комплектуют преимущественно автобусы. Тем, кто решил доработать двигатель путем замены впрыскивательной системы, придется также менять головки блоков на цилиндрах.

Достоинства

Судя по отзывам владельцев транспортных средств, в моторах серии 523 высоко оценены следующие сильные стороны:

  • Данные силовые агрегаты имеют несложную конструкцию. Благодаря этому обслуживание агрегатов не доставляет мастерам больших хлопот.
  • Мотор оснащен новинкой XXI века, которая представляет собой специальную систему, осуществляющую качественную рециркуляцию воздуха.
  • Двигатель совершенно безвреден для окружающих, поскольку изготовлен он в соответствии с экологическими нормами «Евро-3».
  • Как утверждают автовладельцы, машины, оснащенные таким двигателем, двигаясь на скорости, не превышающей 60 км/час, могут без дополнительных заправок преодолевать расстояния до 530 км.
  • Доступная цена.

Недостатки

Слабыми сторонами силовых агрегатов серии 523 считаются:

  • Высокий расход топлива и горюче-смазочных материалов.
  • ЗМЗ-523 комплектуется карбюратором, который, по мнению многих потребителей, очень часто ломается и заливает цилиндры. В таких случаях опытные автовладельцы рекомендуют «родные» системы впрыскивания заменять аналогичными, используемыми в автомобилях УАЗ или ГАЗ, или инжекторами.
  • Силовая установка не способна развить быструю скорость. Судя по многочисленным отзывам, ее показатель не превышает 90 км/ч. Тем не менее данный параметр нельзя полностью рассматривать как недостаток, поскольку изначально данный мотор предназначается для грузового транспорта, а не гоночного.

Как утверждают владельцы транспортных средств, несмотря на дешевизну силовых агрегатов серии 523, их конструктивную простоту и неприхотливость при техобслуживании, сегодня эти моторы считаются устаревшими. Это объясняется тем, что при большом расходе топлива и высокой стоимости горюче-смазочных материалов эксплуатировать этот силовой агрегат стало экономически нецелесообразно.

Капитальный ремонт

Несмотря на высокую выносливость и неплохой эксплуатационный ресурс бензиновой силовой установки серии 523, многим автовладельцам рано или поздно все же приходится ее чинить. Капитальный ремонт заключается в выполнении следующих операций:

  • Мойки силового агрегата.
  • Разборки и дефектовки.
  • Протирки клапанов и починки блочных головок на цилиндрах.
  • Замены пришедшего в негодность распределительного вала, поршневой группы, сальниковой набивки и сальников, распределительных шестерен (металлической и текстолитовой), маслосъемных колпачков и масляного насоса.
  • Сборки двигателя.
  • Регулировки клапанов.
  • Обкатки при помощи стендов.
  • Установки мотора.

После того как капитальные ремонтные работы будут окончены, а силовой агрегат установлен, мастер должен заправить его моторным маслом. Опытные автолюбители советуют для охладительной системы отремонтированного мотора применять воду. Данная рекомендация объясняется тем, что очень часто после починки в двигателях протекают патрубки. В случае если после наполнения системы водой патрубки не текут, мастер может использовать тосол или антифриз. В заправочную емкость охладительной системы заливают 21,5 литра. Если же двигатель оснащен пусковым подогревателем, то автовладельцу придется дополнительно залить еще два литра.

Что делать, если в двигателе низкое давление масла?

Владелец транспортного средства не всегда бывает вынужден выполнять капитальный ремонт. В некоторых случаях демонтировать силовую установку совершенно не обязательно. Ярким тому примером может стать такая процедура, как замена масляного насоса. О необходимости ее выполнения автовладельца извещает специальная аварийная лампочка, которая расположена в салоне автомобиля. Она сигнализирует о том, что в смазочной системе мотора выявлено низкое давление масла. Исправить положение мастер может, заменив старый насос новым, для монтажа которого используются две гайки со шпильками.

Что делать, если агрегат начинает глохнуть?

Судя по многочисленным отзывам автовладельцев, нередко прокладки впускных коллекторов могут пропускать воздух. Это становится заметным при холостых оборотах двигателя. При увеличении количества оборотов силовая установка начинает заметно подергиваться. Убедиться в негерметичности именно пропускного коллектора, или «паука», как его называют в среде автолюбителей, можно, налив воду на места его посадки.

Для замены впускного коллектора мастеру необходимо выполнить следующие действия:

  • Отвернуть крепежные гайки и демонтировать «паука». Для его установки предусмотрены специальные шпильки.
  • Избавить силовой агрегат от старых прокладок.
  • Монтировать впускной коллектор, оснащенный новыми прокладками, на его прежнее место.
  • Прочно зажать «паука» крепежными гайками.

Как заменить прокладки на головках цилиндров?

Как утверждают автовладельцы, пробитые прокладки на блочных головках цилиндров - не редкость. Выявить проблему можно по следующим признакам:

  • Охлаждающая система очень быстро теряет жидкость. При этом ее вытекание не наблюдается.
  • Силовой агрегат нагревается и начинает подрагивать.
  • Наличие выхлопного пара в виде белого и очень густого дыма.

Исправить положение можно, сменив прокладку на головке блока цилиндров. Для этого автомобильному мастеру придется выполнить следующие действия:

  • Демонтировать впускной клапан.
  • Разъединить приемную трубку глушителя.
  • Вынуть ось коромысел.

Лишь после этого станет возможным снятие блочной головки. Оснастив данный элемент новой прокладкой, мастер в обратном порядке может монтировать его на прежнее место.

Рекомендации по применению

Как утверждают опытные автомобилисты, благодаря правильному и бережному использованию данной силовой установки можно существенно продлить ее эксплуатационный срок. От автовладельца требуется лишь бережное отношение к агрегату и регулярное выполнение плановых технических работ. Преимущественно транспортное средство проверяется после пробега 20 тыс. км. Когда производить капитальный ремонт его оборудования, каждый водитель решает сам. Чтобы оттянуть этот момент, следует:

  • Регулярно выполнять замену масла.
  • Не доводить силовую установку до перегрева.
  • Эксплуатировать мотор в щадящем режиме. Судя по многочисленным отзывам, в качестве причины поломки механизма автолюбители не исключают и заводской брак.

Тем не менее, в большинстве случаев, как и любые другие силовые установки, двигатели ЗМЗ-523 выходят из строя преимущественно по причине ненадлежащего ухода. Избавить себя от лишних хлопот, связанных с капитальным ремонтом и покупкой дорогих запасных частей, можно, эксплуатируя мотор предельно бережно, а также неукоснительно придерживаясь регламентных сроков техобслуживания.

Двигатель ЗМЗ-511: достойный потомок ЗМЗ-53

Двигатель ЗМЗ-511: достойный потомок ЗМЗ-53

Автомобили ГАЗ-3307 переняли от ГАЗ-53 многие технические решения, узлы и агрегаты, в том числе и двигатели, ведь современный ЗМЗ-511 — это прямой потомок «газоновских» ЗМЗ-53. О двигателях ГАЗ-511, их модельном ряду, характеристиках, конструктивных особенностях и вопросах ТО читайте в этой статье.


Характеристики и применимость двигателей ЗМЗ-511

В 1959 году был начат серийный выпуск бензиновых 8-цилиндровых V-образных двигателей ЗМЗ-13, которые устанавливались на ряд автомобилей ГАЗ. Уже в 1964 году начали выпускаться глубоко модернизированные моторы ЗМЗ-53 (а также и ЗМЗ-66), особенно широко использовавшиеся в грузовиках ГАЗ-53 и ГАЗ-66. Эта серия выпускалась вплоть до начала 90-х годов, так что 53-е и 66-е моторы все еще распространены.

В конце 1980-х на основе ЗМЗ-53 были разработаны силовые агрегаты 500-й серии, среди которых до сегодняшнего дня «дожили» (и успешно выпускаются) ЗМЗ-511, 513 и 523. Моторы ЗМЗ-511 (модернизация ЗМЗ-53А, ЗМЗ-53-11) устанавливались и устанавливаются в грузовики ГАЗ-53 и ГАЗ-3307, ЗМЗ-513 (модернизация ЗМЗ-66-06) — на грузовики ГАЗ-66, а ЗМЗ-523 — на грузовики ГАЗ-3307, 3308 и автобусы ПАЗ.

Наиболее массовыми сегодня являются двигатели ЗМЗ-511, которые представлены в десятках модификациях, однако все они имеют принципиально одинаковую конструкцию и характеристики.

ЗМЗ-511 — бензиновый карбюраторный 8-цилиндровый V-образный двигатель с рабочим объемом 4,254 литра и мощностью 125 л.с. (при 3500 об/мин). Степень сжатия — 7,6. По современной классификации мотор имеет экологический класс «Евро-0». У агрегата ЗМЗ-513 аналогичные характеристики, однако он обладает усиленной конструкцией для эксплуатации в более сложных условиях. Масса 511-го мотора составляет 262 кг, 513-го мотора — 275 кг.

Двигатели ЗМЗ-511 устанавливаются на автомобили семейства ГАЗ-3307, однако они приобрели определенную популярность в среде самодельщиков. Мотор обладает неплохим потенциалом к форсированию, поэтому его часто дорабатывают и устанавливают на грузовики, автомобили «Волга» и другие, а также на катера и другие транспортные средства.


Комплектация, конструкция и особенности мотора ЗМЗ-511

Конструктивно силовой агрегат устроен довольно просто, чем и обусловлена его надежность. Основу двигателя составляет блок из алюминиевого сплава, на него устанавливается две ГБЦ (угол развала 90 градусов). У основания V располагается один распределительный вал, усилие от его кулачков на клапаны (установленные в верхней части головок) передается через штанги.

Между головками устанавливается впускной газопровод (коллектор), на котором монтируются карбюратор, масляный фильтр и ряд вспомогательных узлов (система вентиляции картера, система рециркуляции отработанных газов и другие). На внешней стороне головок устанавливаются выпускные коллекторы.

Сверху на моторе располагается трамблер (он имеет общий с масляным насосом привод от распредвала). В задней части мотора монтируется масляный насос (одно- или двухсекционный в зависимости от модификации), в передней — водяной насос, интегрированный с вентилятором, и генератор. Привод насоса и генератора — клиноременной передачей от коленвала, привод распределительного вала — шестеренчатой передачей от коленвала.

Об основных деталях мотора ЗМЗ-511 следует рассказать отдельно.

Блок цилиндров. Блок отливается из алюминиевого сплава, также он проходит специальную обработку и покрывается смолой, благодаря чему обеспечивается герметичность. В блоке выполняется три ребра жесткости, в которых обустраивается постель коленчатого вала — здесь располагаются коренные подшипники (вкладыши). Также вкладыши устанавливаются в передней и задней стенках блока. Все пять точек опоры коленвала закрываются крышками на двух болтах. Дополнительно в заднем торце выполняется сальникодержатель, который закрывается отдельной крышкой через прокладки.

В блоке цилиндров выполняется водяная рубашка, омывающая цилиндры. Сами гильзы цилиндров — «мокрого» типа, изготавливаются из износостойкого чугуна, они нижней частью (здесь расположен буртик) вставляются в блок, герметизация достигается применением медной прокладки. Такая конструкция позволяет легко менять гильзы, а также обеспечивает эффективный отвод тепла от них.

В задней части к блоку присоединяется картер сцепления, причем привалочные поверхности этих деталей обрабатываются индивидуально, поэтому установка картера от другого блока невозможна без специальной доработки. Монтаж картера сцепления и головок на блок осуществляется шпильками. Масляный поддон также монтируется с помощью шпилек малого диаметра, которые вворачиваются в предусмотренные на нижней части блока (на фланце) приливы.

Существует два основных типа блоков ЗМЗ-511:

  • До 2005 года выпуска — под установку двухсекционного масляного насоса;
  • После 2005 года выпуска — под установку односекционного масляного насоса.

По своим характеристикам и конструкции оба блока одинаковы, отличия заключаются лишь в конфигурации места установки маслонасоса.

Коленчатый вал и поршневая группа. Коленвал — литой с противовесами, из высокопрочного чугуна, легированного магнием, на современных модификациях — с закаленными шейками. Диаметр коренных шеек составляет 70 мм, шатунных — 60 мм. В передней и задней части коленвала устанавливаются сальники, причем спереди — самоподжимной резиновый, сзади — на основе асбестового шнура. В задней части к валу четырьмя болтами прикручен маховик, в передней — шестерня привода распредвала (на шпонке) и фланец для шкива привода генератора и водяного насоса.

Шатуны изготавливаются из стали, они устанавливаются на вал через вкладыши (с отверстиями для масла), монтаж шатунных крышек осуществляется болтами, которые дополнительно фиксируются герметиком.

Поршни — литые, из алюминиевого сплава. Они имеют простую конфигурацию с плоским днищем, диаметр поршней — 92 мм (также пять ремонтных размеров под расточенные гильзы). На поршне выполнено три канавки под установку двух компрессионных и одного маслосъемного кольца. Установка поршня на шатуне — с помощью стального пальца диаметром 25 мм. Внешняя поверхность нового поршня покрыта оловом, которое облегчает приработку.

Головки блока цилиндров. На моторе применяется две литые алюминиевые ГБЦ, в них выполнены высокотурбулентные камеры сгорания (обеспечивают завихрение и хорошее перемешивание топливно-воздушной смеси) и винтовые каналы к впускным клапанам. Седла клапанов — вставные, чугунные. Втулки клапанов — металлокерамические. В верхней части головок располагаются пружины клапанов и коромысла, сверху ГБЦ закрываются крышками.

Топливная система. Ее основу составляет двухкамерный карбюратор К-135, установленный в верхней части впускного газопровода (ранее использовались карбюраторы К-126). Каждая камера карбюратора обеспечивает подачу горючей смеси на один ряд цилиндров. Непосредственно рядом с карбюратором располагается фильтр тонкой очистки топлива. От карбюратора осуществляется отвод вакуума для работы трамблера и ограничителя частоты вращения коленвала. Под карбюратором, во впускном газопроводе, также выполнен отвод вакуума для работы системы вентиляции картера.

Система смазки. В смазочной системе используется одно- или двухсекционный шестеренчатый масляный насос, установленный на блоке. Привод насоса — от распредвала. Забор масла из поддона осуществляется маслоприемником. Очистка масла осуществляется полнопоточным масляным фильтром, установленным в передней части впускного газопровода (перед карбюратором). Ранее использовался центробежный фильтр, сегодня же применяется фильтр со сменным фильтрующим элементом. Подача масла к узлам двигателя осуществляется по внутренним каналам, а к фильтру и от фильтра — по металлическим трубкам. На двигатель возможна установка масляного радиатора.

В двигателе предусмотрена защита от масляного голодания при заклинивании насоса — в случае остановки насоса срезается штифт в его приводе, и весь двигатель тоже останавливается.

Газораспределительный механизм. Построен на основе одного распределительного вала, расположенного у основания развала блока. Привод распредвала — шестеренчатый от коленвала, шестерни расположены на передней стенке блока и закрыты крышкой. От распредвала к головкам проложены штанги, обеспечивающие привод коромысел и клапанов.

Подача горючей смеси от карбюратора к цилиндрам осуществляется по индивидуальным каналам во впускном газопроводе. Сам газопровод монтируется на головки с помощью шпилек через прокладки. Газопровод имеет простейшую конструкцию, однако он не настроен и приводит к пульсации потока горючей смеси, снижает этот эффект особая форма камер сгорания и впускных каналов ГБЦ. Отвод отработанных газов осуществляется общим для цилиндров одного ряда выпускным коллектором. Монтаж коллектора также осуществляется шпильками через прокладку.

Система зажигания. Основной системы является распределитель (трамблер) с приводом от распределительного вала (общая ось с масляным насосом). От трамблера выходит восемь высоковольтных проводов на свечи зажигания, вкрученные в ГБЦ. Трамблер располагается в задней части впускного газопровода, рядом с карбюратором.

В актуальных модификациях двигателя ЗМЗ-511 есть незначительные изменения и модернизации, однако в целом их конструкция соответствует описанной выше. Все это также относится и к моторам ЗМЗ-513, отличия заключаются в другой конфигурации масляного поддона, в наличии экранирования системы зажигания и некоторых других деталях.

Такая конструкция показала свою надежность, поэтому моторы 500-й серии наверняка будут выпускаться еще долго без каких-либо кардинальных изменений.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

технические характеристики, фото и отзывы

Заволжский моторный завод начал свою деятельность еще в первой половине 20 столетия. По итогам продаж в 1950 году стало понятно, что спрос практически отсутствует. Моторы не соответствовали современным требованиям для установки на тяжелую колесную и гусеничную технику. Руководство завода приняло решение разработать линейку двигателей для автомобильной промышленности. Это был настоящий прорыв. Ведь именно тогда впервые в мире появились V-образные цилиндры. Давайте рассмотрим основные конструктивные особенности ЗМЗ-513, технические характеристики мотора, преимущества и недостатки.

Общие сведения

После создания на Заволжском Моторном Заводе двигателя V-образной конструкции заказы повалили рекой. Это и не удивительно, ведь моторы могли похвастаться отличными техническими и мощностными характеристиками. Мотор мощностью 195 лошадиных сил работал в паре с 3-ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное, так и бензиновое горючее, что было очень удобно.

Таким образом, можно говорить о том, что двигатели ЗМЗ-513 стали народными любимчиками. Это один из самых популярных и востребованных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте более подробно ознакомимся с 513-й моделью, которая считалась одной из самых удачных в свое время.

Особенности двигателя

При модернизации двигателя ЗМЗ-511 применены следующие конструкционные решения:

  • установлены высокотурбулентные камеры сгорания;
  • для ГБЦ использованы винтовые впускные каналы;
  • усилены кронштейны крепления передней опоры;
  • бесшиповой способ крепления крышки подшипников:
  • при изготовлении верхних компрессионных колец применен высокопрочный чугун;
  • смонтирована система по рециркуляции отработанных газов;
  • изменены фазы и расположение кулачков на распределительном валу.

Эти решения позволили не только сохранить, но и усилить основные достоинства ЗМЗ-511, которыми считаются:

  • надежность;
  • простота конструкции;
  • ремонтопригодность.


Смотреть галерею

Несмотря на это, двигатель в настоящее время не устанавливается на серийно выпускаемые автомобили, он по-прежнему востребован для замены отработавших свой нормативный период силовых агрегатов на ранее выпущенных автомашинах.

Конструктивные особенности ЗМЗ-513

Для некоторых отраслей промышленности выдвигаются особые требования к проходимости автомобиля. Именно в этом случае устанавливали модель ЗМЗ-513. Этот мотор ставился на такие авто, как ГАЗ-53, 66, 3307 и др. Следовательно, данная модель подходила для техники со средней грузоподъемностью. Стоит обратить внимание на то, что 513-й не был идеальным. У него был один довольно существенный недостаток, который доставлял множество хлопот во время эксплуатации. Дело в том, что в конструкции был предусмотрен одноярусный ненастроенный впускной коллектор. Такое инженерное решение привело к тому, что во время работы силового агрегата образовывались пульсации потока. Это, в свою очередь, негативно сказывалось на качестве топливно-воздушной смеси.

Технические характеристики ЗМЗ-513

Первое, чем занялись конструкторы, – это изготовление поддона особой формы и экранирование с помощью электрооборудования. Это позволило использовать мотор в тяжелых условиях эксплуатации. Чаще всего ЗМЗ-513 применялся на военной технике, сельскохозяйственных машинах и небольших грузовых автомобилях.

Как уже было отмечено несколько выше, конструкция данного двигателя достаточно простая, но крайне надежная. Этот V8, объемом 4,25 литра, при 3 400 об/мин выдает порядка 97 кВт, что вовсе немало. Для тех времен это был весьма мощный агрегат – 125 л. с. Конечно, современные ДВС ушли далеко вперед. Сейчас из 1,5 объема выжимают по 300 лошадей и более. Степень сжатия – 8,5, что можно назвать стандартным, а вот расход масла тут внушительный. Если пересчитывать в процентном соотношении к бензину, то получается примерно 0,5 единицы. Несмотря на то что этот мотор был одним из последних, которые выпускались еще в Советском Союзе, он и сегодня пользуется популярностью.

Двигатель ГАЗ 66- Устройство и технические характеристики…

На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

Технические характеристики двигателя ГАЗ 66

Тип мотораКарбюратор (К-126, К-135)
Количество цилиндров8
Число тактов4
КомпоновкаУ-образный мотор
Вид системы охлажденияжидкостная
Рабочий объем двигателя ГАЗ 66, ЗМЗ 5114, 254 литра
Мощность двигателя ГАЗ 66, ЗМЗ 511120 лошадиных сил
Крутящий момент284,4 Нм (при 2500 об/мин коленвала)
Диаметр цилиндров92 мм
Длина хода поршня80 мм
Вес мотора262 кг
Степень сжатия6,7
Потребляемое топливобензин марки А-76 (низкооктановый)
Количество расходуемого топлива на 100 кмот 20 до 25 литров
Формула включения цилиндров1-5-4-2-6-3-7-8

В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.

Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:

  • ГАЗ–53;
  • ГАЗ-66;
  • ГАЗ–3307;
  • ГАЗ-66-1;
  • ГАЗ-66А, Б, Д, П, Э;
  • ГАЗ-66-01, 02, 03, 04, 05, 11, 12, 14, 15, 16.

На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:

  1. Военная техника.
  2. Перевозка грузов по пересеченной местности и пр.

Новый силовой агрегат имеет ряд существенных отличий от базовой модели:

  1. Вес двигателя ЗМЗ-513 равен 275 кг.
  2. Поддон двигателя имеет другую конфигурацию.
  3. Рабочие элементы электрооборудования выполнены в экранированном исполнении.

Особенности конструкции двигателя ГАЗ 66 (ЗМЗ 511)

Бензиновый двигатель внутреннего сгорания имеет систему питания карбюраторного типа.

  1. Цилиндры диаметром 92 мм расположены под прямым углом.
  2. Расстояние между осями соседних цилиндров равно 123 мм.
  3. Поршни приводят в движение коленчатый вал.
  4. Двигатель оснащен закрытой системой охлаждения жидкостного типа.
  5. ОЖ циркулирует под воздействием специального насоса – принудительное охлаждение.
  6. Смазочная система работает как под давлением, так и методом разбрызгивания масла – комбинированная.

Материал изготовления блока цилиндров – литье алюминиевого сплава АЛ-4.

  • Гильзы цилиндров изготовлены из специального легированного чугуна, диаметр равен 100 мм, высота – 153 соответственно.
  • Гильзы имеют нижнюю фиксацию, верхняя часть закрепляется под воздействием головки блока ГБЦ.
  • В нижней части стоят уплотняющие кольца, изготовленные из меди.
  • Благодаря смещению на 75 миллиметров нижней части корпуса блока цилиндров относительно оси коленчатого вала, существенно увеличена его жесткость.
  • Вес корпусной детали блока цилиндров равен 44 кг.

Для изготовления коленчатого вала используется чугунное литье. Материал изготовления – высокопрочный чугун ВЧ-50. Опорные коренные и шатунные шейки проходят закалку.

  • Коренные шейки диаметром 70 – 69, 9 мм;
  • Шатунные – 60 – 59,9 мм.

С целью снизить вес двигателя ЗМЗ 511, применяются шатуны, изготовленные методом ковки. Значения их параметров:

  • Длина – 156 мм;
  • Вес – 0,86 кг;
  • Диаметр верхнего отверстия – 25 мм.

Параметры поршня:

  • Вес – 0,565 кг;
  • Высота – 51 мм;
  • Диаметр – 92 – 91,99 мм;
  • Внутренний диаметр поршневого пальца равен 16 мм;
  • Наружный – 25 мм.

Особенности технического обслуживания двигателя ГАЗ 66 (ЗМЗ 511)

Независимо от того, какой двигатель стоит на ГАЗ 66, он нуждается обязательном периодическом техобслуживании. От качества и своевременности проведения обслуживающих мероприятий зависит длительность службы силового агрегата. В перечень требований по уходу за двигателем входят следующие пункты:

  1. При замене горюче-смазочных жидкостей необходимо заливать моторное масло, бензин рекомендуемых марок.
  2. В процессе проведения очередного техобслуживания нужно производить подтяжку креплений головки блока цилиндров (только на остывшем двигателе).
  3. Следить за рабочей температурой силового агрегата, не допускать его перегрева.
  4. Контролировать степень затяжки гайки, фиксирующей выпускную трубу, при необходимости подтягивать ее, чтобы избежать проникновение охлаждающей жидкости в смазочный материал.
  5. Проверять поршневые кольца и вкладыши подшипников на предмет выявления неисправностей. При малейших деформациях и прочих отклонениях от нормы срочно заменять на новые детали.

Перед заменой смазочного материала необходимо узнать, какое масло в двигатель ГАЗ 66 является наиболее подходящим для него и в каком количестве заливать.

Для двигателя ГАЗ 66, ЗМЗ 511, ЗМЗ 513, а также модификаций рекомендуется использовать моторное масло следующих марок:

  • АСЗп-10;
  • М-5з/10А;
  • М-6з/10В;
  • Mobil Delvac 1330;
  • Mobil Delvac MX 15W/40, 10W/30;
  • SSPMO;
  • Лукойл 15W40.

Объем смазочной жидкости для моторов данной линейки равен 10 литров. Замену моторного масла производят после очередного пробега, равного 6 – 10 000 километров.

Основные проблемы двигателей ГАЗ 66 (ЗМЗ 511) и их модификаций

Все двигатели внутреннего сгорания данной серии обладают схожими неисправностями и типовыми проблемами:

  1. Масляные потеки в районе уплотнительного сальника коренного подшипника, расположенного сзади.
  2. Снижение давления в смазочной системе двигателя.
  3. Повышенный расход моторного масла.

Если возникает ситуация, когда расход масла превышает 0, 4 литра при пробеге в 100 километров, и приборы показывают резкое снижение давления в смазочной системе, необходимо отправлять транспортное средство на диагностику с последующим ремонтом.

Совет: Если контрольный прибор давления неисправен, его можно заменить манометром. Перед измерением давления следует хорошенько прогреть силовой агрегат. Нормальное давление считается: в режиме холостого хода – 0,5 кгс/см. кв. или 1 кгс/см.кв при средних оборотах.

При заниженном давлении масла в системе категорически не разрешается эксплуатировать автомобиль.

Снижение компрессии в цилиндрах также является негативным фактором, свидетельствующем о неисправности двигателя внутреннего сгорания. Компрессия измеряется специальным прибором под названием «компрессомер». Перед его использованием необходимо:

  • выкрутить свечи зажигания;
  • открыть заслонку дроссельную;
  • отключить электрическое питание высоковольтной проводки.

Тюнинг двигателя ГАЗ 66

Многие автовладельцы не спешат расставаться с транспортными средствами, оборудованными двигателями внутреннего сгорания, давно снятыми с производства. При этом проводятся многочисленные попытки его модернизации. Конечно речь идет не о чип тюнинге, т. к. в конструкцию данного силового агрегата не входит электронный блок управления.

Чтобы улучшить мощностные характеристики двигателя ГАЗ 66, используют следующие способы:

  1. Конструкция двигателя изменяется под крепление современных устройств газораспределительного механизма.
  2. Карбюраторная система топливоподачи заменяется на инжектор.
  3. Устанавливается турбонаддув.

В результате такого форсирования, существенно повышаются такие технические характеристики, как экономичность, мощность двигателя. Следует помнить, что двигатель ГАЗ 66 – достаточно старое устройство. Чтобы получить желаемый результат, хозяину машины придется затратить немало материальных средств и свободного времени.

Для больших энтузиастов существует высокозатратный способ, который не уступает капитальному ремонту силового агрегата. Его суть сводится к превращению двигателя ГАЗ 66 в аналог ПАЗовской модели ЗМЗ 523.

Владелец приобретает и устанавливает следующие запчасти:

  1. Новый коленвал ПАЗ 3205.
  2. Вкладыши ЗМЗ 5234.
  3. Комплект элементов поршневой группы в сборе (к примеру, «Мотордеталь Кострома»).
  4. Сальники, прокладки.

Для увеличения степени сжатия до значения 8,5 срезается корпус головки блока на 1,8 мм (не больше, иначе возникнут сложности при установке входного коллектора).

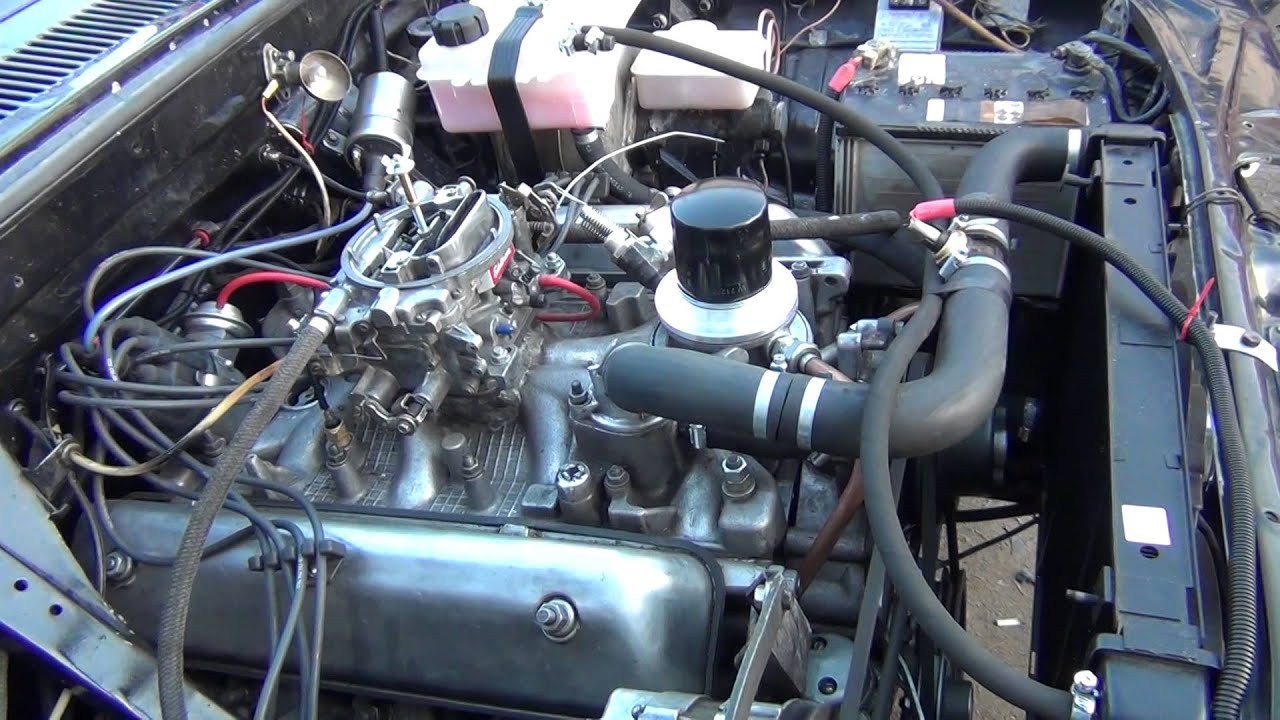

Вдобавок заменяется родной карбюратор К126 или 135 на Edelbrock 1407 Американского производства. При этом во входном коллекторе объединяются все каналы и подготавливается специальная установочная площадка при помощи сварки, на которой будет стоять новый карбюратор.

Конструктивные недостатки мотора

Как уже было отмечено несколько выше, это крайне надежный силовой агрегат, который предназначен для эксплуатации в экстремальных условиях. Но он имеет и свои недостатки, которые нередко проявляются в самый неподходящий момент. К примеру, если автомобиль поставить под наклоном, то завести мотор будет трудно. Придется постоянно подгазовывать. На ровной поверхности такой проблемы нет. Завестись на холодную – та еще задача. Если стартер и схватывает, а ДВС запускается, то уже через пару секунд он глохнет. Работа на холостом ходу в таких условиях крайне неустойчивая. Не рекомендуется тормозить двигателем, так как это приводит к хлопкам в выхлопной трубе и повышению расхода топлива.

Очень часто причина данной неисправности на моторах ЗМЗ-511/513 кроется в пауке. Его накладка пропускает воздух. Рекомендация тут только одна – под замену. Обычно после этого все проблемы исчезают, и силовой агрегат начинает работать, как часы.

Покупка и замена двигателя

Происходят случаи, когда двигатель очень запущен, и его ремонт нецелесообразен или попросту невозможен. Типичным примером такого состояния может служить пробитый блок цилиндров. Как правило, блок пробивается из-за эксплуатации двигателя с нулевым давлением масла. Сначала мотор стучит, а затем уже может заклинить. Обычно обрывается нижняя крышка шатуна, а сам шатун пробивает блок и выходит наружу.

В запущенном случае двигатель меняю целиком. В магазинах продаются моторы различной комплектации.

Турбодизельный двигатель для ГАЗ 3307

В первую комплектность входит все навесное оборудование – стартер, генератор, карбюратор, прерыватель-распределитель в сборе с высоковольтными проводами. Моторы продаются и без навесного оборудования, соответственно, и цена его будет дешевле.

Можно купить и подержанный двигатель с рук по объявлению. При такой покупке неплохо заручиться хоть какими-нибудь гарантиями. Цена такого агрегата будет ощутимо дешевле.

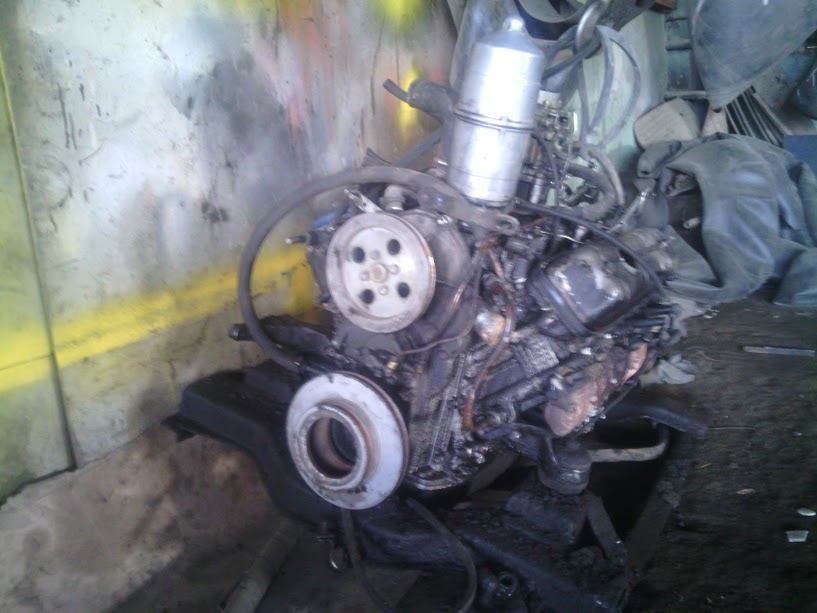

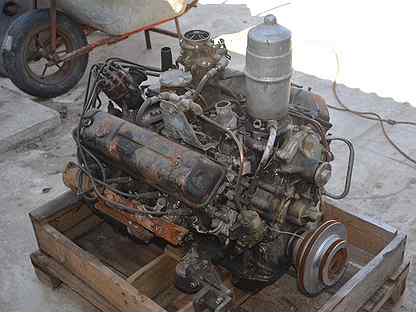

Очень много попадается по объявлениям моторов б/у от модели ГАЗ 53.

Они практически полностью совместимы с двигателем ЗМЗ 511.10, поэтому такую замену можно смело проводить, не боясь, что агрегат может не подойти по параметрам.

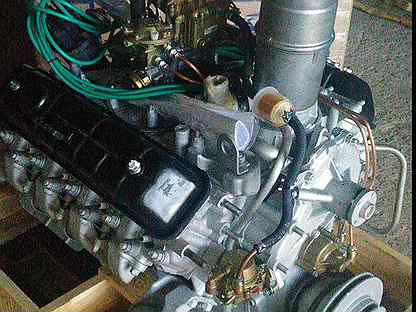

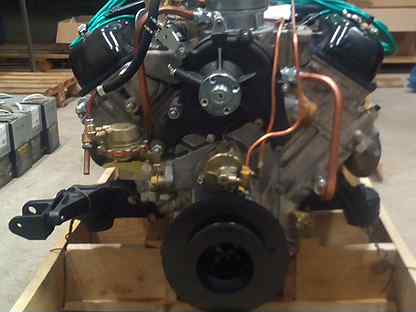

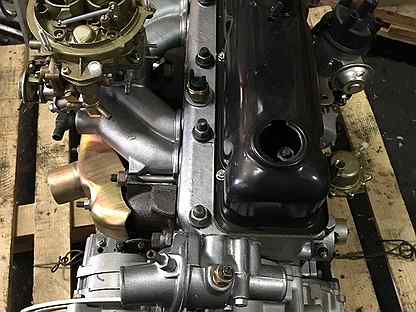

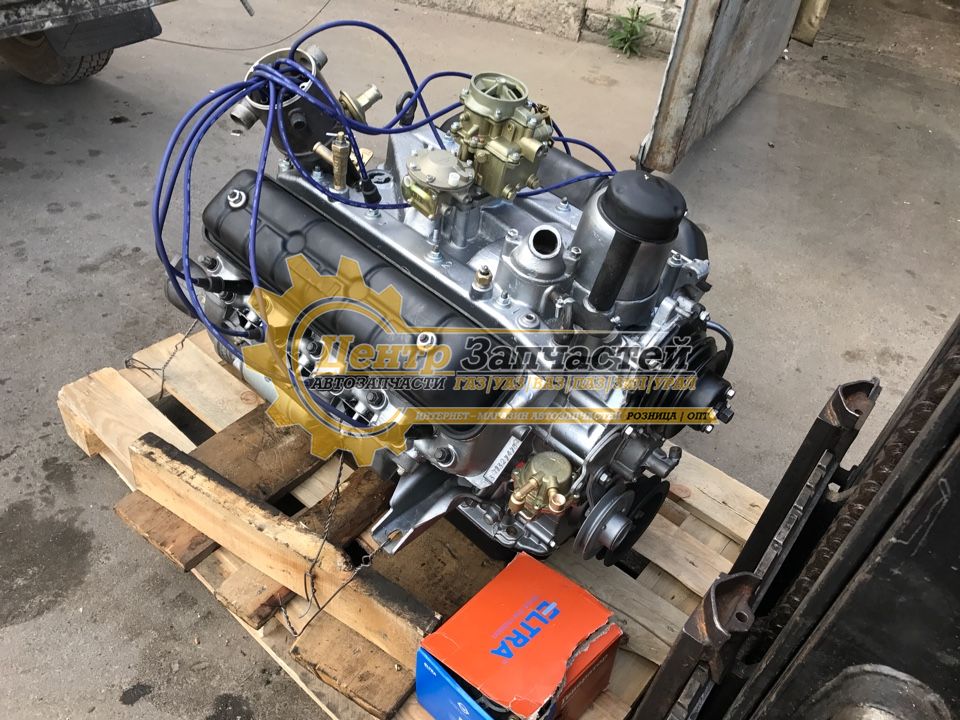

Готовый к установке мотор ЗМЗ 511.10 в сборе

Некоторые владельцы самосвалов 3307 взамен бензинового устанавливают дизельный двигатель. Подобная замена требует довольно значительных переделок. Какие изменения придется внести:

  • Установить другой топливный бак;
  • Изменить электрическую схему;
  • Установить полностью другую выхлопную систему;
  • Переварить на раме крепления для нового двигателя;
  • Доработать карданный вал;
  • Установить другие подушки двигателя.

Чаще всего в качестве дизельного варианта двигателя выбирают модель Д-245, который Горьковский автомобильный завод устанавливал на модификацию ГАЗ 3309.

Надежность в простоте

Высокой степени надежности можно добиться всего несколькими способами:

  • использовать комплектующие хорошего качества;
  • максимально упростить конструкцию мотора;
  • повысить качество сборки.

Что же было в Советском Союзе? Основные детали были достаточно высокого качества. Но очень сильно страдала подгонка. Советские инженеры постарались сделать все максимально качественно, чтобы мотор отрабатывал свое без каких-либо проблем.

В качестве основы для мотора был использован блок из алюминиевого сплава. Так как мотор V-образный, на нем стоят две головки блока цилиндров с развалом в 90 градусов. В конструкции предусмотрен всего один распределительный вал. Сразу между головками конструкторы поместили впускной коллектор. На нем же установили карбюратор, фильтр и некоторые другие вспомогательные системы. В задней части ЗМЗ стоит масляный насос, в передней – водяной (помпа). Генератор и насос работают через клиноременной привод от коленчатого вала.

Коленвал и поршневая

В качестве основы для коленчатого вала был использован высокопрочный чугун, который дополнительно легировали магнием. С появлением других модификаций мотора шейки коленвала выполняли закаленными. Шатунные шейки в диаметре 60 мм, а коренные – 70 мм. Соответственно, что в конструкции было предусмотрено два сальника: один спереди, второй сзади коленчатого вала. Первый изготавливался резиновым, самоподжимного типа, второй – из асбестового шнура.

Поршни ЗМЗ-513 отливали из алюминиевого сплава. Они достаточно простые по своей конструкции, имеют плоское днище. Диаметр поршня составляет 92 мм, также предусмотрено 5 ремонтных размеров. Следовательно, данный мотор можно откапиталить много раз. На поршне имеются три соответствующих канавки: две под компрессионные кольца, одна — под маслосъемное.

Топливная и система смазки

На первых моделях данной линейки двигателей устанавливались карбюраторы К-126, которые в дальнейшем из-за низкой эффективности были заменены на К-135. Многие автовладельцы модернизируют мотор именно установкой более экономичной системы подачи топлива. Карбюраторы использовались двухкамерные, так как на каждый ряд цилиндров из отдельной камеры подавалось топливо. В непосредственной близости располагался фильтр тонкой очистки.

На блоке двигателя устанавливают одно- или двухсекционный масляный насос шестеренчатого типа. Не самый надежный вариант, но достаточно производительный и ремонтопригодный. В движение насос приводился от распределительного вала, а для забора масла из поддона использовался соответствующий маслоприемник. Что касается фильтрации смазки двигателя. То за все время эксплуатации этого мотора, использовались самые различные фильтры. Сначала устанавливали центробежный фильтр, затем полнопоточный, а в настоящее время используют сменный фильтрующий элемент, что крайне удобно и выгодно. Примечательно то, что этот двигатель имел весьма эффективную систему защиты от масляного голодания. Если останавливался насос, то срезался штифт на его приводе, соответственно, весь ДВС останавливался и при этом оставался цел.

Двигатель ЗМЗ 5231 10

В современных грузовых авто марки ГАЗ 3307 используется бензиновый, или по научному, карбюраторный двигатель. Этот двигатель имеет название ЗМЗ-5231.10.

Самым главным отличием этой модификации является увеличение объема двигателя до 4,67 л. Объем вырос за счет увеличение хода поршня с 80 до 88 мм.

Диаметр цилиндров остался без изменений (92 мм), зато был установлен другой коленчатый вал и поршни.

Отзывы автомобилистов и экспертов

Что касается отзывов опытных водителей, то по поводу данного мотора многие отзываются положительно. В частности, отмечают неприхотливость этого ДВС и его достаточно высокий ресурс при правильной эксплуатации и должном уходе. ЗМЗ-513 много раз форсировался для использования на военной техники. Изменялась степень сжатия для работы на топливе с низким октановым числом. Все это говорит о большом потенциале советской V-образной восьмерки.

Многие водители отмечают, что этот мотор не лишен недостатков. Но он является крайне ремонтопригодным. Так что при наличии всех необходимых инструментов, проблему можно было решить в поле на коленке. С современными двигателями, где за все отвечает электроника, такой подход не работает. В общем же 13-й среди водителей любят и многие даже сегодня его используют ввиду низкой стоимости обслуживания.

Обслуживание и ремонт

Обслуживание мотора ЗМЗ 513 достаточно простое. Можно сказать, оно аналогичное 511. Техническое обслуживание проводится каждые 12-15 тыс. км пробега. В этот показатель входит смена моторного масла и фильтрующего элемента. Также, рекомендуется проверять зажигание и состояние воздушного фильтра.

Не стоит забывать, что смена воздушного элемента проводится каждое второе техническое обслуживание.

Двигатель особо не прихотлив в использовании топлива и моторного масла. Так, для нормальной эксплуатации подойдёт любое более-менее качественная минеральная смазки. Как показывает практика, обычно автомобилисты льют в мотор такое масло, как М10.

Оно прекрасно выполняет все необходимые функции, а также при своевременной замене хорошо защищает элементы мотора. Особое внимание рекомендуется уделить воздушному фильтру. Лучше всего брать качественное изделие с металлическим основанием.

Еще немного о конструкции

Сегодня очень часто устанавливается инжектор. ЗМЗ-513 с такой системой подачи топлива становится более экономичным и стабильным. Если карбюратор при высокой температуре за бортом приводил к кипению бензина и перегреву топливной системы, то у инжекторов такая проблема отсутствует.

Так как изначально ресурс был не таким и большим, хотя для тех времен более чем достаточным, то многие автомобилисты переделывали мотор. Для этого брали запчасти от того же ЗМЗ, только более поздней модификации. По расходам подобные вмешательства можно оценить как полноценный капитальный ремонт, а вот ресурс ДВС увеличивался примерно на 35%. Поэтому затраченные деньги возвращались достаточно быстро.

Правильная и бережная эксплуатация

Любой двигатель нуждается в периодическом плановом и капитальном ремонте. Но если плановые технические работы должны выполнятся каждые 20 тысяч километров, в зависимости от силового агрегата, то когда наступит время капиталки, зависит только от водителя. Чтобы максимально продлить ресурс мотора рекомендуется:

  • вовремя менять масло в системе и контролировать его уровень;
  • периодически инспектировать систему охлаждения, чтобы исключить перегрев;
  • стараться эксплуатировать 513-й в щадящем режиме.

Все это поможет несколько продлить жизнь мотору. Конечно, не стоит исключать конструктивные недостатки и возможный заводской брак. Все это встречается, но чаще всего 13-й выходит из строя именно из-за отсутствия надлежащего обслуживания. Заменить топливный, масляный и воздушный фильтр на самом деле не так и сложно. Но в это же время такое простое действие повысит динамику и уменьшит расход горючего.

Древние V8, которые выпускают сейчас: ЗМЗ-13, Rolls-Royce L675, Chevy Small Block и другие

Самодостаточный​

Сначала о «виновнике», ведь многие не только никогда не передвигались на машинах, под капотом которых он был установлен, но и на картинках-то его не видели. .. Когда в пятидесятых годах Роллс-ройсовские рядные шести- и восьмицилиндровые моторы серий B60 и B80 стали стремительно устаревать, англичанам понадобился новый двигатель. От экспериментов с компоновкой V12 компания отказалась – у нее уже был опыт разработки такого мотора еще до войны – и в итоге остановилась на конфигурации V8 с диаметром цилиндров 4,1 дюйма и межцилиндровым расстоянием 4,75 дюйма. Обозначение серии L410 как раз об этом и говорит.

Конструктивно это оказался очень прогрессивный для 50-х годов агрегат. Алюминиевый блок цилиндров, чугунные мокрые гильзы, распредвал в развале блока, два клапана на цилиндр, призматические камеры сгорания... Многие решения перекочевали прямо с авиационного мотора Rolls-Royce Merlin, который устанавливали в годы Второй Мировой на истребитель Spitfire.

Первый вариант двигателя с рабочим объемом 6,25 литра и мощностью 172 л.с. устанавливали на Rolls-Royce Silver Cloud II, Rolls-Royce Phantom V и Bentley S2. В дальнейшем мотор неоднократно модернизировался: изменился привод распредвала, ремень почти сразу заменили на цепь, многократно менялись системы питания, поршневые группы, рос рабочий объем. .. Самые «объемные» версии в 7 269 «кубиков»  L410E производили в семидесятые, но максимально мощными оказались варианты мотора с наддувом с «каноническим» рабочим объемом в 6,75 литра, поздние варианты L410TT и L410HT. Они развивали целых 530-537 л.с., что для такого «старичка» просто удивительно.

Rolls-Royce Phantom V Limousine '1959–63

Впрочем, ни одна деталь от старого мотора 59 года не подошла бы к двигателю 2009 и более поздних годов выпуска, включая блок цилиндров: он как минимум лишился места установки трамблера. На модернизацию двигателей средств не жалели – даже при том, что после великого «разъединения» Bentley и Rolls-Royce у их немецких владельцев в закромах были и более перспективные моторы. Но «старичок» с его высочайшим качеством изготовления, замороченной картой сборки и тщательнейшей проработкой буквально каждого стыка и каждого болтика продержался до начала 2020 года, когда было объявлено, что все желающие обрести легендарный 6,75 или, как его еще называют, 6¾ могут заказать юбилейную версию Bentley Mulsanne 6. 75 Edition. Любителей совершенно чумовой паровозной тяги и почти полной тишины (почти как на Tesla Model S) при этом хватает, но не все могут позволить себе Bentley.

Советский брат с другой судьбой

В том же 1959 году, когда RR представил свой L410, на Заволжском моторном заводе (ЗМЗ) в серийное производство поставили отечественный «биг блок» V8 серии ЗМЗ-13. Параметры у него были чуть-чуть скромнее, всего 5,5 литра рабочего объема, но по мощности он мало уступал английскому, выдавая примерно 195 лошадиных сил. А по конструкции во многом копировал «англичанина»: тоже алюминиевый блок, очень прогрессивное решение, чугунные гильзы, верхние клапана, распредвал в развале блока. Правда, советский мотор был технологичнее, намного легче и, наверное, на порядок дешевле.

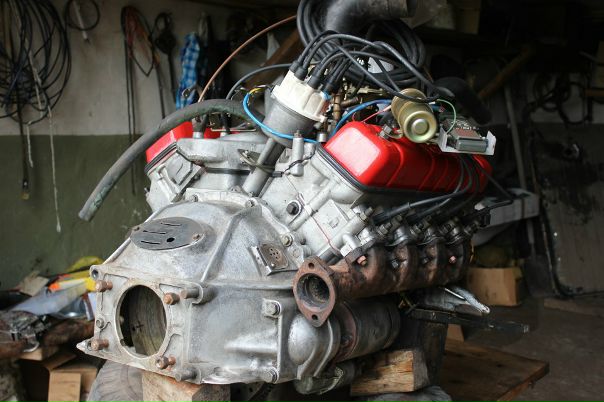

Мотор автомобиля ГАЗ-53

Простая конфигурация впускного коллектора, отечественные карбюраторы К113/К114 без хитроумных автоматов холодного запуска, простейший трамблер контактной системы зажигания. А вскоре вышел дефорсированный для применения на 76-м бензине вариант двигателя ЗМЗ-41 для установки на БРДМ. Линейка моторов с рабочим объемом 5,5 л развивалась, превратившись в ЗМЗ-14 мощностью 220 л.с., а затем и в ЗМЗ-505  примерной той же мощности.

Самой массовой серией стал вариант этого мотора с рабочим объемом 4,25 литра – всем известный ЗМЗ-53, а в настоящее время до сих пор (!) выпускается «автобусный» вариант этого двигателя объемом 4,68 литра с коленвалом от 13-го мотора и цилиндрами от 53-го. Двигатели 500-го семейства, например, ЗМЗ 523, очень активно применяются на автобусах ПАЗ, в семействе моторов есть исполнение под газомоторное топливо, а бензиновые двигатели автобусов часто переводят на газ во внезаводских условиях.

ГАЗ-53 с мотором ЗМЗ-53

К сожалению, качество изготовления совсем не «роллс-ройсовское», даже сама конструкция оптимизирована в первую очередь под минимальную стоимость изготовления и простоту обслуживания. И ни о каких наддувных вариантах мощностью 500 л.с. речи не идет.

Американская классика

Когда говорят «Small Block» в России, обычно забывают уточнить, что речь идет о Chevy Small Block (сокращенно SBC), и забывают конкретизировать поколение. Ведь серии с большим и малым блоком были почти у каждого американского производителя: в США вот, например, серия Windsor от Ford – это тоже SB, и тоже довольно популярный. Просто именно SBС оказался самым долгоиграющим и перспективным, хотя изначально это были разрозненные серии моторов, и они имели свои собственные маркетинговые именования. Лишь много позже их «объединили».

Chevrolet Corvette Convertible (C4) '1991–96

Историю семейства моторов принято считать от 1955 года, когда появились моторы V8 серии Turbo Fire. Нет, никакого наддува там не было, просто модное наименование (вы же на жвачке турбины не искали?). Это тоже нижневальный верхнеклапанный мотор, но, в отличие от английского и советского двигателей, блок у него чугунный, без гильз. Распредвал тоже в развале блока.

Первый мотор при объеме 265 кубических дюймов (4,3 литра) выдавал 195-162 силы и не имел даже маслофильтра: в системе смазки использовалась устаревшая схема с отстоем масла в картере и центробежной фильтрацией в щеках коленвала. Уже через год появился фильтр, мощность подросла до 240 сил, но основную массу двигателей семейства составили моторы куда большего рабочего объема.

Очень скоро его довели до 327 кубических дюймов или 5,4 литра, а в 1967 году впервые появилась серия 350 с рабочим объемом 5,7 литра. Моторы «той самой» серии 350 до сих пор выпускаются как Ram Jet 350 для судов и любителей олдтаймеров. Причем речь идет именно о новых моторах, а не о восстановленных старых.

Мотор Chevrolet LT1 5,7 '1992–97 установленный на автомобиль Chevrolet Corvette Convertible Indy 500 Pace Car 1995

В 1992 году появилась вторая серия SBC, который уже только так и именовали, перестав придумывать полноценные имена для каждой серии. Правда, появились Pro-коды, знанием которых обычно бравируют приверженцы старых американцев.

Нарицательное LT1 – это как раз второе поколение моторов. А сохранение названия серии Small Block вполне оправдано, ибо основные компоненты, включая коленвалы, распредвалы, поршневые группы, сохранили общую совместимость. Правда, взаимозаменяемость этих элементов, мягко говоря, крайне запутана, у суровых профи есть огромные руководства по совместимости деталей. Но для нас главное, что это не просто новая серия моторов, а именно «продолжение» старой, пусть и в обновленных блоках.

В 1997 году появилось третье поколение, которое у нас больше знают как LS1. И это тоже SBC, хотя совместимость с первым поколением стала совсем уж условной. Тем не менее сохранилась общая компоновка и межцилиндровое расстояние, и это по-прежнему один из самым массовых V8 в мире.

Бонус: пара очень старых рядных четвёрок

Это публикация про V8, и, возможно, было бы логично также рассказать про довольно заслуженный Ford Modular, но он сравнительно не так уж стар – серия выпускается «всего-то» с 1990 года. Нам показались более любопытными две рядные четвёрки с итальянскими корнями.

Серия моторов FIAT FIRE, что является акронимом от Fully Integrated Robotised Engine, производится аж с 1985 года и за это время объемом почти не прирастала: от изначальных 1200 «кубиков» подросла до 1400 максимум. Но зато обзавелась двухцилиндровыми версиями, турбонаддувом T-Jet и бездроссельным впуском MultiAir, причем есть версия мотора со всеми «опциями». Самые мощные варианты имеют объем 1,4 литра и порядка 170 л.с. Их можно встретить под капотом не только машин FIAT, но также Alfa Romeo, Lancia, Dodge и Jeep. И, да, с 2009 года мотор производится в США, недалеко от Детройта, на бывшем заводе альянса GEMA.

Fiat 124 Spider Lusso 2017-н.в.Мотор FIAT Fully Integrated Robotised Engine 1,4L

Нельзя сказать, что конструктивно мотор выдающийся: тут простой чугунный блок, ременной привод ГРМ, верхний распредвал, 8- и 16-клапанные ГБЦ. Разумеется, агрегат компактный плюс недорогой в изготовлении и удобный в ремонте и обслуживании. Зато, как оказалось, с хорошим потенциалом для роста.

Кстати, и тут не обошлось без заслуженных предков из 50-х: если очень постараться, можно проследить родословную FIAT FIRE вплоть до 1955 года, когда встал на конвейер ещё один легендарный мотор FIAT 100.

Ну и напоследок вспомним своё, родное. Ну, то есть почти своё – ведь жигулёвский мотор тоже имеет итальянских родственников, хотя было бы неправильно назвать его полностью фиатовским – объем доработок был значительным. Стартовав в 1970-м, он выпускается и поныне, но теперь лишь для Lada 4x4 и Chevrolet Niva (которая скоро перестанет быть Chevrolet).

Lada 4×4 '2010–н.в.Мотор Lada 4×4

Как и наш родной «биг блок» от ЗМЗ, ВАЗовский мотор не так сильно поменялся за истекшие 50 лет. Самое серьезное изменение – распределенный впрыск вместо карбюратора. И если бы не посредственное качество изготовления комплектующих, этим консерватизмом вполне можно было бы гордиться.

ЗМЗ-523: технические характеристики

Заволжский моторный завод, основанный в 1958 году, специализируется на производстве бензиновых и дизельных автомобильных двигателей. Среди широкого ассортимента выпускаемой продукции большой популярностью в отечественном машиностроении пользуется двигатель ЗМЗ-523. Технические характеристики, преимущества и недостатки мотора этой серии, а также его описание представлены в данной статье.

Введение

Двигатели ЗМЗ - специальные силовые агрегаты, которыми оснащаются грузовые автомобили и автомобили.Спрос на этот продукт с момента основания компании остается достаточно высоким и по сей день.

Приобретаются двигатели: Горьковский автомобильный завод (ГАЗ), агрегатный завод в Ульяновске (УАЗ) и Павловский автобусный завод (ПАЗ). ЗМЗ автомобильного производства отличается высокой надежностью и простотой в эксплуатации, чем объясняется его высокая популярность в отечественном машиностроении. В отличие от моторов, работающих на дизельном двигателе, более востребованными оказались бензиновые модели. У них довольно разнообразный модельный ряд.Один из таких агрегатов - бензиновый двигатель ЗМЗ-523.

Начало конструкторских работ

В ходе испытаний агрегатов выяснилось, что первые автомобильные бензиновые двигатели недостаточно соответствуют требованиям, предъявляемым к тяжелой колесной и гусеничной технике. Руководство предприятия приняло решение о разработке новой линейки моторов. В результате были разработаны агрегаты с V-образными цилиндрами. Первым таким двигателем стал ЗМЗ-402. Создан специально для 24-й «Волги». Впоследствии этот мотор устанавливали и на «Газель».

Замыкает линию блок ЗМЗ-523. Технические характеристики выпускаемого оборудования получили высокую оценку в отечественном машиностроении.

Описание

Серийное производство двигателей ЗМЗ-523 было налажено после распада Советского Союза. Мотор представляет собой улучшенную модель устаревшего силового агрегата 511-й серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. При проектировании последней версии усиленного карбюраторного двигателя конструкторы учли все недостатки предыдущих выпусков.ЗМЗ-523 оснащен восьмицилиндровым двигателем V-образной формы, идентичным тупикам и камерам сгорания повышенной турбулентности. Двигатели этой серии оснащены впускными винтовыми клапанами.

Назначение

Бензиновые силовые агрегаты ЗМЗ-523 комплектуются грузовым транспортом промышленного и гражданского типа. Разработаны двигатели для грузовых автомобилей ГАЗ-3307 и автобусов ПАЗ.

Технические характеристики ЗМЗ-523

  • Агрегат относится к типу рядных двигателей.
  • Двигатель работает на бензине.В силовую установку этой серии можно заливать бензин А-76 или А-80.
  • В качестве системы впрыска двигателя можно использовать карбюратор или инжектор.
  • Силовая установка рассчитана на объем до 4,67 л бензина. Это стало возможным благодаря заказному поршню на ЗМЗ-523, ход которого увеличен с 80 до 88 мм.
  • Агрегат имеет мощность до 130 лошадиных сил.
  • Система оборудована 16 клапанами.
  • Комплектуется четырьмя цилиндрами диаметром 92 мм.
  • У 523 большой расход топлива: 20,4 л бензина на 100 км. Этот показатель зависит от характеристик инжектора ЗМЗ-523.
  • Масса силовой установки не более 253 кг.
  • Агрегат оборудован системой жидкостного принудительного охлаждения.
  • Цилиндры работают в следующем порядке: 1-5-4-2-6-3-7-8.
  • 294 об / мин - максимальная мощность ЗМЗ-523.

Форсунка, тюнинг силовой установки

Двигатель в любом современном автомобиле, работающем на бензине, оснащен такой незаменимой деталью, как форсунка.Внешне он очень похож на форсунку, распыляющую смесь воздуха и капель топлива внутри камеры сгорания. Однако, в отличие от карбюратора, инжектор отличается меньшими габаритами и конструктивными особенностями. Разница между этими деталями еще и в способе приготовления топливной смеси. В карбюраторном двигателе топливо смешивается с воздухом, что приводит к потере 10% мощности двигателя. В инжекторной силовой установке на подаче топлива создается высокое давление, что положительно влияет на мощность двигателя при разгоне и движении автомобиля.

Для автомобилей ГАЗ 3102 в 1990-х годах был разработан распределительный впрыск двигателя ЗМЗ-523. Форсунка в этой системе распределяет топливо по всем четырем цилиндрам четырех форсунок. Таким образом, каждый цилиндр имеет собственное сопло. Если двигатель оборудован системой однократного впрыска, топливо для всех четырех цилиндров поступает от одной общей форсунки.

Судя по отзывам автолюбителей, тюнинг ЗМЗ-523 встретить очень редко. В связи с тем, что эта силовая установка в основном оснащается автобусами.Тем, кто решил доработать двигатель, заменив систему впрыска, также придется поменять головки блоков на цилиндрах.

Достоинства

Судя по отзывам владельцев автомобилей, в серии 523 высоко ценятся следующие сильные стороны:

  • Эти силовые агрегаты имеют простую конструкцию. Благодаря этому обслуживание агрегатов не доставляет мастерам особых хлопот.
  • Мотор оснащен новинкой XXI века - специальной системой, осуществляющей качественную рециркуляцию воздуха.
  • Двигатель абсолютно безвреден для окружающих, так как изготовлен в соответствии с экологическими стандартами «Евро-3».
  • По словам автовладельцев, автомобили, оснащенные таким двигателем, двигаясь со скоростью не более 60 км / ч, могут преодолевать расстояния до 530 км без дополнительной дозаправки.
  • Доступная цена.

недостатки

Слабыми сторонами силовых агрегатов серии 523 являются:

  • Большой расход топлива и горюче-смазочных материалов.
  • ЗМЗ-523 оборудован карбюратором, который, по мнению многих потребителей, очень часто ломается и заливает цилиндры. В таких случаях опытные автовладельцы рекомендуют заменить «родные» системы впрыска на аналогичные, применяемые в автомобилях УАЗ или ГАЗ, либо форсунки.
  • Силовая установка не способна развивать высокую скорость. Судя по многочисленным отзывам, его показатель не превышает 90 км / ч. Тем не менее, этот параметр нельзя в полной мере рассматривать как недостаток, поскольку изначально этот мотор предназначен для грузового транспорта, а не для гонок.

По мнению владельцев автомобилей, несмотря на дешевизну силовых агрегатов серии 523, их конструктивную простоту и неприхотливость в обслуживании, сегодня эти моторы считаются устаревшими. Объясняется это тем, что при большом расходе топлива и высокой стоимости ГСМ эксплуатировать этот силовой агрегат было экономически нецелесообразно.

Капитальный ремонт

Несмотря на высокую выносливость и неплохой срок службы бензиновой силовой установки серии 523, многим автовладельцам рано или поздно все же придется ее ремонтировать.Капитальный ремонт включает следующие операции:

  • Мойки энергоблока.
  • Разборка и неисправности.
  • Протирание клапанов и фиксация головок блоков на цилиндрах.
  • Замена вышедших из строя распределительного вала, поршневой группы, сальника и сальников, раздаточных шестерен (металлических и текстолитовых), маслосъемных крышек и масляного насоса.
  • Двигатель в сборе.
  • Регулировка клапанов.
  • Взлом с помощью стендов.
  • Настройки двигателя.

После завершения капитального ремонта и установки силового агрегата мастер должен залить в него моторное масло. Опытные автомобилисты советуют использовать воду для системы охлаждения ремонтируемого мотора. Эта рекомендация объясняется тем, что очень часто после ремонта в двигателях остаются форсунки. Если после заполнения системы форсунки не протекают, мастер может использовать тосол или антифриз. Емкость системы охлаждения - 21,5 л. Если двигатель оборудован пусковым подогревателем, автовладельцу придется дополнительно залить еще два литра.

Что делать, если в двигателе низкое давление масла?

Владелец транспортного средства не всегда вынужден проводить капитальный ремонт. В некоторых случаях совершенно не обязательно разбирать силовой агрегат. Ярким примером этого может быть такая процедура, как замена масляного насоса. О необходимости ее выполнения автовладелец оповещается специальной лампочкой аварийного освещения, которая находится в машине. Он сигнализирует об обнаружении низкого давления масла в системе смазки двигателя.Отремонтировать положение мастер может, заменив старый насос на новый, для крепления которого используются две гайки со шпильками.

Что делать, если агрегат начинает глохнуть?

Судя по многочисленным отзывам автовладельцев, часто впускные коллекторы могут пропускать воздух. Это становится заметно при работе двигателя на холостом ходу. С увеличением количества оборотов силовая установка начинает заметно дергаться. Убедиться в протечке именно пропускного коллектора, или «паука», как его называют в среде автомобилистов, можно, полив водой место его приземления.

Для замены впускного коллектора на мастер необходимо сделать следующее:

  • Открутить крепежные гайки и снять «крестовину». Для его установки предусмотрены специальные шпильки.
  • Снимите силовой агрегат со старых прокладок.
  • Установите впускной коллектор с новыми прокладками на прежнее место.
  • Надежно зажать крестовину крепежными гайками.

Как заменить прокладки на головках цилиндров?

По словам автовладельцев, проколы на головках блока цилиндров не редкость.Вы можете определить проблему по следующим признакам:

  • Система охлаждения очень быстро теряет жидкость. При этом оттока его не наблюдается.
  • Блок питания нагревается и начинает дрожать.
  • Выхлопные газы в виде белого густого дыма.

Исправить ситуацию можно, поменяв прокладку на ГБЦ. Для этого автомобильному мастеру предстоит выполнить следующие действия:

  • Снять впускной клапан.
  • Отсоединить выхлопную трубу глушителя.
  • Снимите вал коромысла.

Только после этого можно будет снять головку блока. Оснастив этот элемент новой прокладкой, мастер в обратном порядке может смонтировать его на прежнее место.

Рекомендации по применению

По мнению опытных автомобилистов, благодаря правильному и бережному обращению эта силовая установка позволяет значительно продлить срок ее эксплуатации. От автовладельца требуется только бережное отношение к агрегату и регулярное выполнение плановых технических работ.Большую часть автомобиля проверяют после пробега в 20 тыс. Км. Когда делать капитальный ремонт оборудования, каждый водитель решает сам. Чтобы отсрочить этот момент, необходимо:

  • Регулярно производить замену масла.
  • Не доводить силовой агрегат до перегрева.
  • Включите двигатель в щадящем режиме. Судя по многочисленным отзывам, в качестве причины поломки механизма автомобилисты не исключают заводские браки.

Однако в большинстве случаев, как и у любых других силовых установок, двигатели ЗМЗ-523 выходят из строя в первую очередь из-за неправильного ухода.Избавиться от лишних хлопот, связанных с капремонтом и покупкой дорогих запчастей, можно, предельно бережно обращаясь с двигателем, а также строго соблюдая интервалы планового технического обслуживания.

p>

ЗМЗ-523: технические характеристики

Заволжский моторный завод, основанный в 1958 году, специализируется на производстве бензиновых и дизельных автомобильных двигателей. Среди широкого ассортимента выпускаемой продукции большой популярностью в отечественной технике пользуется двигатель ЗМЗ-523. Технические характеристики, преимущества и недостатки мотора этой серии, а также его описание представлены в данной статье.

Введение

Двигатели ЗМЗ - это специальные силовые агрегаты, которыми оснащаются грузовые и легковые автомобили. Спрос на эту продукцию с момента основания предприятия и по сей день достаточно высок.

Приобретены двигатели: Горьковский автомобильный завод (ГАЗ), агрегатный завод в Ульяновске (УАЗ) и Павловский автобусный завод (ПАЗ). Автомобильная продукция ЗМЗ очень надежна и проста в эксплуатации, чем объясняется ее высокая популярность в отечественном машиностроении. В отличие от двигателей, работающих на дизельном топливе, большей популярностью пользовались бензиновые модели.Они представляют собой довольно разнообразный ассортимент. Одним из таких агрегатов является бензиновый двигатель ЗМЗ-523.

Начало конструкторских работ

В ходе испытаний агрегатов выяснилось, что первые автомобильные бензиновые двигатели недостаточно соответствуют требованиям, предъявляемым к тяжелой колесной и гусеничной технике. Руководство предприятия приняло решение о разработке новой линейки моторов. В результате были разработаны агрегаты с V-образными цилиндрами. Первым таким двигателем стал ЗМЗ-402. Создан специально для 24-й Волги.Впоследствии этот мотор устанавливали и на «Газель».

Линия замыкает агрегат ЗМЗ-523. Технические характеристики выпускаемого оборудования получили высокую оценку в отечественном машиностроении.

Описание

Серийное производство двигателей ЗМЗ-523 было налажено после распада Советского Союза. Мотор представляет собой улучшенную модель устаревшего силового агрегата 511 серии.

Характеристики ЗМЗ-523 специалисты определяют как повышенные. При проектировании последней версии усиленного карбюраторного двигателя конструкторы учли все недостатки предыдущих выпусков.ЗМЗ-523 оснащен восьмицилиндровым двигателем V-образной формы, идентичными головками блоков и высокотурбулентными камерами сгорания. Двигатели этой серии снабжены впускными клапанами с винтовым ротором.

Назначение

Бензиновые силовые агрегаты ЗМЗ-523 комплектуются грузовым транспортом промышленного и гражданского назначения. Предназначены двигатели для грузовых автомобилей ГАЗ-3307 и автобусов ПАЗ.

Технические характеристики ЗМЗ-523

  • Агрегат относится к типу рядных двигателей.
  • Двигатель работает на бензине.В силовую установку этой серии можно заливать бензин марки А-76 или А-80.
  • В качестве системы впрыска двигателя можно использовать карбюратор или инжектор.
  • Силовая установка рассчитана на объем до 4,67 л бензина. Это стало возможным благодаря изготовленному на заказ для ЗМЗ-523 поршню, ход которого увеличен с 80 до 88 мм.
  • Агрегат имеет мощность до 130 лошадиных сил.
  • Система оборудована 16 клапанами.
  • Комплектуется четырьмя цилиндрами диаметром 92 мм.
  • Установка 523 отличается высоким расходом топлива: на 100 км требуется 20,4 л бензина. Этот показатель зависит от характеристик инжектора ЗМЗ-523.
  • Масса силовой установки - не более 253 кг.
  • Агрегат оборудован системой жидкостного принудительного охлаждения.
  • Цилиндры работают в следующем порядке: 1-5-4-2-6-3-7-8.
  • 294 об / мин - максимальная мощность ЗМЗ-523.

Тюнинг форсунок силовая установка

Двигатель в любом современном автомобиле, работающий на бензине, оборудован такой незаменимой деталью, как форсунка.Внешне он очень похож на сопло, которое обеспечивает разбрызгивание смеси воздуха и капель топлива внутри камеры сгорания. Однако в отличие от карбюратора инжектор отличается меньшими габаритами и конструктивными особенностями. Отличие этих деталей заключается в способе приготовления топливной смеси. В карбюраторном двигателе топливо смешивается с воздухом, в результате чего теряется 10% мощности двигателя. В инжекторной силовой установке во время подачи топлива используется высокое давление, что положительно сказывается на мощности двигателя при разгоне и движении транспортного средства.

Для автомобилей ГАЗ 3102 в 1990-х годах был разработан инжекторный двигатель распределительного типа ЗМЗ-523. Форсунка в этой системе распределяет топливо по всем четырем цилиндрам четырех форсунок. Таким образом, для каждого цилиндра имеется своя форсунка. Если двигатель оборудован системой однократного впрыска, то топливо во все четыре цилиндра поступает от одной общей форсунки.

Судя по отзывам автолюбителей, очень редко можно встретить тюнинг ЗМЗ-523. Это связано с тем, что данная силовая установка комплектуется в основном автобусами.Тем, кто решил доработать двигатель, заменив систему впрыска, придется поменять и головки цилиндров на цилиндрах.

Преимущества

Судя по отзывам владельцев транспортных средств, в серии 523 высоко ценятся следующие сильные стороны:

  • Эти силовые агрегаты имеют простую конструкцию. Благодаря этому техническое обслуживание агрегатов не доставляет мастерам больших хлопот.
  • Мотор оснащен новинкой XXI века - специальной системой, выполняющей качественную рециркуляцию воздуха.
  • Двигатель абсолютно безвреден для окружающих, так как выполнен в соответствии с экологическими стандартами «Евро-3».
  • По словам автовладельцев, автомобили с этим двигателем, двигаясь со скоростью не более 60 км / ч, могут преодолевать расстояния до 530 км без дополнительной дозаправки.
  • Доступная цена.

недостатки

К недостаткам силовых агрегатов серии 523 относятся:

  • Большой расход топлива и смазочных материалов.
  • ЗМЗ-523 комплектуется карбюратором, который, по мнению многих потребителей, очень часто выходит из строя и заправляет цилиндры.В таких случаях опытные автовладельцы рекомендуют заменять «родные» системы впрыска на аналогичные, которые используются в автомобилях УАЗ или ГАЗ, либо форсунки.
  • Силовая установка не может развивать высокую скорость. Судя по многочисленным отзывам, его скорость не превышает 90 км / ч. Тем не менее, этот параметр нельзя в полной мере рассматривать как недостаток, поскольку изначально этот мотор предназначен для грузового транспорта, а не для гонок.

По мнению автовладельцев, несмотря на дешевизну силовых агрегатов серии 523, их конструктивную простоту и неприхотливость в обслуживании, сегодня эти моторы считаются устаревшими. Объясняется это тем, что при большом расходе топлива и дороговизне ГСМ эксплуатация этого силового агрегата стала экономически нецелесообразной.

Капитальный ремонт

Несмотря на большой ресурс и хороший ресурс бензиновой силовой установки серии 523, многим автовладельцам рано или поздно все же придется ее ремонтировать. Капитальный ремонт заключается в выполнении следующих операций:

  • Мойка силового агрегата.
  • Разборка, устранение неисправностей.
  • Затирание клапанов и ремонт головок блоков цилиндров.
  • Заменить изношенные распределительный вал, поршневую группу, сальник и сальники, распределительные шестерни (металлические и текстолитовые), крышки маслосъемников и масляный насос.
  • Двигатель в сборе.
  • Клапан регулировки.
  • Обкатка с подставками.
  • Установка мотора.

После завершения капитального ремонта и установки силового агрегата мастер должен залить в него моторное масло. Опытные автолюбители советуют использовать для системы охлаждения ремонтируемого мотора воду. Эта рекомендация объясняется тем, что очень часто после ремонта в двигателях протекают форсунки. Если после заполнения системы водой форсунки не текут, мастер может использовать тосол или тосол. В заправочную емкость системы охлаждения налейте 21,5 л. Если двигатель оборудован пусковым подогревателем, то автовладельцу придется дополнительно залить еще два литра.

Что делать, если в двигателе низкое давление масла?

Автовладелец не всегда вынужден проводить капитальный ремонт.В некоторых случаях демонтаж силовой установки не требуется. Ярким примером этого может быть такая процедура, как замена масляного насоса. О необходимости ее выполнения автовладелец уведомляет специальный аварийный световой сигнал, который находится в автомобиле. Он сигнализирует о том, что в системе смазки двигателя обнаружено низкое давление масла. Мастер может исправить ситуацию, заменив старый насос на новый, для установки которого используются две гайки со шпильками.

Что делать, если агрегат начинает глохнуть?

Судя по многочисленным отзывам автовладельцев, зачастую прокладки впускного коллектора могут пропускать воздух. Это становится заметно при работе двигателя на холостом ходу. По мере увеличения количества оборотов силовая установка начинает заметно дергаться. Убедиться в негерметичности пропускного коллектора, или «паука», как его называют в среде автомобилистов, можно, полив водой места его посадки.

Для замены впускного коллектора мастер должен выполнить следующие действия:

  • Открутить крепежные гайки и демонтировать «крестовину». Для его установки предусмотрены специальные шпильки.
  • Освободить силовой агрегат от старой прокладки.
  • Установить впускной коллектор с новыми прокладками на прежнее место.
  • Затяните «крестовину» крепежными гайками.

Как заменить прокладки на головках блока цилиндров?

По словам автовладельцев, перфорированные прокладки на головках блока цилиндров не редкость. Проблему можно определить по следующим признакам:

  • Система охлаждения очень быстро теряет жидкость. Однако его утечки не наблюдается.
  • Силовой агрегат нагревается и начинает трястись.
  • Наличие выхлопного пара в виде белого и очень густого дыма.

Исправьте ситуацию, заменив прокладку на головке блока цилиндров. Для этого авто мастеру предстоит сделать следующее:

  • Снять впускной клапан.
  • Отсоединить трубку переднего глушителя.
  • Снимите оси коромысел.

Только после этого можно будет снимать головку блока. Оснастив этот элемент новой прокладкой, мастер в обратном порядке может смонтировать его на прежнее место.

Рекомендации по эксплуатации

По мнению опытных автомобилистов, благодаря правильному и бережному обращению с этой силовой установкой можно значительно продлить срок ее эксплуатации. От автовладельца требуется только уважение к агрегату и регулярное выполнение запланированных технических работ. В основном автомобиль проверяют после пробега в 20 тыс. Км. Когда делать капитальный ремонт оборудования, каждый водитель решает сам. Чтобы отсрочить этот момент, необходимо:

  • Регулярно менять масло.
  • Не доводить силовой агрегат до перегрева.
  • Экономно запускайте двигатель. Судя по многочисленным отзывам, автомобилисты не исключают заводской брак как причину поломки механизма.

Однако в большинстве случаев, как и любые другие силовые установки, двигатели ЗМЗ-523 выходят из строя в основном из-за ненадлежащего обслуживания. Избавить себя от лишних хлопот, связанных с капитальным ремонтом и покупкой дорогостоящих запчастей, можно, эксплуатируя двигатель с максимальной осторожностью, а также строго соблюдая сроки планового технического обслуживания.

Результаты и прогнозы кода для ABCOVE (проверка и оценка кода поведения аэрозоля) проверка кода аэрозоля с низкой концентрацией NaOH и аэрозолем NaI: тест CSTF AB7 (Технический отчет)

Хиллиард, Р. К., Маккормак, Дж. Д., и Мюлестайн, Л. Д. Результаты и прогнозы кода для проверки кода аэрозоля ABCOVE (проверка и оценка кода поведения аэрозоля) с низкой концентрацией NaOH и аэрозолем NaI: тест CSTF AB7 . США: Н. П., 1985. Интернет. DOI: 10.2172 / 6720209.

Хиллиард, Р. К., Маккормак, Дж. Д., & Мюлестейн, Л. Д. Результаты и прогнозы кода для проверки кода аэрозоля ABCOVE (проверка и оценка кода поведения аэрозоля) с низкой концентрацией NaOH и аэрозолем NaI: тест CSTF AB7 . Соединенные Штаты. https://doi.org/10.2172/6720209

Хиллиард, Р.К., Маккормак, Дж. Д., и Мюлестейн, Л. Д.Вт. «Результаты и прогнозы кода для ABCOVE (проверка и оценка кода поведения аэрозоля) для проверки кода аэрозоля с низкой концентрацией NaOH и аэрозоля NaI: тест CSTF AB7». Соединенные Штаты. https://doi.org/10.2172/6720209. https://www.osti.gov/servlets/purl/6720209.

@article {osti_6720209,
title = {Результаты и прогнозы кода для ABCOVE (проверка и оценка кода поведения аэрозоля) проверка кода аэрозоля с низкой концентрацией NaOH и аэрозолем NaI: тест CSTF AB7},
author = {Хиллиард, Р. К. и Маккормак, Д. Д. и Мюлестейн, Л. Д.},
abstractNote = {Программа проверки и оценки поведения аэрозолей (ABCOVE) была разработана в соответствии с планом программы обеспечения безопасности LMFBR.Программа ABCOVE - это результат совместных усилий USDOE, USNRC и их подрядных организаций, которые в настоящее время участвуют в разработке, тестировании или применении кодов аэрозолей. Третий крупномасштабный тест в программе ABCOVE, AB7, был проведен в сосуде 850-м / sup 3 / CSTF с двухкомпонентным тестовым аэрозолем. Условия испытаний включали выброс имитированного аэрозоля продукта деления, NaI, в атмосферу защитной оболочки после окончания небольшого пожара натриевой лужи. Четыре организации сделали предварительные прогнозы поведения аэрозолей с помощью пяти компьютерных кодов.Два кода (QUICKM и CONTAIN) были дискретными кодами для нескольких видов, а три (HAA-3, HAA-4 и HAARM-3) были логнормальными кодами, которые предполагают равномерную коагломерацию различных видов аэрозолей. Подробные результаты испытаний представлены и сопоставлены с предсказаниями кода для восьми ключевых параметров поведения аэрозолей. 11 исх., 44 фиг., 35 таб.},
doi = {10.2172 / 6720209},
url = {https://www.osti.gov/biblio/6720209}, journal = {},
number =,
объем =,
place = {United States},
год = {1985},
месяц = ​​{10}
}

Современный эконометрический анализ | SpringerLink

Об этой книге

Введение

Важность эмпирической экономики и эконометрических методов значительно возросла за последние 20 лет благодаря доступности более точных данных и повышению производительности компьютеров.В таком информационном обществе, как наше, нам необходимо быстро получить полные и убедительные статистические результаты. Это возможно только при применении соответствующих эконометрических методов. Традиционный эконометрический анализ концентрируется на классических методах, которые далеко не подходят для решения актуальных экономических проблем. Их можно использовать только как отправную точку для изучения студентами основ эконометрики и как ориентир для более сложных методов. Современная эконометрика пытается разработать новые подходы с экономической точки зрения.Следствием этого является то, что у нас меньше единой эконометрической теории, чем в прежние времена. Были созданы конкретные отрасли, требующие особых методов. В настоящее время никто не знает всех областей эконометрики. Если кто-то хочет узнать больше об относительно неизвестной для него области, ему потребуется поддержка.

Ключевые слова

Проблемы с данными Динамические факторные модели Современный анализ временных рядов Нелинейные модели панельных данных Квантильная регрессия Эффекты обработки Коинтеграция вычислений Анализ данных эконометрика интеграция панельная регрессия данных Анализ временных рядов

Редакторы и сотрудники

  • Олаф Хюблер
  • Яхим Фрон
  1. 1.Эмпирические экономические исследования и эконометрика Ганноверский университет Ганновер Германия
  2. 2. Университет Билефельда Билефельд Германия

Библиографическая информация

  • Название книги Современный эконометрический анализ
  • Подзаголовок книги Обзоры последних событий
  • Редакторы Олаф Хюблер
    Иоахим Фрон
  • DOI https: // doi. org / 10.1007 / 3-540-32693-6
  • Информация об авторских правах Springer Берлин · Гейдельберг 2006
  • Имя издателя Шпрингер, Берлин, Гейдельберг
  • электронные книги Бизнес и экономика Экономика и финансы (R0)
  • Печатать ISBN 978-3-540-32692-2
  • Интернет ISBN 978-3-540-32693-9
  • Номер издания 1
  • Число страниц VIII, 232
  • Количество иллюстраций 0 ч / б иллюстраций, 0 цветных иллюстраций
  • Темы Эконометрика
    Статистика для бизнеса, менеджмента, экономики, финансов, страхования
  • Купить эту книгу на сайте издателя
Двигатель

V8 - 3D-модели CAD и 2D-чертежи

Эта статья посвящена механическому двигателю. Для движка JavaScript см. Chrome V8. "V8" перенаправляется сюда. Для напитка см. Сок V8.

Двигатель V8 представляет собой восьмицилиндровый двигатель с V-образной конфигурацией, в котором цилиндры установлены на картере в двух наборах (или группах) по четыре, причем все восемь поршней приводят в движение общий коленчатый вал. [1] Большинство берегов устанавливаются под прямым углом (90 °) друг к другу, некоторые - под более узким углом, чаще всего 45 °, 60 ° и 72 °.

В своей простейшей форме V8 представляет собой два параллельных рядных четырехцилиндровых двигателя с общим коленчатым валом.Однако эта простая конфигурация с плоским или одноплоскостным коленчатым валом имеет те же проблемы вторичного динамического дисбаланса, что и два прямолинейных 4-цилиндрового вала, что приводит к вибрациям при больших объемах двигателя. [2] С 1920-х годов в большинстве двигателей V8 использовался несколько более сложный коленчатый вал с поперечной плоскостью и тяжелыми противовесами для устранения вибраций. В результате двигатель работает более плавно, чем V6, но при этом значительно дешевле, чем V12.

В большинстве гоночных двигателей V8 по-прежнему используется одноплоскостной коленчатый вал, поскольку он обеспечивает более быстрое ускорение и более эффективную конструкцию выхлопной системы. [3]

История

В 1902 году Леон Левавассер получил патент на легкий, но довольно мощный двигатель V8 с впрыском бензина. Он назвал его «Антуанетта» в честь юной дочери своего финансового покровителя. С 1904 года он установил этот двигатель на ряде спортивных катеров и на ранних самолетах. Пионер авиации Альберто Сантос-Дюмон увидел одну из этих лодок на Лазурном берегу и решил опробовать ее на своем самолете 14-бис конструкции «утка». Его ранняя версия мощностью 24 л.с. (18 кВт) при 1400 об / мин и весом всего 55 кг (121 фунт) была интересной, но оказалась недостаточно мощной.Сантос-Дюмон заказал у Левавассера более крупную и мощную версию. Он изменил его размеры с первоначального хода 80 мм и диаметра ствола 80 мм на ход 105 мм и диаметр цилиндра 110 мм, получив 50 л. с. (37 кВт) при 86 кг (190 фунтов) веса, включая охлаждающую воду. Его удельная мощность не превышалась 25 лет. [4] Levavasseur в конечном итоге произвел свою собственную линию самолетов с двигателем V8, названных Antoinette I – VIII. Хьюберт Латам пилотировал «Антуанетту IV» и «Антуанетту VII» с двигателем V8 в июле 1909 года после двух неудачных попыток пересечь Ла-Манш. [5] [6] Однако в 1910 году Лэтэм использовал VII с таким же двигателем, чтобы стать первым в мире, достигшим высоты 3600 футов. [7] Вуазен сконструировал бипланы-толкачи с двигателями «Антуанетта», в частности, первый успешный полет Генри Фармана в 1908 году.

Конфигурация двигателя V8 стала популярной во Франции с 1904 года и использовалась в ряде авиационных двигателей, представленных Renault и Buchet среди других. Некоторые из этих двигателей в небольших количествах использовались в автомобилях.В 1905 году Даррак построил специальный автомобиль, побивший мировой рекорд скорости. Они придумали два двигателя гоночных автомобилей, построенные на общем картере. и распредвал. Результатом стал чудовищный двигатель рабочим объемом 1551 куб. Дюйм (25 416 куб. См), мощностью 200 л.с. (150 кВт). Виктор Хемери установил этот рекорд 30 декабря 1905 года на скорости 109,65 миль в час (176,46 км / ч). Эта машина существует до сих пор.

Rolls-Royce построил автомобиль V8 объемом 3535 куб. См (216 куб. Дюймов) с 1905 по 1906 год, но было сделано только три копии, и Rolls-Royce вернулся к конструкции I6.

В 1907 году компания Hewitt Motor Company построила большой пятиместный туристический автомобиль. Он был оснащен мощным двигателем V8, который развивал мощность 50/60 лошадиных сил, имел диаметр цилиндра 4 дюйма (102 мм) и ход поршня 4,5 дюйма (114 мм). Hewitt был первым американским автомобилем, оснащенным двигателем V8. [8]

Компания De Dion-Bouton представила автомобильный двигатель V8 объемом 7 773 куб. См (474 ​​кубических дюйма) в 1910 году и представила его в Нью-Йорке в 1912 году. Он производился лишь в небольших количествах, но вдохновил ряд производителей последовать его примеру. . [9]

Один из первых серийных автомобильных двигателей V8 был представлен в США в 1914 году компанией Cadillac, подразделением General Motors, которое за первый год продало 13 000 двигателей с L-образной головкой объемом 5,4 л (330 куб. Дюймов). производства. С тех пор Cadillac в первую очередь выпускает двигатели V8. Oldsmobile, другое подразделение General Motors, представило свой собственный двигатель V8 объемом 4 л (244 куб. Дюймов) в 1916 году. Chevrolet представила двигатель V8 объемом 288 куб. Дюймов (4,7 л) в 1917 году и устанавливался на Chevrolet Series D.В феврале 1915 года швейцарский автомобильный инженер Марк Биркигт сконструировал первый образец знаменитого авиационного двигателя Hispano-Suiza V8 с одним верхним распредвалом, с разным рабочим объемом, с использованием систем двойного зажигания и мощностью от 150 до 300 лошадиных сил, как в прямом, так и в обратном направлении. версии с приводом и выходным валом с редуктором. Почти 50 000 таких двигателей были построены в Испании, Франции, Великобритании, Италии. Компания Wright Aeronautical построила их в Соединенных Штатах во время Первой мировой войны, а французские версии получили почти исключительное использование для питания SPAD S.VII (произведено около 6000) и SPAD S.XIII (произведено около 8500); а также французская и британская версии (как и версия Wolseley Viper HS.8A) для истребителей Royal Aircraft Factory S.E.5 Королевских ВВС (построено около 5200) и Sopwith Dolphin (построено почти 2100). H.S. Говорят, что на авиационные двигатели V8 с верхним расположением распредвала и клапанным механизмом серии 8 приходилось примерно половину всех самолетов союзников времен Первой мировой войны.

К 1932 году Генри Форд представил один из своих последних великих достижений в области личной инженерии: свой «блочный», или цельный, двигатель V8.Производство было самым большим коммерчески доступным V8 в массы. Предлагаемая в качестве опции к улучшенному 4-цилиндровому двигателю модели "B" в недорогом автомобиле, эта компактная силовая установка V8 с карбюратором с пониженной тягой позволила Ford 1932 года превзойти всех других популярных конкурентов и была задумана на годы впереди своих время. Ford V8 с плоской головкой до сих пор считается одним из первых пионеров двигателей типа «хот-род». [10]

Проект

Уголки V

Наиболее распространенный угол V для V8 составляет 90 °.Эта конфигурация отличается широким низким двигателем с оптимальными характеристиками стрельбы и вибрации. Многие конфигурации двигателей V6 и V10 являются производными от серийных двигателей V8, поэтому они часто используют угол 90 °; однако уравновешивающие валы встроены для уменьшения вибрации и / или более сложных кривошипов для равномерного рабочего цикла. Одним из примеров является Ford / Yamaha V8, используемый в Ford Taurus SHO . Он был основан на Ford Duratec V6 и разделяет угол вертикальной оси 60 ° этого двигателя. Аналогичный двигатель производства Yamaha использовался Volvo Cars в период с 2005 по 2010 год.Эти двигатели были разработаны для поперечной установки с передним приводом и имеют меньшую ширину, чем обычно, для более эффективного использования пространства. Поскольку они не находятся под идеальным углом 90 ° для V8, они требуют вращающегося в противоположных направлениях уравновешивающего вала и смещенных раздельных шатунов для полной плавности. [11] Кроме того, в современных гонках используются двигатели 72 ° V8. [12]

Двигатель Rolls-Royce Meteorite V8 был заимствован от двигателя танка Meteor (сам производился от авиационного двигателя Merlin, поэтому он разделял угол вертикальной оси Merlin 60 °. [13] В прошлом компания Electro-Motive производила 8-цилиндровую версию своего тепловозного двигателя модели 567 с углом расположения цилиндров 45 °. Полноприводные гоночные автомобили Miller 1932 года также имели двигатель V8 под углом 45 °. [14]

Чрезвычайно узкоугольный двигатель V8 был представлен Lancia в 1922 году, у которого угол между рядами цилиндров составлял всего 14 °. Это привело к созданию двигателя, который был короче, чем у рядного шестицилиндрового двигателя, но намного уже, чем у обычного V8. Он был основан на двигателе Lancia V4, который был почти полностью «квадратным» по длине и ширине своей компоновки.Благодаря своей компактной конструкции и расположенным сверху распределительным валам эти двигатели были легче и мощнее, чем сопоставимые двигатели того времени. [15] Хотя Lancia прекратила разработку дизайна V8 во время Второй мировой войны, основная концепция используется сегодня в двигателе Volkswagen VR6.

Коленчатый вал

90-градусный V8 изготавливается с двумя разными типами коленчатого вала: с плоским и с поперечным сечением :

  • Плоский коленчатый вал или одноплоскостной коленчатый вал представляет собой оригинальную конструкцию V8, шатунные шейки которого расположены под углом 180 °.Поскольку они всегда перемещают два поршня вместе, вторичная вибрация в два раза сильнее (и вдвое реже), чем в поперечной плоскости, если только не используются уравновешивающие валы, с парой встречного вращения, фланкирующей коленчатый вал поперек оси коленчатого вала. Поскольку он имеет почти идеальный баланс плоскостей, [16] , он обычно не требует противовесов. Коленчатый вал с меньшей массой и, следовательно, инерцией позволяет быстрее увеличивать и уменьшать обороты, в дополнение к зажиганию LRLRLRLR или RLRLRLRL с обычным общим интервалом между импульсами и для равномерного сгорания, не требуя сложной системы выпуска.Дизайн был популяризирован в современных гонках благодаря Coventry Climax FWMV 1,5 л (92 куб. Дюйма) V8, который превратился из кросс-плоскости в конфигурацию с плоской плоскостью (с более длинными шатунами). Плоские V8 на дорожных автомобилях производятся Ferrari (все модели V8, которые они когда-либо производили, от 308 GT4 1973 года до нового 488), Lotus (Esprit V8), TVR (Speed ​​Eight), Porsche 918 Spyder. , McLaren (MP4-12C), а также Ford (Mustang Shelby GT350). Эта конструкция популярна в гоночных двигателях, самым известным примером является Cosworth DFV. [17]
  • Крестообразный или двухплоскостной коленчатый вал - конфигурация, используемая в большинстве дорожных автомобилей V8. Первый и последний из четырех шатунных штифтов расположены под углом 180 ° друг к другу, как и второй и третий, при этом каждая пара под углом 90 ° относительно другой, так что если смотреть с конца, коленчатый вал образует крест. Кросс-плоскость имеет вдвое меньшую (и вдвое более частую) вторичную вибрацию, чем плоская, но требует наличия тяжелых противовесов на коленчатом валу для противодействия раскачивающей вибрации, вызванной дисбалансом плоскости (подробности см. В разделе «Балансировка двигателя»).Благодаря преимуществу вторичной вибрации поперечная плоскость V8 может масштабироваться до больших смещений, не вызывая разрушительной вибрации. Тем не менее, использование тяжелых противовесов делает кросс-самолетный V8 малооборотистым двигателем, который не может быстро разгоняться или замедляться по сравнению с горизонтальным самолетом из-за большей вращающейся массы. В то время как срабатывание поперечного V8 равномерно распределено в целом, срабатывания на «левом» и «правом» берегах - это LRLLRLRR или RLRRLRLL, что приводит к неравномерному интервалу импульсов впуска и выпуска для каждого ряда.В стандартных автомобилях с выпускными коллекторами, объединяющими четыре выхлопных отверстия в один выход, это приводит к неравномерному наполнению / продувке впускного / выхлопного газа в цилиндрах (что предотвращает равномерное сгорание в цилиндрах), вызывая типичный шум V8 , который приходили многие люди ассоциироваться с американскими двигателями V8. В универсальных гоночных автомобилях это приводит к необходимости соединять выхлопные трубы между двумя рядами для создания оптимальной выхлопной системы, в результате чего получаются длинные выхлопные трубы, которые напоминают пучок змей , как в Ford GT40.Эта сложная и обременительная выхлопная система была серьезной проблемой для дизайнеров одноместных гоночных автомобилей, поэтому они, как правило, использовали короткие выхлопные трубы в 1950-х годах или размещали выхлопные отверстия на внутренней стороне V-образного угла, как на 4,2 л (256 куб. в) Двигатель Ford Indy в Lotus 38.

Кросс-плоскость не была ни очевидной, ни простой в разработке. По этой причине большинство ранних двигателей V8, в том числе от De Dion-Bouton, Peerless и Cadillac, были плоскими. Переход к кросс-плоскости был предложен на автомобильной инженерной конференции в Соединенных Штатах в 1915 году, но потребовалось еще восемь лет, чтобы запустить его в производство.Cadillac и Peerless (которые наняли для этой работы бывшего математика Cadillac) подали заявку на патент на кросс-плоскость одновременно, и они согласились разделить эту идею. Cadillac представила свой V8 с компенсацией коленчатого вала в 1923 году, а в ноябре 1924 года появилась модель Equipoised Eight от Peerless.

Приложение

V8 с крестообразным коленчатым валом (см. Ниже) - обычная конфигурация для больших автомобильных двигателей. Двигатели V8 редко имеют рабочий объем менее 3,0 л (183 куб. Дюймов), а в автомобилях его объем превышает 8.2 л (500 куб. Дюймов) в серийных автомобилях, таких как Cadillac Eldorado начала 1970-х годов. В некоторых приложениях, например промышленные и морские двигатели V8, рабочий объем может быть даже больше.

В автомобилях двигатели V8 используются в самых разных легковых и грузовых автомобилях, в основном в более мощных сегментах и ​​типах транспортных средств, таких как американские маслкары, спортивные автомобили, роскошные автомобили, пикапы и внедорожники. Многие производители автомобилей предлагают V8 в качестве опции в автомобилях, которые имеют V6 или рядный шестицилиндровый двигатель в качестве стандартного двигателя, часто называя его символом эксклюзивности и престижа.В некоторых случаях двигатели V6 заимствованы из конструкций V8 путем удаления двух цилиндров при сохранении того же угла V, поэтому их можно собирать на тех же сборочных линиях, что и двигатели V8, и устанавливать в тех же моторных отсеках с небольшими изменениями. В некоторых из них используются шатуны со смещением, приводящие в движение пары шатунов, что обеспечивает регулярную последовательность зажигания.

Традиционный 90-градусный двигатель V8 с большим диаметром цилиндра, который используется во многих американских моделях, как правило, слишком широк и длинен, чтобы поместиться в транспортных средствах с поперечно расположенным двигателем и передним приводом, поэтому его применение ограничено задним приводом. спортивные автомобили, маслкары, пони-кары, роскошные автомобили и легкие грузовики.Более короткий, а иногда и более узкий двигатель V6 легче разместить в небольших моторных отсеках, но несколько компактных двигателей V8 используются в конфигурациях двигателей с поперечным передним и поперечным приводом в более крупных автомобилях, таких как Cadillacs и Volvos. Эти двигатели часто имеют более узкие межосевые отверстия цилиндров, более узкие углы рядов цилиндров и другие модификации для уменьшения требований к пространству. [18]

В автоспорте двигатели V8 являются обычным явлением и были популярным выбором двигателей для специально разработанных двигателей для гоночных автомобилей во многих различных типах и классах автомобильных гонок, например, в Формуле-1 или Американская гоночная лига NASCAR.Обычно у них плоские коленчатые валы, поскольку коленчатый вал с перекрестной плоскостью приводит к неравномерному попаданию в выпускные коллекторы, что мешает настройке двигателя, а тяжелые противовесы коленчатого вала кросс-плоскости могут препятствовать быстрому ускорению двигателя. Однако из-за собственной вибрации, которая характерна для плоских V8, большинство V8 с большим рабочим объемом, даже в автоспорте, являются кросс-плоскостями, включая те, что встречаются в NASCAR и Top Fuel.

Грузовики средней грузоподъемности, как правило, используют конфигурацию с прямой шестеркой, поскольку она проще и удобнее в обслуживании, а также потому, что рядная шестерка - это по своей сути сбалансированная компоновка, которую можно масштабировать до любого необходимого размера.Большие двигатели V8 используются в более крупных линейках грузовиков и промышленного оборудования.

Несмотря на то, что двигатель V8 был первым выбором для авиационных двигателей, он редко используется в современных авиационных двигателях, поскольку обычно тяжелые противовесы коленчатого вала являются помехой. Современные легкие самолеты обычно используют конфигурацию Flat-8, поскольку она легче и легче охлаждается воздухом. Кроме того, он может быть изготовлен в модульной конструкции, разделяя компоненты с двигателями 4-го и 6-го цилиндров. Одним из немногих двигателей V8, использовавшихся для приведения в движение самолетов во время Второй мировой войны, был немецкий перевернутый двигатель V8 с силовой установкой Argus As 10 с воздушным охлаждением.

Автомобиль

Американский

Cadillac произвел первый американский двигатель V8 для серийного автомобиля, 1914 L-Head . Это был сложный агрегат с чугунными парными цилиндрами с закрытой головкой, прикрепленными болтами к алюминиевому картеру, и в нем использовался плоский коленчатый вал. В следующем году компания Peerless представила двигатель V8 по лицензии производителя парков развлечений Herschell-Spillman. К 1917 году Chevrolet также разработал двигатель V8, который начал массовое производство.Усовершенствованный по своей конструкции двигатель имел центральный распределительный вал, управляющий вертикальными верхними клапанами в каждом ряду цилиндров. В конструкции двигателя использовался коленчатый вал с противовесом и съемная головка цилиндров с поперечным потоком, объемом 288 куб. Дюймов (4,7 л) и производившей на тот период впечатляющие 55 л.с. (41 кВт; 56 л.с.). [19] В основном использовался в автомобилях Chevrolet серии D.

Cadillac и Peerless снова разошлись на один год (1923 и 1924, соответственно) с появлением коленчатого вала с поперечной плоскостью.В те годы у Lincoln также были автомобили V8, как у Ferro, Northway (поставщик Cadillac), Cole (Индианаполис и Джексон, штат Миссисипи), Perkins (Детройт), Murray, Vernon и Yale. [20] Окленд, подразделение GM, в 1930–1931 годах представило двигатель V8 мощностью 85 л.с. (63 кВт) объемом 250 куб. Дюймов (4,1 л) с коленчатым валом 180 °. В 1932 году производство марки Oakland было прекращено, и двигатель V8 использовался в его сопутствующей марке, Pontiac, в течение одного года. Pontiac отказался от двигателя V8 в 1933 году и заменил его на более плавный рядный восьмицилиндровый Silver-Streak.

Ford был первой компанией в мире, которая начала массово использовать двигатели V8 , то есть производить их в очень больших количествах для использования в серийных автомобилях. Вместо того, чтобы переходить на рядную шестерку, как его конкуренты, когда требовалось что-то большее, чем рядная четверка, Ford разработал простой V8, Flathead 1932 года. Этот двигатель с плоской головкой приводил в действие почти все большие автомобили Ford в течение 1953 года выпуска, и производился примерно до 1970 года лицензиатами Ford по всему миру, а двигатель с клапаном в блоке устанавливался в основном на грузовые автомобили.Бензиновый двигатель для боевой бронированной машины Ford GAA, выпускавшийся с 1940 по 1950 год, объемом 1100 куб. Дюймов (18,0 л), является самым большим на сегодняшний день производимым двигателем V8 и использовался в качестве силового варианта для танка M4 Sherman армии США. во Второй мировой войне.

После Второй мировой войны высокий спрос на более крупные автомобили с символом статуса сделал обычную рядную шестерку менее востребованной. У двигателей Straight-8 есть проблемы с штырем коленчатого вала и требуется более длинный моторный отсек. В новых более широких вариантах кузова V8 уместился бы в том же пространстве, что и рядный шестицилиндровый двигатель.Производители могут упростить производство и предложить более крупные двигатели в качестве дополнительных обновлений базовых моделей.

В 1949 году General Motors (GM) ответила на успех Ford V8, представив Oldsmobile Rocket и Cadillac OHV . Студебеккер представил свой 3,8 л V8 с верхним расположением двигателя 232 куб. Первые серийные версии были установлены на Commanders 1950 модельного года в конце декабря 1950 года. Chrysler представила свой FirePower 331 куб. Дюймов (5.4 л) полуголовый V8 1951 года. В том же году. Buick последовал за ним в 1953 году, в то время как Packard и GM Chevrolet и Pontiac представили свои собственные двигатели V8 в 1955 году. American Motors (AMC) первоначально приобрела двигатели V8 у Packard, [21] , но разработала свои собственные двигатели меньшего веса, 600 фунтов (272 кг). ), конструкция 1956. [22]

Полная история двигателей каждого американского производителя выходит за рамки данной статьи, но размеры двигателей на полноразмерных автомобилях росли на протяжении 1950-х, 1960-х годов и до середины 1970-х годов.Увеличение размеров полноразмерных автомобилей означало, что модели автомобилей меньшего размера были представлены и стали более популярными, в результате к 1960-м годам у Chrysler, Buick, Ford и Chevrolet было два модельных ряда V8 - Ford был единственным автопроизводителем, который попробовал. чтобы имитировать Chrysler Hemi V8 в любой манере 1960-х годов, сначала с его полусферической головкой, производной от двигателя Ford FE, и конструкцией 427 SOHC-клапанного механизма, а затем с конструкцией частично полусферической головки, использованной в двигателе Boss 429 Mustang.

Более крупные двигатели, известные как V8 с большим блоком, использовались в полноразмерных автомобилях и маслкарах.Большие блоки обычно имели смещения более 360 куб. Дюймов (5,9 л). Объем двигателя Big-block достиг своего апогея с 1970 Cadillac Eldorado объемом 500 куб. Дюймов (8,2 л) 500 . В течение 1970-х годов из-за нефтяного кризиса и постепенного ужесточения стандартов выбросов пострадали двигатели V8 с большим блоком, и в результате их использование в легковых автомобилях сократилось, поскольку производители начали постепенно отказываться от их более эффективных конструкций. Однако в грузовиках и других более крупных транспортных средствах, в первую очередь на рынке Северной Америки, двигатели V8 с большими блоками продолжают использоваться до сегодняшнего дня, хотя некоторые производители, такие как, например, Ford Motor Company, использовали другой подход и разработали двигатели V10 для использования в своих двигателях. грузовые автомобили большой грузоподъемности, такие как грузовые автомобили и фургоны, и / или использовавшиеся конструкции на основе небольших блоков как в дизельных двигателях, так и в дизельных двигателях, например.грамм. Powerstroke, а также приложения на бензине для повышения мощности и эффективности. По сей день двигатели V8 с большим блоком обычно используются в самых разных автомобильных гонках, в основном в Северной Америке, и такие двигатели доступны у многих небольших и независимых производителей двигателей.

Меньшие двигатели, известные как V8 с малым блоком, были установлены в моделях автомобилей среднего размера и обычно имели рабочий объем от 270 куб. Дюймов (4,4 л) до 360 куб. Дюймов (5,9 л), хотя некоторые из них вырастали до 402 куб. в (6,6 л) 400 .Существует перекрытие между диапазонами больших и малых блоков, и заводской двигатель объемом от 6,0 до 6,6 л (366 и 403 куб. Дюймов) может принадлежать к любому классу. Двигатели этой общей проектной архитектуры и категории все еще производятся, хотя и значительно усовершенствованы с момента их появления в первой половине 20-го века.

В 1950-х, 1960-х и 1970-х годах каждое подразделение GM имело свои собственные уникальные двигатели, достоинства и архитектура которых были разными. Это позволило каждому подразделению иметь свой собственный уникальный двигатель, но в значительной степени дублировало усилия.Большинство из них, такие как сравнительно небольшой Buick 215 и знакомый Chevrolet 350 , использовались во многих подразделениях. У Ford и Chrysler было меньше подразделений, и они предпочитали общий дизайн для конкретных брендов. В конце концов GM также начал поэтапный отказ от нескольких двигателей для конкретных подразделений в конце 1970-х годов, но никогда не переходил к единой архитектуре V8.

GM Семейство современных крупноблочных двигателей Chevrolet под названием vortec включает модели 7400 и 8100. В 2011 году GM построила свой 100-миллионный малоблочный двигатель Chevrolet V8, сделав эту общую компоновку двигателя (несмотря на различные изменения и производные, которые он видел на протяжении за десятилетия его производства) самый производимый двигатель V8 в мире, а также один из самых коммерчески успешных двигателей за всю историю. [23]

Chrysler и GM разработали двигатели V8 с большим объемом двигателя на основе современных небольших блоков V8, таких как Chrysler объемом 6,1 л (372,2 куб. Дюйма) и 6,4 л (390,6 куб. Дюйма) Eagle и Apache Hemis, а также LS7 7,0 L (427,2 куб. Дюймов) версия GM LS и новейшие двигатели LT.

Сегодня профессиональные гоночные двигатели V8 все еще распространены в американских автомобилях. На гусеничных автомобилях обычно используются двигатели размером около 4–7 л (240–430 куб. Дюймов). В двигателях для дрэг-рейсинга Pro-stock и Superstock обычно используется большой блок (400–600 куб. Дюймов (6.6–9,8 л)) Двигатели Chevrolet или Ford Boss, некоторые объемом более 800 куб. Дюймов (13,1 л), и один двигатель Chevrolet с большим блоком объемом 1005 куб. Дюймов (16,5 л), разработанный Sonny Leonard Racing, который может достигать 8000 об / мин и производить более 2.000 л.с. (1491 кВт; 2028 л.с.) и 1500 фунт-футов (2034 Н · м) без наддува на обычном бензиновом насосе. [24] [25] Драгстеры Top Fuel на нитрометановом топливе для соревнований по дрэг-рейсингу и забавные автомобили профессиональных гоночных классов обычно используют преобразованный из алюминия Chrysler Gen II Hemi.Нагнетатели для двигателей основаны на «нагнетателях», используемых для повышения давления всасываемого газа в больших 2-тактных дизельных двигателях, таких как Detroit Diesel. Существует также Ford 500 кубических сантиметров (8,2 л) Boss Top Fuel / Funny car.

Австралийский

Австралийский двигатель V8, как правило, производится в Америке компаниями Ford, Chrysler или General Motors.

Holden small-block V8 был полностью австралийским разработанным и изготовленным чугунным двигателем с верхним расположением толкателя 90 °, мощностью 4 двигателя.2 л (253 CID), 5,0 л (308 CID, позже было разрушено до 304 CID) и 5,7 л (355 CID - производился Holden Special Vehicles, никогда не производился как «серийный» двигатель). Впервые представленный в 1969 году, прекратив производство в 1999 году, он приводил в движение различные автомобили Holden, включая Kingswood, Monaro, Torana и Commodore, и оказался популярной и успешной силовой установкой в ​​австралийском автоспорте (особенно в автомобилях Touring). Repco также разработала и построила двигатель Repco-Holden Formula 5000 для гонок Formula 5000.Repco использовала отливки блока и головки двигателя Holden 308 V8 в качестве своей основы [9], но в него было внесено множество модификаций, включая впрыск топлива Lucas и систему зажигания Bosch с двумя катушками, а также более 150 специальных компонентов, разработанных Repco.

Британский Leyland small block V8 также был двигателем с верхним расположением тяги, однако он был полностью легкосплавным, как американский Buick / British Rover V8, на котором он был основан. Ход был увеличен, чтобы дать ему емкость 4,4 л (270 куб. Дюймов). Изначально мотор был разработан и установлен на седан Leyland P76.

По состоянию на 2014 год [обновление] , единственный двигатель V8, произведенный в Австралии, - это 5,0-литровый двигатель V8, созданный Ford Performance Vehicles для своих моделей FPV GT и GS. Этот двигатель представляет собой комбинацию деталей американского производства и частично местного производства. V8, используемый в нынешних Holdens, поставляется GM в Канаде, это модифицированные версии двигателей GM LS-серии.

Когда производство Ford Cleveland V8 для американского рынка прекратилось в начале 1970-х, инструменты были перемещены в Австралию, где австралийское подразделение Ford продолжало производить местную версию 351 вместе с 302 Cleveland.Двигатели австралийского производства также были проданы De Tomaso для использования в Pantera и Longchamps. Производство в Австралии было прекращено в 1982 году, последним Falcon с приводом от Кливленда была линейка XE (1400 с лишним 302 и 409 351).

Британский

Rolls-Royce V-8 был первым британским двигателем V8. Это квадратный двигатель объемом 3,5 л (214 куб. Дюймов) с боковыми клапанами и углом наклона 90 °. Чтобы конкурировать с электромобилями, инженерные приоритеты этого двигателя заключались в том, чтобы бесшумность и утонченность превосходили прямую мощность, а дизайн был намеренно поверхностным, чтобы имитировать внешний вид городского кареты.

Более поздним Rolls-Royce V8 был Meteorite, бронированный автомобиль и морской двигатель, созданный на основе танкового двигателя V12 Rolls-Royce Meteor с использованием двух третей цилиндров Meteor, а сам Meteor был разработан на основе авиационного двигателя Merlin.

По состоянию на 2017 год [обновление] , Aston Martin, Bentley, Jaguar, Land Rover, McLaren и Radical продолжают производство двигателей V8.

Aston Martin

Двигатели V8, которые использовались в Aston Martins с 1969 по 2000 год, были основаны на внутренней конструкции Тадека Марека и использовались во множестве моделей, начиная с DBS V8 1969 года, за которыми следовали Vantage, Virage, Volante. конвертируемые версии среди других.После того, как Vantage был снят с производства в 2000 году, не было моделей V8 до появления в 2005 году ручной сборки Jaguar AJ-V8 с сухим картером объемом 4,3 л (262 куб. Дюйма). Блок, головки, коленчатый вал, шатуны, поршни, распределительные валы, впускной и выпускной коллекторы, система смазки и система управления двигателем - все это уникально для Aston Martin. Он использовался в V8 Vantage. В 2008 году объем был увеличен до 4,7 л (287 куб. Дюймов) за счет использования штампованных гильз цилиндров вместо литых. Aston Martin ранее поставлял свои двигатели, как V8, так и V12, от американского производителя Ford. [26] [27] [28] [29] В настоящее время Aston Martin использует двигатель V8 (используемый в новом Vantage, DB11 V8 и DBS Superleggera) у Mercedes-Benz. [30] [31]

Autovia

Дочерняя компания Riley, Autovia была запущена в 1936 году с 2,9 л (177 куб. Дюймов) V8 под углом 90 °, чтобы конкурировать с Rolls-Royce и Bentley. Двигатель с тройным распределительным валом был разработан на основе пары блоков цилиндров Riley объемом 1,5 литра.

Bentley
См. Rolls-Royce.

Daimler

Эдвард Тернер разработал легкий 2,5-литровый (153 куб. Дюймов) и высокопроизводительный 4,5-литровый (275 куб. Дюймов) двигатели Daimler V8 с полукруглой головкой, объявленные в 1959 году. –1964), а после поглощения Jaguar - в версиях кузова Mk2 Jaguar «Daimler 2.5 L V8» / «Daimler 250» (1962–1969). 4,5 л использовался в Daimler Majestic Major (1959–1968).

Jaguar

Компания Jaguar представила свой первый двигатель V8, AJ-V8, в 1996 году.Он был разработан и обновлен в различных объемах от 3,3 л (201 куб. Дюймов) (продается как 3,2 л) до 5,0 л (305 куб. Дюймов). Он оснащен системой изменения фаз газораспределения и, с недавних пор, прямым впрыском. Двигатели 4,0 л (244 куб. Дюймов), 4,2 л (256 куб. Дюймов) и 5,0 л (305 куб. Дюймов) доступны с опцией наддува для моделей высшего класса.

AJ-V8 был включен в список 10 лучших двигателей Уорда в 2000 году. Он использовался в последних представительских, роскошных и спортивных автомобилях Jaguar, заменив как AJ6, так и V12.AJ-V8 также можно найти в некоторых элитных моделях Ford и Lincoln, а также в Speedback GT и Land Rovers Дэвида Брауна Automotive, в том числе уникальном для Land Rover объемом 4,4 л (269 куб. Дюймов).

Land Rover

В 2006 году компания Land Rover добавила TDV8 в свой список двигателей. Этот дизельный двигатель V8 с двойным турбонаддувом, 90 °, сделан с блоком из чугуна с уплотненным графитом и алюминиевой головкой, которые обеспечивают хорошую прочность, но меньший вес. Первоначальная емкость составляла 3,6 л (220 куб. Дюймов), что давало 472 фут-фунт-силы (640 Н · м) при 2000 об / мин.В 2010 году мощность была увеличена до 4,4 л (269 куб. Дюймов), увеличив крутящий момент до 546 фут-фунт-сила (740 Н · м) при 1500 об / мин. В настоящее время он используется в Range Rover [32] и Range Rover Sport. [33] [ не цитируется ]

Lotus

Project 918 представлял собой двигатель V8, представленный Lotus для S4 Esprit в 1996 году. Двигатель был объемом 3,5 л (214 куб. Дюймов), разработанный Оливером Винтерботтомом, с двумя турбокомпрессорами и полностью алюминиевым строительство.

McLaren

В 2010 году McLaren Automotive вместе с Рикардо разработали двигатель M838T с двойным турбонаддувом объемом 3,8 л (232 куб. Дюйма) для использования в суперкарах 12C и более поздних версий 650S. Эволюции M838T с тех пор использовались в 720S, 570S и Senna (включая его производные с более высокими характеристиками), а также в P1 с электрической трансмиссией.

Radical

Radical Sportscars предлагает автомобиль с двигателем V8, SR8, чей двигатель Powertec RPA основан на двух двигателях Suzuki Hayabusa, соединенных с общим кривошипом, с использованием оригинальных головок и специально разработанного блока.

Riley

Двигатель Riley 8/90 был представлен на автосалоне 1935 года. Это были два двигателя OHV Riley 9, соединенные под углом 90 градусов. [34]

Rolls-Royce

Первый двигатель V8 Rolls-Royce дебютировал в 1905 году, но просуществовал недолго. Компания более известна своим двигателем L Series V8, разработка которого началась в 1952 году и запущена в производство в 1959 году, совместными усилиями Rolls-Royce и Bentley под руководством инженера Джека Филлипса. Следуя современной практике проектирования, он имел верхние клапаны (OHV), центральный распределительный вал и клиновидные камеры сгорания.Некоторые из его характеристик были вдохновлены авиационным двигателем Rolls-Royce Merlin, включая алюминиевый блок с мокрыми гильзами, распределительный вал с шестеренчатым приводом, (первоначально) внешние свечи зажигания и порты.

Впервые использовался в Rolls Royce Silver Cloud и Bentley S2, но по-прежнему доступен в современных Bentley. Ранние версии имели 6,25 л (381 куб. Дюймов) смещение, которое было увеличено до 6,75 л (412 куб. Дюймов) в 1970-х годах. Турбонаддув в различных моделях Bentley, начиная с 1980-х годов, с увеличением выходной мощности в несколько этапов.В настоящее время он вырабатывает 530 л.с. (400 кВт) и 1100 Нм (810 ft⋅lb) в Bentley Mulsanne Speed, [35] , при соблюдении стандартов выбросов Euro 6 и LEV II. [36] Только в 2007 году были заменены последние компоненты, восходящие к двигателю 1959 года. [37]

Rover

Первый набег Rover на производство двигателей V8 был связан с бензиновым или дизельным двигателем Rover Meteorite, который был создан на основе двигателя Rolls-Royce Meteor 60 ° V12, который использовался в британских танках с 1943 года.Метеорит использовался в грузовиках и транспортерах, а также для морского и стационарного использования.

Ровер нуждался в более мощном двигателе к середине 1960-х годов для легковых автомобилей. Управляющий директор Rover во время поездки в Америку, где он увидел образец двигателя Buick Small Block 215 в экспериментальном отделе Mercury Marine, и был впечатлен его легким весом и небольшими размерами по сравнению с его выходной мощностью и потенциалом. [38] 3,5 л (214 куб. Дюймов) V8 весил всего 12 фунтов (5.На 4 кг) тяжелее и менее чем на 1 дюйм (2,5 см) длиннее, чем 2,0-литровый (122 куб.дюйм) ровер-4. Он отправил алюминиевый двигатель обратно в Великобританию для оценки. Он хорошо работал с большими Rover, будучи значительно короче, легче и мощнее, чем Rover Straight 6, и Rover приобрел права на его производство. Двигатель был представлен в седанах Rover в конце 1960-х годов.

Двигатель продавался таким производителям небольших автомобилей, как Morgan, TVR, Triumph, [39], Marcos и MG.Land Rover также использовал V8 с 1970 года, сначала в Range Rover, начиная с 3,5 л (214 куб. Дюймов) в более ранних моделях, в служебном защитнике с 1980 года, а затем в моделях Discovery, где он был увеличен до 3,9 л. (238 куб. Дюймов) и до 4,6 л (281 куб. Дюймов) в моделях 1994–2002 гг.

Производство оригинального Rover V8 было прекращено, но MG Rover решила в 2002 году перепроектировать Rover 75, чтобы установить на него 4,6-литровый (281 куб. Дюйм) Ford Modular V8.

Standard

В октябре 1936 года Standard Motor Company представила модель «Flying V-Eight» с двигателем 2.7-литровый (165 куб. Дюймов) V8 с плоской головкой, развивающий 20 лошадиных сил. Используется во флагманской модели линейки Flying Standard, но покупатели предпочитают более просторную шестицилиндровую модель Flying Twenty, которая стоит меньше, чем Flying V-Eight. Было изготовлено всего 250 двигателей, и к лету 1937 года их производство прекратилось. В 1938 году у Standard все еще оставались некоторые из них для продажи по сниженной цене. [40]

Triumph

В 1971 Triumph V8 использовался двигатель Slant 4 в качестве отправной точки.Первоначально он должен был быть оснащен системой впрыска топлива, но из-за нехватки средств у материнской компании Leyland Motors система так и не была доведена до совершенства, и вместо нее использовались сдвоенные карбюраторы. Низкое качество изготовления принесло двигателю плохую репутацию, и 3,0-литровый (183 куб. Дюйм) V8 использовался только в Triumph Stag.

TVR

Специализированная компания по производству спортивных автомобилей TVR также произвела свой собственный двигатель V8 объемом 4,2 л (256 куб. Дюймов), 350 л.с. (261 кВт) и 4,5 л (275 куб. Дюймов), 440 л.с. (328 кВт) для TVR. Цербера и тосканский гонщик.Разработанный Элом Меллингом, двигатель APJ8, известный как Speed ​​Eight, отличается плоской кривошипом и необычным углом 75 ° V. Двигатель легкий, сухой его вес составляет всего 121 кг.

Китайский

Первый автомобильный завод представил первый двигатель V8 в Азии в 1959 году, который использовался в роскошных автомобилях Hongqi.

Чешский

Tatra использовала свои двигатели V8 с воздушным охлаждением с 1934 года, когда представила Tatra 77 (первый серийный автомобиль с аэродинамической конструкцией). Их кульминацией стал выпуск 2.Агрегат объемом 5 л используется в модельном ряду автомобилей Tatra T603. Самый мощный из них был установлен на гоночном варианте - известном как B-5. Это была версия стандартного двигателя с более высокой степенью сжатия, которая заменила стандартный одиночный карбюратор 2BBL на два блока с нисходящим потоком 4BBL на новом впускном коллекторе. Позднее Tatra выпустила еще один двигатель с воздушным охлаждением, который использовался в Tatra 613, а затем в Tatra 700. Эти двигатели были хорошо известны своей надежностью, хорошим расходом топлива и специфическим звуком.

В Tatra 603 два вентилятора с приводом от двигателя помогают втягивать охлаждающий воздух в моторный отсек - когда автомобиль движется, воздух поступает через воздухозаборники в панелях заднего крыла и выходит через прорези под бампером и рядом с двигателем. сам.В Tatra 613 один большой вентилятор нагнетает свежий холодный воздух в моторный отсек.

Компания Tatra до сих пор использовала двигатели V8 с воздушным охлаждением в своих грузовиках большой грузоподъемности в своих Tatra 815 и других моделях.

Французский

В то время как Франция разработала самые первые двигатели V8, они использовали его для самолетов эпохи пионеров до 1910 года. Французская автомобильная фирма De Dion-Bouton действительно производила двигатель V8 для продажи в автомобиле в 1910 году. Во время коллекционирования в эпоху французского ар-деко автомобили 1920-30-х годов, такие как Delage, Delahaye, Talbot-Lago, Bugatti и Hotchkiss et Cie, использовали цилиндровые двигатели Inline-6 ​​и Inline-8.

В 1934 году Citroën разработал Traction Avant V8 (22CV), но, возможно, из-за банкротства компании в том же году этот двигатель так и не был доведен до производства.

Ford Société Anonyme Française производил автомобили с двигателем V8 (по дизайну США) через свою дочернюю компанию Matford в Страсбурге, Франция, с 1935 по 1954 год. После Второй мировой войны автомобили под маркой Ford . Simca приобрела Ford SAF в 1954 году, включая права на продолжение производства V8, [41] в Simca Vedette.Facel, субподрядчик Ford SAF по кузовным работам, также производил автомобили V8 с двигателями Chrysler с 1954 по 1964 год. [42]

После Второй мировой войны Франция ввела очень высокие налоговые сборы за лошадиную силу - владельцы автомобилей с двигателями более 2 литров подвергались финансовым штрафам, поэтому во Франции был очень маленький внутренний рынок для автомобилей с более крупными двигателями, таких как V8. [42]

И Citroën SM, и "PRV" (Peugeot, Renault, Volvo) V6 были фактически 90-градусными двигателями V8 с двумя снятыми цилиндрами.SM V8 был создан в качестве испытательного стенда для Maserati Quattroporte 1975 года, который так и не вышел в серийное производство из-за банкротства Citroën в 1974 году. Этот автомобиль был полностью разработан и пригоден для использования на дорогах. [43] Нефтяной кризис 1973 года сделал французский автомобиль с двигателем V8 еще более трудным для рационализации.

В 1970-е гг. Гордини также разработал 3-литровый V8 для Alpine A310, но вместо него из соображений стоимости был установлен 4-цилиндровый блок Renault.

Франция в настоящее время не производит автомобили с двигателем V8 для использования на дорогах.

Немецкий

Немецкие компании, которые производили двигатели V8, включают Argus Motoren, Argus As 10, которые производили перевернутый авиадвигатель V8 с воздушным охлаждением с 1928 по 1945 год. Horch представил серию 830 с двигателем V8 в 1933 году как меньшую альтернативу их моделям с рядным 8-цилиндровым двигателем. .

В начале 1960-х годов Mercedes-Benz представил первый послевоенный двигатель V8 немецкого / европейского производителя с их двигателем M100, который сначала использовался в лимузине 600 Pullman, а затем в их седанах высокого класса, таких как 300 ВЫБОР 6.3. Преемники M100, M116 и M117 были доступны в родстерах и купе SL и SLC, а также в четырехдверных седанах S-класса.

Другие фирмы, производящие двигатели V8, включают Volkswagen Group (Audi, Bentley, Bugatti, Lamborghini, MAN, Porsche и Volkswagen), BMW и Stoewer.

Итальянский

Alfa Romeo
Alfa Romeo Montreal оснащался двигателем с сухим картером 2593 куб.Из-за ограниченного пространства, доступного для коленчатого вала в поперечной плоскости, физически небольшие, но тяжелые противовесы кривошипа были изготовлены из спеченного вольфрамового сплава, называемого турконитом. [44] Montreal V8 имел мощность 230 л.с. (170 кВт) на маховике и весил 162 кг (357 фунтов). Также было построено восемнадцать 33 автомобилей Stradale с отстроенным двигателем Tipo 33/2 с плоским кривошипом объемом 1995 куб.см, мощностью 260 л.с. (190 кВт). Кросс-кривошипный двигатель Montreal также использовался в очень ограниченном выпуске 22 Alfetta GTV2.6i. Спортивный автомобиль Alfa Romeo 8C Competizione оснащен двигателем V8 с коленчатым валом объемом 4691 куб.

Феррари

Возможно, Ferrari впервые столкнулась с мощностью V8 с «унаследованными» Lancia D50 в 1955 году. Ferrari приняла конфигурацию V8 для гонок в 1962 году с 268 SP. Первым дорожным автомобилем Ferrari с двигателем V8 был 308 GT4 1974 года, за которым следовал уже знакомый 308 GTB. С тех пор компания продолжала использовать этот двигатель Dino V8 в моделях 328, 348 и последующих.Самый маленький двигатель V8 Ferrari (и действительно, самый маленький из когда-либо существовавших) был 2,0-литровым (1990 куб.см) агрегатом, установленным в 208 GT4 1975 года. Компания произвела немного больший 2,0-литровый двигатель V8 для 208 GTB и 2,9-литровый Ferrari F40 1980-х годов. Это был двигатель с турбонаддувом, чтобы снизить дорожный налог на автомобиль в Италии. Автомобили с объемом двигателя более 2,0 л облагались гораздо более высокой налоговой ставкой. Пятиклапанные на цилиндр версии 3.5 л и 3.6 л V8 были найдены в Ferrari F355 и Ferrari 360. Старый Dino V8 был снят с производства в 2004 году с введением 4.3-литровый V8, основанный на первоначально разработанном Ferrari Maserati 4.2 V8, в F430 и California. И преемник F430, 458 Italia, с двигателем V8 4.5.

Fiat
Единственным Fiat с двигателем V8 был Fiat 8V. Двигатель представлял собой очень компактный V8 с верхним расположением двигателя 1996 куб. См (122 CID) с углом поворота 70 ° и двумя клапанами на цилиндр. Fiat 8V был разработан для участия в итальянском двухлитровом гоночном классе. Fiat также построил дизельный двигатель V8, представленный в 1975 году Des-8280 без наддува, мощностью 350 л.с. (261 кВт) для своих тяжелых грузовиков, который позже был заменен агрегатами с турбонаддувом в середине восьмых.

IVECO
Единственный итальянский дизельный двигатель V8, производимый IVECO с 1984 года, получил название IVECO-aifo. Двигатель используется, например, в определенных тяжелых грузовиках IVECO Turbotech, Turbostar (360, 380, 420 и 480 л.с.), Eurostar (480 и 520 л.с.), автобусах, построенных Orlandi Poker, Astra HD7 (8x4 или 8x6, 520 л.с.), электроэнергетика и морские приложения.

Lamborghini
Lamborghini построила двигатели V8 для нескольких своих автомобильных линий, включая Urraco, Silhouette и Jalpa.Lamborghini также собирается построить двигатель V8 для Urus.

Lancia
В течение короткого периода времени в межвоенный период Lancia использовала двигатели V8 в своих роскошных автомобилях высшего класса. Первый двигатель V8 в автомобиле Lancia был доступен в 1922 году в Trikappa с объемом 4595 куб.см (280 CID) и мощностью 98 л.с. (73 кВт). В 1928 году они представили Dilambda с двигателем V8 объемом 3956 куб. См (242 CID), развивающим 100 л.с. (75 кВт). Позже, в 1931 году, Astura была представлена ​​с двумя меньшими версиями существующего V8: 2604 куб.см (159 CID) и 2973 куб.см (181 CID) с 72 л.с. (54 кВт) и 82 л.с. (61 кВт) соответственно.Все эти двигатели отличались фирменным узким углом V (менее 25 °) от Lancia. В конце 1987 года компания Lancia представила свой роскошный седан высшего класса - Lancia Thema 8.32 (Y9), оснащенный двигателем V8 от Ferrari 308 корпоративного брата. Это был 3-литровый (2927 куб. См) агрегат, цифра 8 указывала на количество цилиндров, в то время как 32 указывает количество клапанов. Модель была очень мелкосерийной и выпускалась до мая 1992 года.

Мазерати

Maserati использовала двигатели V8 для многих своих моделей, включая Maserati Bora и Maserati Khamsin.Этот двигатель изначально разрабатывался как гоночный для Maserati 450S. Последний 4,2-литровый двигатель V8, установленный в Maserati Quattroporte и Maserati Coupé & Spyder, был первоначально разработан Ferrari и связан с 4,3-литровым V8 в F430.

Японский

Японские производители традиционно не знают двигателей V8 в своих дорожных автомобилях. Однако они построили несколько двигателей V8 для удовлетворения потребностей потребителей, а также для собственных гоночных программ. В Японии двигатели V8 считаются дорогим предметом роскоши из-за правил японского правительства, касающихся объема двигателя, которые налагают ежегодный ежегодный налог на двигатели объемом более 2000 куб.Большинство японских производителей внедрили и установили двигатели 2,0 л V6 на большие японские автомобили, которые достаточно мощны, что сделало 2,0 л V8 непрактичным.

Honda
Honda никогда не создавала собственный двигатель V8 для легковых автомобилей. Тем не менее, он переименовал Land Rover Discovery Series I с Rover V8 в Honda Crossroad для японского рынка. В конце 1990-х компания сопротивлялась значительному давлению своих американских дилеров по поводу двигателя V8, и американская Honda, как сообщается, отправила одному дилеру партию напитков V8, чтобы заставить их замолчать. [45]

Honda построила двигатели V8 для гонок, в первую очередь для Формулы-1. Хонда была единственным производителем двигателей для Indy Racing с 2006 по 2011 год. Honda Indy V8 разгоняется до 10300 об / мин. Кроме того, их дочерняя компания Mugen Motorsports (теперь известная как M-Tec) построила гоночные двигатели V8, которые в конечном итоге нашли свое применение в дорожных автомобилях ограниченного производства, а также в концептуальных автомобилях. Их двигатель MF408S, который приводит в движение автомобили в ALMS, также используется в прототипах гоночных автомобилей, таких как Mooncraft Shiden. Это двигатель в концепции Honda Max, основанной на Honda Legend.

Mitsubishi
В 1999 году компания Mitsubishi Motors разработала 4,5-литровый двигатель V8 со сплавной головкой, получивший название 8A8, с двумя верхними распредвалами и технологией прямого впрыска бензина (GDI) для использования в своих моделях Proudia и Dignity. Финансовое давление вынудило компанию прекратить продажи обоих этих автомобилей всего через пятнадцать месяцев. [ необходима ссылка ]

Nissan
Nissan построил свой первый двигатель V8, Y40, в 1965 году для своего лимузина President.На смену двигателю Y пришли два семейства V8: серия VH в 1980-х и 1990-х годах и новая серия VK, которая также используется в некоторых моделях Infiniti.

Toyota
Первым семейством двигателей Toyota V8 была серия V, использовавшаяся в роскошном автомобиле Toyota Crown Eight, представленном в апреле 1964 года. Этот двигатель продолжал использоваться в лимузине Toyota Century с 1967 года и далее, пока его не заменили двигателем V12 в 1997 году. Другое Семейства Toyota V8 - это двигатели UZ и их замена, новая серия UR, которые использовались в качестве силовых установок для грузовиков и внедорожников Toyota, а также грузовиков, внедорожников и более крупных автомобилей роскошного бренда Toyota, Lexus.Toyota также построила двигатели V8 Formula One серии RVX для команд Toyota Racing, Williams F1, Midland F1 и Jordan Grand Prix. [ необходима ссылка ]

Yamaha
Компания Yamaha, более известная как производитель мотоциклов, также производит двигатели по контрактам с автопроизводителями. В настоящее время они производят двигатель V8 совместно с Volvo Cars, Volvo XC90 и ранее Volvo S80. У них также был контракт с Ford в 1990-х годах на производство двигателя V8 (3.4 л) для Ford Taurus SHO. [46]

Корейский

Hyundai производит ряд двигателей V8, включая дизельный D8, 4,5 л (275 куб. Дюймов) Omega - первоначально дизайн Mitsubishi (см. Выше) - и 4,6 л (281 куб. Дюймов) Tau.

Шведский

Самым известным шведским производителем двигателей V8, вероятно, является Scania AB с дизельным двигателем объемом 14 л (854 куб. Дюймов), который был выпущен в 1969 году для использования в тяжелых грузовиках модели 140. На тот момент двигатель с турбонаддувом мощностью 350 л.с. (261 кВт) был одним из самых мощных дизельных двигателей, предлагаемых в Европе.Scania продолжает использовать V8 в качестве двигателя с самым большим рабочим объемом 16 л (976 куб. Дюймов) с максимальной мощностью 730 л.с. (544 кВт) для серий R, G и P (в автобусах он использует I6). . Нормы выбросов варьируются от Евро 3 до Евро 6 в зависимости от рынка, на котором продается автомобиль. [47]

Концепт-кар Volvo 1950-х годов Филип также имел бензиновый двигатель V8. Автомобиль так и не пошел в производство, но двигатель превратился в 3,6-литровый V8 мощностью 120 л.с. (во многих аспектах двигатель «двойной B18») для использования в легких грузовиках Volvo Snabbe и Volvo Trygge с конца 1950-х годов.

Небольшой производитель суперкаров Koenigsegg разработал 5,0-литровый (305 куб. Дюймов) V8 с двойным турбонаддувом мощностью 1140 л.с. для использования в своих моделях Agera. Этот двигатель уникален тем, что представляет собой гибкий топливный двигатель и вырабатывает большую мощность при работе на биотопливе, чем на обычном неэтилированном. Ранее Koenigsegg использовал силовую установку Ford, а именно Ford Modular 4,7 л V8. [48] [49]

Советский


ЗИС, ЗИЛ

Для ЗИЛ-111 (1959 г.) был разработан полностью новый алюминиевый 6-литровый OHV V8, первоначально он выдавал 200 л.с. (149 кВт) при 4200 об / мин.

ЗИЛ-114 (1967) оснащался двигателем V8 объемом 6960 куб. См (425 куб. Дюймов), выдававшим 300 л.с. (224 кВт) при 4400 об / мин. Его более современная производная модель, ЗИЛ-41047, оснащена двигателем ЗИЛ-4104, карбюраторным V8 объемом 7680 куб. См, мощностью 315 л.с. (235 кВт) при 4600 об / мин.

На грузовиках ЗИЛ использовалась (и используется) модификация этого двигателя (чугунный блок, алюминиевые головки, 6 л, 150 л.с. (112 кВт) при 3200 об / мин, степень сжатия 6,5: 1, один карбюратор на 2 барреля).

ГАЗ (ЗМЗ)

Под маркой «Волга» выпускается несколько автомобилей: ГАЗ-23 (1962–1970), ГАЗ-24-24 V8 (1974–1992), ГАЗ-31013 V8 (1982–1996).Кроме того, оба поколения лимузинов ГАЗ Чайка (1959–1982 и 1976–1988) оснащались полностью алюминиевым двигателем V8 объемом 5,5 л. Эти двигатели получили обозначение ЗМЗ-13 (ГАЗ-13), один карбюратор на 4 барреля), ЗМЗ-14 (ГАЗ-14), два карбюратора на 4 барреля), ЗМЗ-2424 (Волга ГАЗ-24-24), ЗМЗ- 505 (два карбюратора на 4 барреля) и -503 (один карбюратор на 4 барреля) (ГАЗ-24-34, ГАЗ-31013). Выходная мощность варьировалась в пределах 195–220 л.с. (145–164 кВт). Модификация того же двигателя использовалась и в боевом бронеавтомобиле БРДМ-2, получившем обозначение ЗМЗ-41.

ГАЗ-53 оснащался двигателем ЗМЗ-53 объемом 4254 куб. См (259,6 куб. Дюймов), который по сути представлял собой модификацию двигателя Чайки с одним карбюратором на 2 барреля и уменьшенными рабочим объемом и степенью сжатия. Более современная версия двигателя ГАЗ для промежуточных грузовиков получила обозначение ЗМЗ-511.

Испанский

Испанская компания по производству грузовиков и спортивных автомобилей Pegaso произвела около 100 автомобилей в 1950-х и 1960-х годах. Было два типа двигателей; двигатели Z-102 и Z-103/4.

Двигатель Z-102, впервые представленный в 1951 году, имел усовершенствованную конструкцию с четырьмя распределительными валами (по два на ряд) и имел 2 клапана на цилиндр.Он был доступен с 1, 2 или 4 сдвоенными карбюраторами Weber и без наддува, либо с одним или двумя нагнетателями. Он имел три разные мощности: 2472 куб.см (151 CID), 2816 куб.см (172 CID) и 3178 куб.см (194 CID) и производил от 165 л.с. (123 кВт) до 360 л.с. (270 кВт).

Z-103/4, разработанный в середине / конце 1950-х годов (первый прототип был изготовлен в 1954 году), имел гораздо более простую конструкцию, предназначенную для новой серии роскошных и спортивных автомобилей. У него был единственный центральный распределительный вал и 2 клапана на цилиндр, приводимые в действие толкателями.У него были полусферические камеры сгорания (как у двигателя Z-102) и сдвоенные свечи зажигания. Он также был доступен с тремя различными кубатурами: 3900 куб. См (238 CID), 4500 куб. См (275 CID) и 4700 куб. См (287 CID). Двигатель объемом 3,9 л имел двойной карбюратор Weber, а двигатели объемом 4,5 и 4,7 л - два четырехкамерных карбюратора Weber, что давало более позднему двигателю выходную мощность, превышающую 300 л.с. (220 кВт). Немногочисленные двигатели этого типа были установлены на автомобили Z-102.

Другое

Авиация

В авиации двигатели V8 использовались в различных приложениях, таких как Renault 8G перед Первой мировой войной, на котором устанавливались многочисленные самолеты-первопроходцы, Hispano-Suiza 8 времен Первой мировой войны, на котором находились многие истребители, включая SPAD XIII и американский Curtiss. OX-5, на котором был установлен тренажер Curtiss Jenny и многие другие самолеты в ранний послевоенный период.Во время Второй мировой войны перевернутый немецкий V8 с воздушным охлаждением Argus As 10 использовался в учебных и небольших самолетах общего назначения. [50]

Морской

Существует множество судовых дизельных двигателей конфигурации V8, включая двухтактный дизельный двигатель Brons V8, а также двигатели Scania и Yanmar. Однако такая конфигурация не характерна для больших судовых двигателей. В июне 2015 года Wärtsilä опубликовала новый тип двигателя (Wärtsilä 31), который также доступен в конфигурации V8. 8V31 весит 56 метрических тонн и рассчитан на 4880 киловатт (6540 л.с.). [51]

Мотоцикл

Moto Guzzi из Италии построил 4-тактный мотоцикл DOHC V8 с водяным охлаждением 148 кг (326 фунтов), мощностью 82 л.с. (61 кВт) для участия в гонках Гран-при между 1955 и 1957 годами, получивший название Moto Guzzi Grand Prix 500 cc V8. Он был известен как Otto Cilindri, и имел очень высокую выходную мощность, но не был раскрыт в полной мере. Каждый цилиндр имел свой карбюратор.

Примерно в 1964 году финский лектор области технических мотоциклистов Тауно Нурми построил четырехтактный мотоциклетный двигатель с двигателем DOHC V8 объемом 350 куб. См, получивший название V8 PREMIER.Угол V составляет 90 °, он имеет воздушное охлаждение. Каждый цилиндр имеет свой карбюратор. Это его собственный дизайн и конструкция. [52]

Morbidelli произвел 848-кубовый двигатель V8 в 1994 году. Ранее Galbusera производила двухтактный двигатель V8 в 1938 году.

Honda выпустила NR750 в 1992 году. У мотоцикла был V4 объемом 750 куб. См с овальными поршнями, с 8 клапанами на цилиндр и 2 шатунами на поршень; конструкция позволила двигателю соответствовать гоночным правилам FIM, ограничивая количество цилиндров до 4, обеспечивая при этом площадь клапана (и, следовательно, повышенную эффективность) V8.

Автоспорт

Для 2,5-литрового двигателя Формулы-1 1954–1960 годов в Ковентри были построены два британских гоночных двигателя V8. Одним из них был Coventry Climax FPE, названный Godiva, а другим - малоизвестная Брук Уэстон. [53] Из-за решения Coventry Climax не выпускать двигатель Kieft, HWM и Connaught в то время, Godiva дебютировала только в 1966 году, когда она участвовала в гонках по формуле 3 литра на Shannon F1 на Гран-при Великобритании с увеличенным рабочим объемом 3 литра.Brooke Weston DOHC V8 планировалось установить на ERA, но этого не произошло из-за ухудшения состояния здоровья Лесли Джонсона, что вызвало продажу ERA, которая вышла из проекта.

Lancia участвовала в гонках Витторио Яно разработал двигатель V8 DS50 на Lancia D50 в 1954 году. Когда Lancia вышла из гонок в 1955 году, Ferrari купила команду Lancia и продолжила ее развитие. Хуан Мануэль Фанхио выиграл чемпионат мира среди водителей 1956 года на Ferrari-Lancia D50 с двигателем DS50.

Дом 1.5-литровая эра Формулы-1 1961–1965 годов включала двигатели V8 от Ferrari, Coventry Climax, BRM и ATS. Ferrari, BRM и ATS использовали свои двигатели в своих автомобилях, а Coventry Climax и BRM продавали двигатели строителям. Помимо чемпионата мира среди водителей 1961 года, который он выиграл на Ferrari с двигателем V6, все остальные чемпионы мира (Грэм Хилл в 1962 году, Джим Кларк в 1963 году, Джон Сёртиз в 1964 году и снова Кларк в 1965 году) вели Автомобили с двигателем V8 к их победам. Кроме того, с 1962 по 1965 год все три ведущих производителя в чемпионате производителей каждого сезона преимущественно использовали двигатели V8 в своих автомобилях.

Первые два сезона 1966–1986 годов 3,0 л без наддува / 1,5 л с наддувом «Формулы-1» выиграли автомобили Brabham с двигателями Repco V8. С 1968 по 1981 год в Формуле-1 преобладали команды, использующие двигатель Cosworth DFV. В это время чемпионат производителей выигрывал автомобили с двигателем Cosworth DFV каждый сезон, кроме 1975, 1976, 1977 и 1979 годов, в которых выигрывали 12-цилиндровые Ferrari. Грэм Хилл, Йохен Риндт, Джеймс Хант, Марио Андретти, Алан Джонс, Нельсон Пике и Кеке Росберг выиграли чемпионат мира среди водителей на автомобиле с двигателем Cosworth DFV, в то время как Эмерсон Фиттипальди выиграл два, а Джеки Стюарт - три.

На протяжении 1970-х годов Cosworth V8 сталкивался с жесткой конкуренцией со стороны двигателей V12 / Flat 12 Matra, Ferrari и Alfa Romeo. Однако из-за конструкции Cosworth с 90-градусным V8 он был намного легче, проще, экономичнее и компактнее, чем его 12-цилиндровые соперники. Что сохраняло конкурентоспособность Cosworth V8, так это то, что это был компактный узкий двигатель, у него была меньшая площадь лобовой части, чем у V12 / Flat 12, что давало командам, которые использовали его, лучший аэробаланс, что приводило к лучшей прижимной силе и скорости по прямой.В конце 1970-х Lotus использовала туннели Вентури с эффектом грунта и «скользящими юбками» для повышения устойчивости на дороге, а Lotus 79 с двигателем FV V8 доминировал в сезоне 1978 года, положив конец трехлетнему доминированию Ferrari в чемпионате конструкторов. Ligier и Brabham также перешли с громоздких тяжелых V12 на DFV в течение сезонов 1979/1980 годов. 15-летний Cosworth DFVV был узким и лучше подходил к грунтовым эффектам, чем Ferrari Flat 12. Британские команды по кит-карам использовали старый двигатель, чтобы использовать наземный эффект, чтобы выиграть чемпионат водителей в 1978, 1980, 1981 и 1982 годах.

В период с 1995 по 2005 годы все автомобили Формулы-1 использовали двигатели с рабочим объемом 3 литра, к 2005 году это были все двигатели V10. Более поздние правила и соображения безопасности со стороны FIA посчитали, что скорости становились слишком высокими, чтобы быть безопасными, после полного запрета турбонагнетателей в 1989 году разрешенный объем двигателя был дополнительно уменьшен до 2,4 л V8. Это снизило среднюю выходную мощность двигателей с 900–950 л.с. (670–710 кВт) в сезоне 2005 г. до среднего значения за сезон 2006 г. 750–800 л.с. (560–600 кВт) - эквивалент выходной мощности, достигнутой на 3 л в сезоне 1999/2000 годов.Это также привело к сокращению общих затрат команд - цели, которую преследует FIA. [54]

В американском классе «Top Fuel» Drag Racing двигатели V8 объемом 500 куб. Дюймов (8 л) сегодня производят мощность более 10 000 л.с. (7 457 кВт; 10 139 л.с.) (более 1000 л.с. на цилиндр). ) [55] и 7400 фут-фунтов крутящего момента [56] [57] [58] Созданные на базе Chrysler Hemi и работающие на взрывоопасном нитрометановом топливе, эти чрезвычайно мощные двигатели приводят в движение автомобили. от 0–100 км / ч (0–62 миль / ч) за 0.2 секунды, от 0 до 161 км / ч (0–100 миль в час) за 0,8 секунды или меньше и от 0 до 523 км / ч (0–325 миль в час) менее чем за 4,5 секунды. [59]

Американские ведущие гоночные серийные автомобили В серии NASCAR преобладали американские двигатели V8 с момента появления двигателя Oldsmobile Rocket 88.

Самый быстрый в мире колесный наземный транспорт с нереактивным двигателем, то есть с поршневым двигателем, Speed ​​Demon, который развивает скорость 462,345 миль в час, приводится в движение американским двигателем V8. [60] [61] [62] [63] [64] [65] В автомобиле используются сильно модифицированные двигатели V8 на базе малоблочной архитектуры Chevy, размером от 299 до 388 кубических дюймов, с выходной мощностью от 1980 л.с. для самого маленького агрегата i.е. 288 кубических сантиметров, до 2670 л.с. и 1310 фунт-футов. крутящего момента для блока 388 cui. [66]

Британские стандартные автомобили BriSCA F1 (и их аналоги из Нидерландов) используют американские двигатели V8 для гонок; как правило, небольшие блоки Chevrolet для гусениц и большие блоки объемом до 590 кубических дюймов (10 л) для гонок по сланцевым овалам. V8 Hotstox, которые часто устанавливаются на тех же установках, что и стандартные автомобили BriSCA F1, как правило, используют двигатели Rover V8 объемом примерно 3,5 литра, которые, в свою очередь, первоначально были основаны на американском двигателе 215 Buick V8.AHG0> 'T (C] N / 1K'0 P8> 2% 4.QXG @ #? @ FC # N: Q; * JVM9LR1H * H MZ \) F] N3N%>? 7Y> X = PXH6Q \ 7 _ * @ A = 16 # B81DXPX M7U3" N5AQP8ZJ &&&&& К && JXW & BL & A27U &&&&& UE &&& QL &&&&&&&&& F & TU.MQ_U & O && Я && &&& & BH && Z &&&&& NK &&&&& F && VV7 &&& RY3341Q && &&&&& U-L & E & AL &&&&& Q0 & CC &&&&&&& UDI & F &&& N1 && R6 &&& SX: & MHFVC & QDE & J &&&&&&&& GO & SM & DIJ & ДИ: &&& B82 & B &&& А.Л. && М && А.Л. && М && VVLI 91 057 &&& Y && AUGVZ0 & C_E &: J & IF9VTJH & Z1 &&& IK & QQH & _ &&&&& QKI6N &&& Р: ДЗ & B && л.О && UPKV &&&& ПР &&: UW2UF && &&&& RNZ & S & Q1DKN4UG & AB4O & K & MF & P && FQ & LE && & KF && P.B && GK & Z && S && девяносто один тысяча шестьдесят-одна & K & Q & МХ & Q && M72D & С & UMV && V & K & 91 062 & K &&& F4 & EU4: && Qko &&&&&&&&& && O &&&&&&& Y & INW2PD & LY _ & U & M && 91 064 && R &: &&&& V6 & Q30JTQJ.&&& О &&& LS && HS &&&& V & BI &: - XD - &&& UB & S & СО & MLCRL &&& В.Л. &&& Я & М & Я & С7 && F &&&& _ КИХ &&&&&&& X: ККТ &&& LZ3 & Я &&&& FP && GZC + &&& РПП & S & DN &&&& Q - && D &&&&&&&& Z & PT59SN &&&& DI8SB &&& _ & B && ПСР & Z & J4 & K &&& O & Q & MT && L && G &&&& && DXAP0UZ && N1 & GH & T & B_: 6T8: &&& ГГ && ИВ &&& GOYNB-Kd4 && K & LX: K & NYL66 & BT & OZ_WL & Я &&& МОИ && Р.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
