Положение дроссельной заслонки на холостых оборотах – проверка и устранение неисправностей. Фото и видео

Содержание

проверка и устранение неисправностей. Фото и видео

Рассмотрим на фото и видео такую тему, как положение дроссельной заслонки, принцип работы ДПДЗ, какое положение ДЗ считается нормой, причины завышенного или заниженного положения ДЗ, а также некоторые важные нюансы при диагностике данного узла.

Ну что же, Друзья, продолжаем знакомится с основными параметрами переменных при диагностике автомобиля. И сегодня рассмотрим такой параметр, как положение дроссельной заслонки или положение ДЗ.

Датчик положения дроссельной заслонки

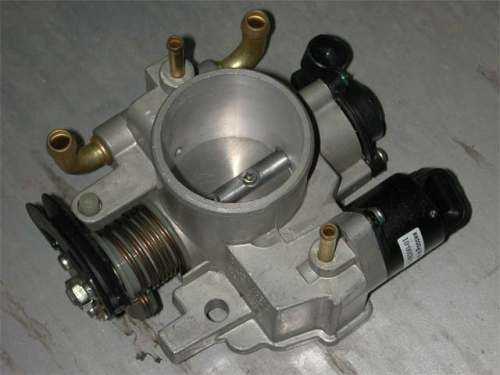

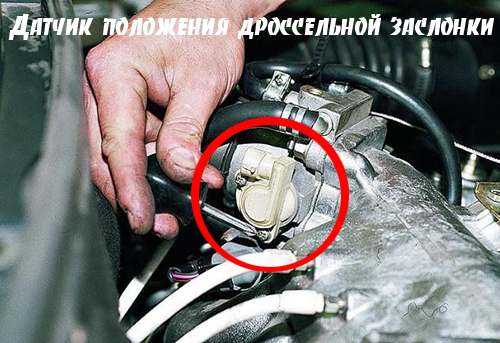

Сам датчик положения дроссельной заслонки автомобиля расположен в/на дроссельном узле и в народе получил название «датчик правой ноги».

Он измеряет величину открытия дроссельной заслонки и передаёт эти данные в блок управления двигателем.

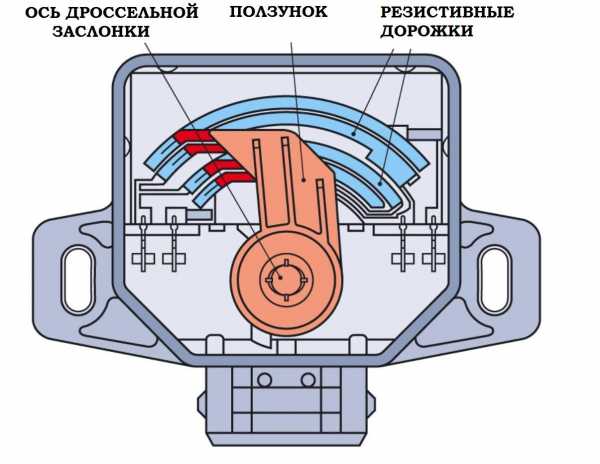

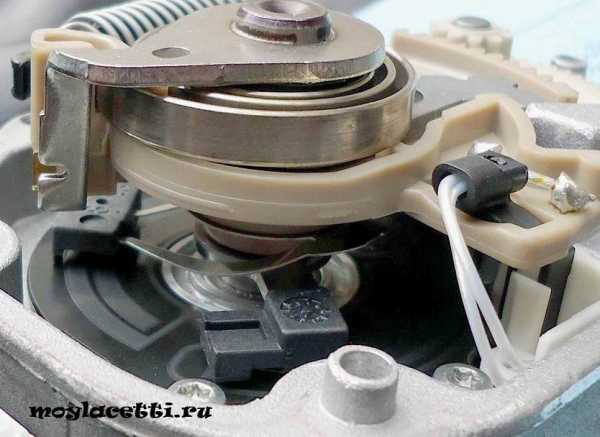

Этот датчик потенциометрического типа, т.е. работает по принципу обычного переменного резистора. Переменные резисторы мы чаще всего встречаем в регуляторах громкости аудиоаппаратуры и во многих других участниках нашей бытовой жизни.

Бытует мнение, что датчик положения дроссельной заслонки является чуть ли не самым главным дозирующим элементом в системе управления двигателем и по его сигналу вычисляется нагрузка на двигатель.

Давайте внесём ясность. Это нужно понимать для правильной диагностики автомобиля.

Мы уже упоминали в статье Бедная смесь о том, что двигатель внутреннего сгорания работает на воздухе с добавлением паров топлива. Также мы поняли, что главным дозирующим фактором является расход воздуха!

Расход воздуха — это главный и стартовый фактор для всех последующих действий, предпринимаемых ЭБУ в процессе управления двигателем.

Из этого можно сделать правильный вывод, что датчик положения дроссельной заслонки не является основным дозирующим устройством.

Можете его отключить и автомобиль сильно от этого не расстроится, а поедет дальше без особых проблем из пункта А в пункт Б или В, или Г. В общем, куда необходимо, туда и поедет.

Вся нагрузка на двигатель будет основываться на данных датчиков измерения расхода воздуха.

А массой этого самого воздуха мы управляем физическим открытием/закрытием дроссельной заслонки.

Положение дроссельной заслонки (положение ДЗ)

Не смотря на всё вышесказанное, измерение положения дроссельной заслонки играет хоть и не основную, но очень важную роль в процессе управления двигателем. Оно помогает более точно управлять процессами.

Например, такой режим работы двигателя, как принудительный холостой ход или режим отсечки (торможение двигателем). Положение дроссельной заслонки помогает ЭБУ оценить ситуацию и включить этот режим.

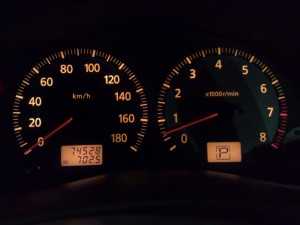

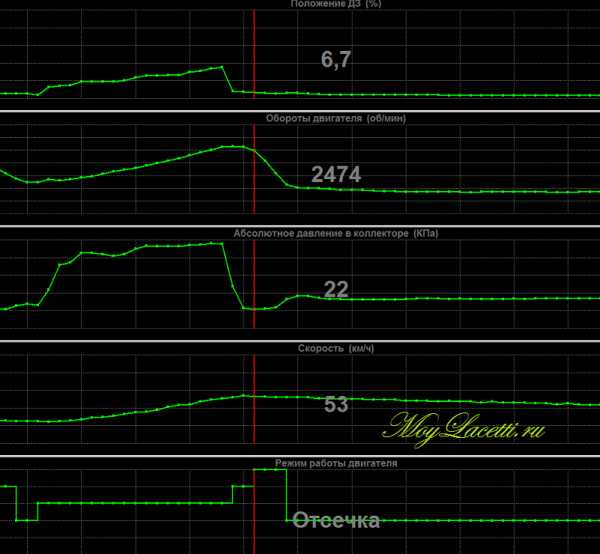

Допустим, скорость автомобиля составляет 55 км/ч, обороты двигателя 2600 об/м. Мы отпускаем педаль акселератора, положение ДЗ становится минимальным, ЭБУ это видит и включает режим отсечки, выключая подачу топлива через форсунки. Это позволяет более эффективно использовать торможение двигателем, повышая безопасность и увеличивая ресурс тормозной системы, а также экономить топливо и в разы уменьшить выброс вредных веществ в нашу с Вами атмосферу.

Но я слукавлю, если не скажу, что ЭБУ и так увидит, что мы закрыли заслонку по резко упавшему давлению во впускном коллекторе (с системой ДАД) или по резкому уменьшению массы потребляемого воздуха (с системой ДМРВ). Как видим, и в этом случае измерение положения дроссельной заслонки только помогает более точно определить фактор отсечки или торможения двигателем.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода). Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!

Так вот:

  1. При помощи регулятора холостого хода, установленного в байпасном канале
  2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ. Но это тема другой статьи и сейчас это не столь важно.

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-11%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

  • регулятор холостого хода не поддерживает холостой ход, а регулирует его
  • нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.

Завышенное положение дроссельной заслонки

Очень часто приходится отвечать на одни и те же вопросы. Самый главный из них такой — «Почистил дроссельную заслонку, а её показания положения дроссельной заслонки не изменяются и составляют 5-7%. Дроссельный узел износился?»

Приведу пример из жизни. Человек очень сильно озадачился завышенными показаниями положения ДЗ, которые составляли около 7-9% на холостом ходу. Начитавшись форумов в интернете и сайтов под названием «Пишулишьбыписать», приступил к выдраиванию дроссельного узла. Помыл — не помогло. Значит плохо помыл. Помыл ещё раз и очень дотошно. Снова не помогло. Что же делать, уже блестит, как у кота что-то там, а всё-равно по показаниям грязный!

Затем его озадаченность переросла уже в более кардинальную фазу — наверное, заслонка подклинивает и не закрывается.

Хорошо хоть не успел разобрать дроссельный узел в поисках подклинивания.

Вовремя проведенная внимательная диагностика выявила причину его бессонных ночей.

Виновником оказался… генератор.

Достаточно было всего одного взгляда на ремень вспомогательных агрегатов, чтобы понять, что что-то не так.

Оказалось, ротор генератора на столько туго вращался, что двигателю не хватало стандартной мощности холостого хода для его вращения. И, естественно, ЭБУ приоткрыл дроссельную заслонку для доступа большей массы воздуха.

Вот так. Но зато дроссель теперь очень чистый

Из этого у нас уже вылезло второе правило. Вот его суть.

Если значения в параметре «положение ДЗ» завышены, то это не обязательно значит, что нужно всё бросать и бежать с выпученными глазами чистить дроссельную заслонку.

Можете проверить данный факт сами, кому интересно. Запустите двигатель, подключите диагностический адаптер, нажмите на тормоз и попытайтесь тронуться с места не нажимая педаль акселератора. Обратите внимание на положение дроссельной заслонки. По мере повышения нагрузки на двигатель, также будут расти и показания положения ДЗ. ЭБУ сам будет приоткрывать дроссельную заслонку, чтобы повысить мощность и сохранить необходимые обороты холостого хода в заданных пределах даже под нагрузкой.

Также сам ЭБУ управляет положением ДЗ при запуске и прогреве двигателя, приоткрывая и прикрывая её в зависимости от прогрева двигателя и температуры окружающей среды.

Поэтому можно сделать выводы, почему положение дроссельной заслонки на Лачетти 1.4/1.6 и похожих авто может быть завышено:

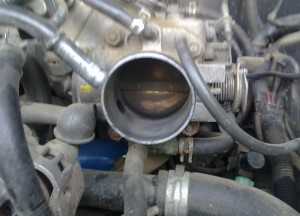

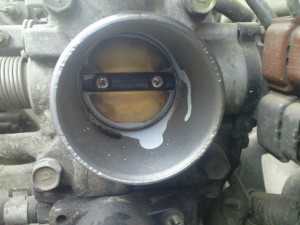

  1. Дроссельный узел загрязнен и дроссельная заслонка не закрывается до необходимых значений. Необходима чистка.
  2. На двигатель действует повышенная нагрузка и ЭБУ целенаправленно увеличивает процент открытия ДЗ, чтобы обеспечить работу двигателя на холостом ходу. Тут необходима комплексная диагностика двигателя и навесного оборудования.

Заниженное положение дроссельной заслонки

Давайте вернёмся к чистке дроссельной заслонки и внесём ещё одну ясность.

Часто приходится наблюдать такой себе своеобразный рейтинг чистых заслонок

Прямо радость у людей, когда после чистки (или не чистки) дроссельной заслонки показания положения ДЗ меньше, чем у того неудачника, который плохо почистил. У него 2,5%, а у меня получилось аж 0,8%! Круть просто!

Стоит ли радоваться такому низкому значению положения дроссельной заслонки?

Опять же, чтобы не быть голословным, давайте проведём эксперимент.

За основу возьмём наш известный факт, что для определённых параметров работы двигателя необходима определённая масса воздуха.

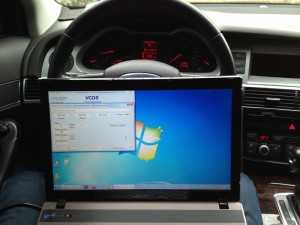

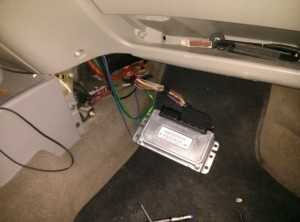

Подключаем адаптер для диагностики автомобиля и запускаем двигатель на холостом ходу. Смотрим параметр «положение ДЗ»

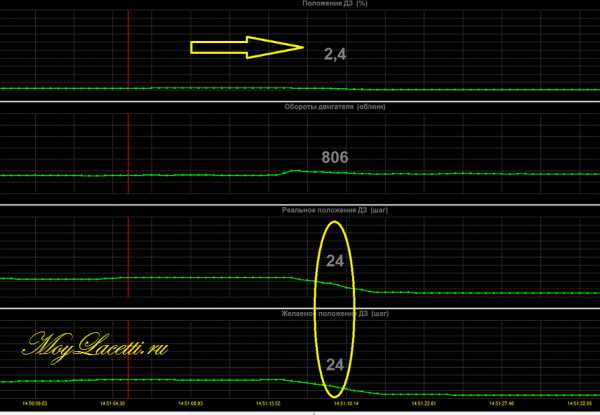

Положение (открытие) дроссельной заслонки составляет 2,4%. Положение регулятора холостого хода (ШАГ) составляет 24

Отключаем какой-нибудь шланг от впускного коллектора. Например, короткий шланг от клапана системы вентиляции картера

Этим мы обеспечим подсос лишнего воздуха во впускной коллектор.

А вот теперь смотрим на показания положения дроссельной заслонки

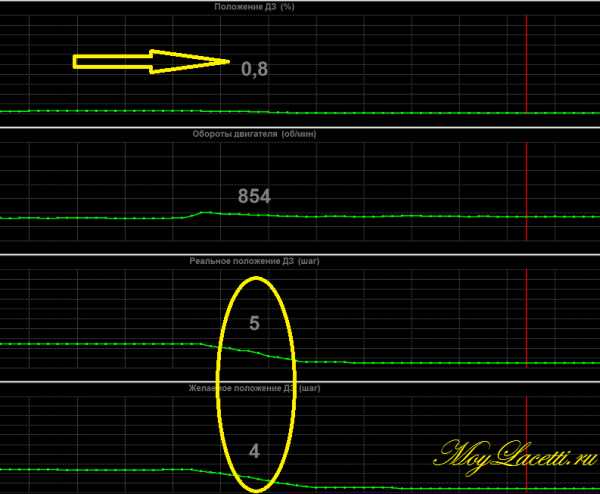

Значение положения ДЗ стало 0,8%! Во как круто почистили дроссельную заслонку, даже не вымазывая рук

А положение РХХ стало всего 5 шагов.

Понятно, что произошло?

Массы воздуха, поступившей через отключенный шланг почти хватает для работы двигателя на холостом ходу, поэтому, чтобы обороты не возросли выше необходимых, ЭБУ прикрыл дроссельную заслонку.

Поэтому радоваться маленьким значениям положения дроссельной заслонки на автомобилях с регулировкой холостого хода при помощи ДЗ не стОит!

Существуют две основные причины заниженного положения дроссельной заслонки на Лачетти 1.4/1.6 и похожих автомобилях:

  1. Подсос воздуха во впускной коллектор. При этом также снижаются шаги регулятора холостого хода.
  2. Не правильно отрегулирован трос от педали газа к дроссельной заслонке. При этом шаги регулятора холостого хода не снижаются, а остаются в норме.

Более подробно об этом я рассказываю в видео в конце данной статьи. Обязательно посмотрите его, если на Вашем авто заниженное положение ДЗ.

Правильное положение дроссельной заслонки

Из всего вышесказанного необходимо подвести общий вывод о правильном положении дроссельной заслонки.

Для автомобилей с системой регулировки холостого хода посредством РХХ, установленного в отдельном байпасном канале в обход дроссельной заслонки:

  • Значение положения ДЗ обычно должно быть равно 0%. Повышенные значения свидетельствуют о препятствии закрытию заслонки (грязь, заедания, повреждения и т.д.) либо о неисправности самого датчика положения дроссельной заслонки или его проводки.

Для автомобилей с системой регулировки холостого хода посредством воздействия на саму заслонку:

  • Положение дроссельной заслонки должно составлять обычно 2-4% на полностью прогретом и полностью исправном двигателе, включая исправность всех его вспомогательных агрегатов (генератор, насос ГУР) и выключенных потребителях (кондиционер, фары, обогрев заднего стекла и т.д.)! Завышенное значение положения дроссельной заслонки может быть вызвано повышенной, по какой-то причине, нагрузкой на двигатель, загрязнением ДЗ, неисправностью ДПДЗ или его проводки. Заниженные показания положения дроссельной заслонки могут быть вызваны подсосом лишнего воздуха в обход дроссельной заслонки(очень часто!) или неправильной регулировкой привода дроссельной заслонки.

Проверку датчика положения дроссельной заслонки в этой статье рассматривать не будем, так как это я подробно описал в статье Как проверить ДПДЗ

Видео о положении дроссельной заслонки

Вот видео, в котором я подробно описал правильное положение дроссельной заслонки, а также привел реальные примеры причин завышенного и заниженного положения ДЗ

На этом пока всё. Вопросы, замечания и дополнения излагайте в комментариях!

Всем Мира и ровных дорог!!!

Вернуться на главную рубрики Диагностика автомобилей

Предыдущий параметр — Температура воздуха на впуске

По теме:

Мне нравится 17+

Участники, которые лайкнули этот пост:

moylacetti.ru

Диагностика ДПДЗ

Диагностика и ремонт датчика положения дроссельной заслонки

В представленной статье будет рассмотрено устройство датчика положения дроссельной заслонки, диагностика и симптомы неисправностей ДПДЗ, а так же его ремонт.

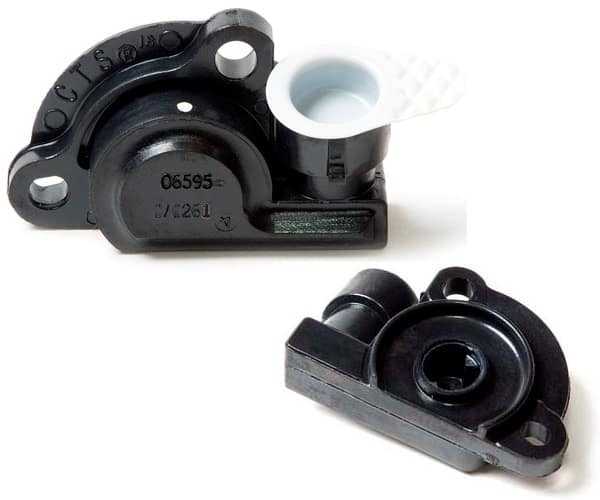

Устройство датчика положения дроссельной заслонки

Итак, если Вы задались вопросом, каким образом устроен датчик положения дроссельной заслонки, то стоит сначала рассмотреть принцип его работы.

Датчик положения дроссельной заслонки относится к типу датчиков резистивного типа. Данное название обуславливает принцип его работы, а именно, если разобрать данный датчик, то внутри мы обнаружим подвижной элемент в виде ползунка, который скользит по дорожке в виде дуги или подковы. К одному из концов данной дорожки подается питающее напряжение, другой конец дорожки соединен с массой, а с подвижного ползунка снимается выходной сигнал.

Неисправность датчика положения дроссельной заслонки:

Какие же неисправности датчика положения дроссельной заслонки чаще всего встречаются на практике? Если отбросить неисправности связанные с перетертыми проводами, подходящими к датчику и т.п. то можно выделить главную и наиболее часто встречающуюся неисправность датчиков данного типа, а именно это износ резистивного слоя на дорожках по которым скользит ползунок. Как правило, износ наблюдается на начальном участке движения ползунка в связи с наиболее частым использованием данного участка. Если Вы разобрали датчик дроссельной заслонки, то в большинстве случаев износ резистивного слоя будет заметен в ходе визуального осмотра, как на представленном фото.

На датчик подается напряжение с ЭБУ автомобиля, однако при измерении напряжения Вы увидите, что на датчике напряжение варьируется от 0,3-0,5 В в одном положении и до 3,7-4,8 В в полностью открытом положении дросселя. Это сделано для того, чтобы ЭБУ могло идентифицировать неисправность в цепи датчика, будь то КЗ или обрыв.

В отдельных моделях автомобилях могут применяться датчики положения дроссельной заслонки с инверсной выходной характеристикой, то есть напряжение при закрытом дросселе будет максимальным, а по мере открытия дросселя оно будет падать.

Так же следует обратить внимание, что на автомобилях, где положение дроссельной заслонки задаётся при помощи электропривода ( в народе известная, как «электронная педаль») в указанных моделях положение дроссельной заслонки определяется при помощи не одного, а сразу двух потенциометров которые объединены в одном устройстве. При этом не имеет значения задает ли электронная педаль положение только в режиме холостого хода или во всем диапазоне. Один из двух потенциометров имеет инверсную выходную характеристику, а второй прямую выходную характеристику. На подобных системах, так же можно встретить концевой микро-выключатель который срабатывает в момент, когда педаль акселератора полностью отпущена водителем.

Как обнаружить неисправность датчика положения дроссельной заслонки без разборки датчика и снятия его с автомобиля:

— неисправность датчика положения дроссельной заслонки можно легко определить при помощи сканера, мотортестера или простого мультиметра. В данной статье мы рассмотрим пример обнаружения неисправности при помощи сканера.

Обратите внимание, что все приборы кроме мотортестера, не смогут обнаружить неисправность в виде износа резистивного слоя кроме очень сильных и протяженных участков, т.к. как правило только мотортестер успевает отобразить диаграмму в корректном виде, сканер в следствии низкой скорости обмена с ЭБУ не сможет обнаружить поврежденные участки небольшой протяженностью занимающие в диаграмме место с десятые секунды.

Итак, зайдите в сканере в режим снятия параметров в режиме реального времени, после чего перейдите в раздел снимающий показания положения дроссельной заслонки в процентном соотношении или вольтаж на датчике, после этого начните медленно открывать дроссельную заслонку и следите за выходными сигналами со сканера. Наиболее удобно снимать данные показания в режиме осциллограммы, если конечно Ваш сканер поддерживает данную функцию. Данные с датчика должны расти медленно без скачков и резких падений. В случае если нарастание сигнала имеет резкие провалы или рост, то это свидетельствует об износе резистивного слоя на дорожках датчика.

Не обращайте внимания на незначительные изменения осциллограммы, это может быть обусловлено дрожью Вашей руки. Так же следует отметить, что при низкой скорости обмена между сканером и ЭБУ автомобиля возможен пропуск дефектного слоя резистивной дорожки, если он совсем короткий, но данный факт скорее исключение, чем правило.

При снятии датчика с автомобиля так же не будет лишним осуществить промывку дроссельного узла, отложения на стенках которого, так же могут мешать нормальной работе датчика.

Ремонт датчика положения дроссельной заслонки

Восстановить изношенный резистивный слой на дорожках, в бытовых условиях невозможно, поэтому единственным способом ремонта без замены датчика или дорожек является возможность в некоторых датчиках смещения резистивных дорожек относительно ползунка. Для этого в датчике предусмотрен специальный винт который фиксирует то или иное положение дорожек относительно ползунка, поэтому допустим при сильном износе начала резистивного слоя дорожки мы можем, ослабив винт, сместить его в область недоступную ползунку и таким образом избежать замены датчика положения дроссельной заслонки.

Симптомы неисправности датчика положения дроссельной заслонки

В случае износа резистивного слоя, в зависимости от места износа автомобиль может вести себя различными способами. Может наблюдаться нестабильная работа автомобиля на холостом ходу, автомобиль может попросту глохнуть на холостом ходу, либо при нажатии на педаль акселератора могут наблюдаться провалы в движении либо наоборот рывки и перегазовки.

Так же в отдельных случаях при замене оригинального датчика положения дроссельной заслонки на некачественный аналог может наблюдаться зависимость работы датчика от температуры, то есть по мере нагревания корпуса ДПДЗ выходное значение будет меняться. К примеру, на холодном двигателе датчик имеет выходное напряжение около 500 мВ, ЭБУ сохраняет данное значение, как положение закрытого дросселя и приступает к стабилизации оборотов холостого хода. После нагревания корпуса датчика, выходное значение меняется на 560 мВ, ЭБУ не понимает, что это напряжение холостого хода т.к. он сохранил 500 мВ и не стабилизирует холостой ход.

При данной неисправности может кратковременно помочь выключение зажигания с последующим повторным пуском двигателя, чтобы ЭБУ сохранил новое значение выходного сигнала, как положение закрытого дросселя.

Установить наличие данной неисправности датчика положения дроссельной заслонки можно путем измерения выходного значения на холодном двигателе (не работавшем не менее 2,5 часов) и на прогретом двигателе. Если значение сильно различаются имеет место быть данный дефект и датчик необходимо менять на более качественный.

xn--327-qdd4ag.xn--p1ai

Дроссельная заслонка

В качестве горючего в двигателях внутреннего сгорания автомобилей ВАЗ-2109, ВАЗ-2110 и остальных моделей, выпускаемых или выпускавшихся Волжским автозаводом, используется бензин. Однако в цилиндрах он сгорает не сам по себе, а в смеси с воздухом. Дроссельная заслонка нужна для приготовления топливовоздушной смеси в необходимых пропорциях. Находится она за воздушным фильтром перед впускным коллектором.

По большому счету дроссельная заслонка – это воздушный клапан, который регулирует количество воздуха, попадающего в двигатель. Принцип ее работы заключается в изменении сечения воздушного канала. Когда она полностью открыта, воздух беспрепятственно попадает во впускной коллектор. Для определения угла открытия предназначен датчик положения дроссельной заслонки, который связан с блоком управления двигателем. Основываясь на сигналах, которые передает датчик, блок управления подает команду увеличить количество впрыскиваемого топлива, рабочая смесь обогащается, и мотор работает на максимальных оборотах.

Чем меньше угол открытия заслонки, тем меньше воздуха попадает в коллектор, и тем ниже обороты двигателя.

Устройство дроссельной заслонки

Сама дроссельная заслонка представляет собой круглую пластину, способную поворачиваться на 90 градусов вокруг своей оси (от полного закрытия до полного открытия). Устанавливается она внутри корпуса, там же размещается ее привод, регулятор холостого хода (РХХ) и датчик положения дроссельной заслонки. Все эти элементы вместе образуют блок дроссельной заслонки или дроссельный узел. Следует отметить, что на ВАЗ-2109 с инжекторным двигателем, ВАЗ-2110 и ВАЗ-2115 узел применяется один и тот же.

Устройство корпуса дроссельного узла не такое простое, как могло бы показаться на первый взгляд. Помимо всего прочего он является еще и частью системы охлаждения двигателя. В нем имеются каналы для циркуляции охлаждающей жидкости. Также он оснащен патрубками, один из которых связан с системой вентиляции картера двигателя, а второй – с системой улавливания паров бензина.

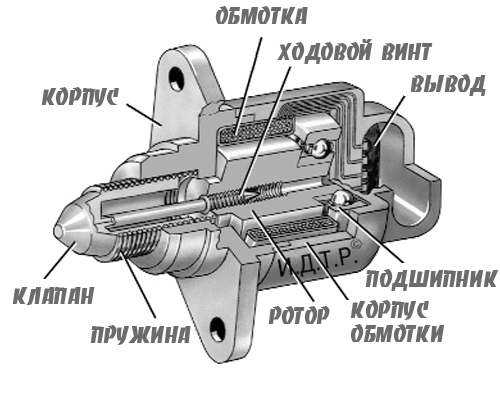

Регулятор холостого хода

Регулятор холостого хода – это электромеханическое устройство, задачей которого является поддержание определенной частоты вращения коленвала при полностью закрытой дроссельной заслонке. Например, во время прогрева мотора или изменения нагрузки, когда включается дополнительное оборудование. Устройство регулятора холостого хода следующее: внутри корпуса находится шаговый электромотор, с которым соединена подпружиненная конусная игла. Когда мотор работает на холостом ходу игла, перемещаясь вперед-назад, регулирует площадь поперечного сечения обходного воздушного канала, через который проходит воздух при полностью закрытой заслонке.

Дроссельная заслонка может иметь привод двух видов:

  1. механический, как у автомобилей ВАЗ-2109, ВАЗ-2110, ВАЗ-2114;
  2. электрический, который применяется на большинстве современных автомобилей.

Механический привод

У ВАЗ-2109, ВАЗ-2110 и других устаревших моделей Волжского автозавода дроссельная заслонка связана с педалью газа посредством стального троса. Механический привод имеет очень простое устройство и низкую стоимость, поэтому до сих пор применяется на многих недорогих автомобилях.

Электрический

Если дроссельная заслонка оснащена электрическим приводом, то прямой связи между ней и педалью газа нет. Принцип работы заслонки с электроприводом не меняется, но ее устройство намного сложнее. Упрощенно такой узел работает следующим образом. Силу нажатия на педаль газа регистрирует специальный датчик, который передает эту информацию блоку управления двигателем, угол открытия заслонки определяет датчик положения дроссельной заслонки, и также передает соответствующие сигналы блоку управления. Контроллер постоянно сравнивает эти значения и подает команды электродвигателю на увеличение или уменьшение угла открытия заслонки.

Главной отличительной особенностью дроссельной заслонки с электроприводом является отсутствие регулятора холостого хода. Когда мотор работает на холостых оборотах, дроссельная заслонка не закрывается полностью, угол ее открытия задается блоком управления в соответствии с параметрами работы силового агрегата. Электронная дроссельная заслонка, в отличие от механической, имеет не один датчик положения, а два. Если один датчик, он же потенциометр дроссельной заслонки, выйдет из строя, дроссельный узел все равно будет работать.

Датчик положения дроссельной заслонки

Этот датчик является потенцимером. При воздействии на педаль газа изменяется положение заслонки и напряжение подаваемое на контролер. В закрытом состоянии напряжение составляет 0,7В, при полностью открытой 4В. В соответствии с этими данными датчик и контролирует подачу топлива.

Если возникает неисправность датчика положения, то контролер не сможет правильно определять положение заслонки. Это вытекает в следующие неисправности:

  • во всех режимах работы двигателя обороты начинают плавать, на холостом ходу обороты будут повышенными;
  • при выключении передачи (нейтраль) во время движения, двигатель может глохнуть;
  • иногда может загораться лампочка CHECK.

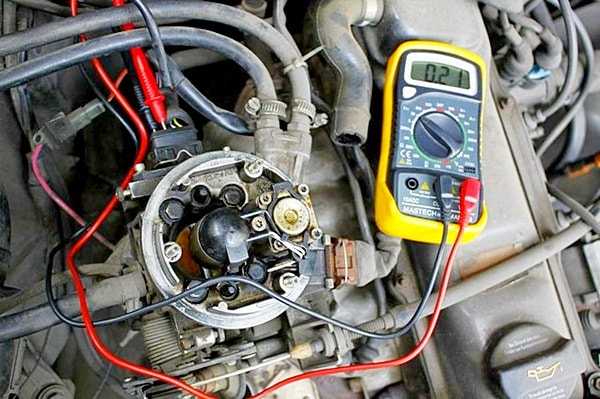

Для проверки работоспособности датчика положения, можно воспользоваться мультиметром. При включенном зажигании щупы подключаются к разъемам В и С. Изменение положения заслонки должно приводить к изменению напряжения.

Для чего нужна модернизация дроссельной заслонки на ВАЗ-2109, 2110, 2115

В магазинах запчастей продаются дроссельные узлы с заслонками увеличенного диаметра (52, 54 и 56 мм) для автомобилей ВАЗ-2109, 2110 или 2115. По заверениям продавцов, установив такую заслонку взамен штатной 46-миллиметровой, владелец авто получит значительные преимущества: машина становится отзывчивее к педали газа, пропадают проблемы с холостыми оборотами, улучшается динамика автомобиля, и особенно это заметно, если заменить штатный воздушный фильтр фильтром нулевого сопротивления. Главный довод, который пытаются внушить автовладельцам, заключается в том, что мотору для эффективной работы требуется больше воздуха, для чего необходимо заменить штатный дроссельный узел на усовершенствованный. Приводят даже цифры: диаметр ресивера ВАЗ-2109 или ВАЗ-2110 составляет 53 мм, и заслонка диаметром 46 мм якобы «душит» мотор.

Многие владельцы ВАЗ-2109 и ВАЗ-2110 поддаются на уговоры и меняют штатное устройство на усовершенствованное. После этого, действительно, мотор работает лучше, и машина едет динамичнее. Причина улучшений на деле оказывается куда прозаичнее: вместо старого, грязного дроссельного узла, который давно нуждался в тщательной очистке, владелец поставил новый. В итоге двигатель вернулся к работе в штатном режиме, что и воспринимается владельцами, как обещанная отзывчивость и резвость автомобиля.

Не нужно забывать о том, что увеличенный воздушный поток ведет к нарушению смесеобразования, поскольку ЭБУ не в состоянии скорректировать подачу бензина. Для устранения такой проблемы автовладельцы, как правило, «перепрошивают» блок управления и расплачиваются в результате возросшим аппетитом машины.

znanieavto.ru

Положение дроссельной заслонки на холостом ходу ВАЗ 2110



Чистка дроссельной заслонки ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112 своими руками -…..



…после капиталки столкнулся с такой проблемой: автомобиль кушал очень мно…



узел дроссельной заслонки.



Мотор холостого хода.



Фотоальбом датчик положения коленвала ваз 2110 Niva, ЭСУД автомобилей Lada …



лишняя деталь датчика скорости ваз-2110.



7.2.22. Снятие датчика положения дроссельной заслонки.



неисправность регулировки холостого хода.



Датчик положения дроссельной заслонки.



Фото термостата на ваз 2110 инжектор.



Датчик положения дроссельной заслонки ВАЗ 2110.



Датчик дроссельной заслонки определяет угол её поворота для расчёта вспомог…



2. Далее необходимо отсоединить крепление ДЗ, снять трос газа и достать дро…



8. Ослабив крестовой отверткой червячный хомут рукава подвода воздуха к кор…



Дроссельный узел.



Comment on Снятие и замена датчика положения дроссельной заслонки Ваз-2112….



Настройка по мануалу За что отвечает датчик положения дроссельной заслонки …



на новом патрубке не установлены датчик 1 положения дроссельной заслонки и …



чистка дроссельной заслонки ВАЗ 2110.



Фото демонтажа датчика дроссельной заслонки Лады Калины, v-lada.ru.



Принцип работы ДПДЗ. заслонки впускного коллектора.



Фото датчика положения дроссельной заслонки ВАЗ 2110, 2114.ru. дроссельная…



Чистка дроссельной заслонки ВАЗ 2110.



Водяной насос ваз 2109 ремонт.



ВАЗ 21102112 чистка дроссельной заслонки.

vaz-2110.net

Обучение дроссельной заслонки – как выполняется процедура? + Видео

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

1 Обучение дроссельной заслонки – что это за процесс?

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования «сердца» автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи. После промывки данного узла обороты двигателя обязательно увеличатся за счет того, что сечение дросселя, освобожденного от загрязняющего слоя, станет больше.

Процедуру возвращения в начальное (заданное производителем) положение заслонки принято называть ее обучением либо адаптацией.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

  • после полного разряжения аккумуляторной батареи транспортного средства;
  • после замены либо снятия педали акселератора;
  • после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

  • свист при перегазовке;
  • неадекватное поведение мотора на холостом ходу;
  • нехватка мощности на холостом ходу либо провалы.

3 Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

  • поездить на автомобиле 10 минут;
  • обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
  • прогреть коробку передач;
  • колеса ТС должны стоять прямо, руль находится в среднем положении;
  • температура двигателя – 70–95 °С;
  • все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
  • селектор автоматической коробки передач ставят на N или Р.

4 Обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

  1. Полностью отпустить педаль.
  2. Повернуть в «ON» ключ зажигания, выждать не менее двух секунд;
  3. Отключить зажигание, выдержать 10 секунд;
  4. Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению «Закрыто» следует выполнить такие операции:

  1. Отпустить (полностью) педаль акселератора.
  2. Ключ поставить в положение «ON».
  3. Зажигание переключаем в «OFF» и ждем 10 секунд.
  4. Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:

  • Двигатель запускается и прогревается до стандартной рабочей температуры.
  • Зажигание выключается, в течение 10 секунд никаких действий не производится.
  • Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
  • Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
  • Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
  • Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
  • Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
  • Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

tuningkod.ru

2. Процент открытия дроссельной заслонки

Параметр отображает степень открытия дроссельной заслонки и изменяется в диапазоне от 0 до 100%. При отпущенной педали дроссельной заслонки параметр должен показывать 0%. При полностью нажатой педали (дроссельная заслонка полностью открыта) параметр должен показывать 100%.

В данной системе управления установление нулевого положения дроссельной заслонки не регулируется. Предполагается, что узел дросселя выполнен точно в соответствии с ТУ.

Работа двигателя на холостом ходу с отпущенной педалью дроссельной заслонки должна сопровождаться параметром THR=0 и RXX=ДА (признак холостого хода). Параметр положения дроссельной заслонки является важным в определении режимов работы двигателя, поскольку именно нажатием на педаль дроссельной заслонки водитель определяет свое желание управлять автомобилем: двигаться быстрее или равномерно, останавливаться или выжимать всю мощность из двигателя. На рис.3 в координатах дроссель-обороты приведены основные режимы, которые определяются в алгоритмах работы двигателя по положению дроссельной заслонки:
-Переход к регулированию оборотов на холостом ходу,
-Выход на мощностные режимы работы двигателя,
-Режим отсечки топлива при движении автомобиля накатом,
-Отсечка топлива в режиме пуска двигателя.



Рис. 3

Ошибки, связанные с датчиком положения дроссельной заслонки:

Р0122 – низкий уровень сигнала датчика положения дроссельной заслонки
Если такая ошибка попала в память блока управления, то можно не сомневаться, что выходной провод датчика, каким-то образом соединен с землей аккумуляторной батареи, либо провод питания датчиков 5В соединен с землей. В последнем случае такая же ошибка должна сопровождаться неисправностями и по датчику температуры и по датчику массового расхода воздуха. В датчиках российского производства эта ошибка чаще возникает из-за поломки самого датчика – внутренний резистивный слой нарушен, нет контакта внутри датчика. Неисправность, скорее всего, кроется в соединительных разъемах датчика и блока управления (например, попадание влаги).
Р0123 – высокий уровень сигнала датчика положения дроссельной заслонки
Этот код неисправности возникает при обрыве общего провода (массы) жгута датчика. Необходимо прозвонить жгут от разъема датчика к блоку.

Цепи датчика положения дроссельной заслонки проверяются с помощью имитатора датчика ИД-2 (см.рис.4).

Рис. 4

Еще одна маловероятная причина — неисправен блок управления.

При появлении постоянных кодов неисправности Р0122, Р0123 двигатель переходит на резервный режим работы. Положение дроссельной заслонки восстанавливается по текущему расходу воздуха (цикловому наполнению воздуха). Шаговый мотор занимает максимально открытое положение. На автомобиле возможно движение до станции технического обслуживания.

Неисправность — не сбрасываются (медленно сбрасываются) обороты при отпускании педали дроссельной заслонки. Положение дроссельной заслонки при отпущенной педали остается 1-2%. Система не переходит в режим холостого хода или переход происходит с запозданием (0% дроссельной заслонки появляется значительно позже, чем отпущена педаль). Резкая «перегазовка» помогает сбросить обороты. Необходимо: проверить натяжение тросика педали дроссельной заслонки, проверить на внутреннее загрязнение дроссельную заслонку, проверить работу пружинного механизма дроссельного патрубка, питающее напряжение датчика должно + 5,00 В.

Непонятные неисправности:
-плохо исполнен узел дроссельной заслонки — стопорный винт мешает датчику точно определить нулевое положение
-неисправен датчик. Посадка на вал дроссельной заслонки не позволяет ему в закрытом положении точно определить нулевое положение
-питающее напряжение датчика более 5.01В. Напряжение определяется внутренним источником блока управления. Замерить напряжение, отсоединив клеммы с -датчиков температуры и массового расхода воздуха, возможно неисправен блок управления.

Неисправность — автомобиль не достигает достаточной мощности.
Уровень дроссельной заслонки не достигает 100% — напольный коврик попал под педаль и она не имеет полного хода (или подобная причина), проверить ход дроссельной заслонки.

Неисправность — резкие рывки и провалы при нажатии на педаль дроссельной заслонки.
Если рывки и провалы появляются из-за датчика дроссельной заслонки, это значит, что резистивный слой нарушен незначительно в средних положениях дроссельной заслонки. Должен появиться код Р0122.

Проверка: При медленном открытии дроссельной заслонки необходимо убедиться, что параметр «Положение дроссельной заслонки» принимает все значения от 0.00 до 100.00%.

xn--80aea1clef.xn--p1ai

Признаки неисправности датчика положения дроссельной заслонки

Все современные автомобили имеют в своей конструкции множество электротехнических и электронных устройств. С их помощью осуществляется контроль и автоматическая настройка параметров функционирования различных узлов, агрегатов и систем. Они могут быть очень сложными и дорогими, как, к примеру, электронный блок управления двигателем (ЭБУ), так и совсем простенькими. Примечательно, что многие «мелочи», стоимость которых совсем невелика, играют на практике весьма важную практическую роль. К примеру, если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то если оставить их без внимания, скорый и весьма дорогостоящий ремонт силового агрегата практически обеспечен.

За что отвечает датчик положения дроссельной заслонки

Такая деталь, как датчик положения дроссельной заслонки (ДПДЗ) предназначена для того, чтобы передавать в электронный блок управления двигателем информацию о том, в каком именно состоянии в данный конкретный момент времени находится пропускной клапан. По сути дела, он представляет собой комбинацию постоянного и переменного резистора, а его максимальное суммарное сопротивление равняется приблизительно 8 Ом. ДПДЗ имеет в своей конструкции три контакта, причем на два из них подается напряжение (обычно его величина составляет около 5 В), а третий является сигнальным и связан с соответствующим контроллером.

Датчик положения дроссельной заслонки производства GM

Датчик положения дроссельной заслонки устанавливается на ее корпусе и реагирует на вращение оси, когда она или открывается, или закрывается. Соответственно, меняется и его сопротивление: если заслонка полностью открыта, то напряжение на сигнальном контакте составляет как минимум 4 B, а если полностью закрыта — то максимум 0,7 В. За всеми изменениями напряжения следит контроллер, в результате чего регулируется количество топлива, поступающего для формирования воздушно-топливной смеси.

Если ДПДЗ работает некорректно, то оно будет или меньше, или больше необходимого, что может привести (и зачастую действительно приводит) к различным нарушениям в работе силового агрегата, а порой даже к его выходу из строя. Следует также сказать, что неисправность датчика положения дроссельной заслонки довольно часто является причиной возникновения проблем с коробкой переключения передач. Ремонт и двигателя, и КПП — это весьма затратное мероприятие, так что если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то ее нужно обязательно проверить.

Симптомы неисправности датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то автомобиль едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость». Если же ДПДЗ неисправен, то это можно определить по следующим признакам:

  • Двигатель начинает плохо заводиться;
  • Существенно возрастает расход топлива;
  • Автомобиль едет «рывками»;
  • Серьезно возрастает количество оборотов двигателя на холостом ходу;
  • Когда автомобиль ускоряется, то это происходит с некоторой задержкой;
  • Из впускного коллектора раздаются «хлопающие» звуки;
  • Двигатель глохнет на холостом ходу;
  • Лампочка Check Ingine или горит постоянно, или загорается периодически.

Если проявляется хоть один из перечисленных выше признаков, то вполне вероятно, что ДПДЗ неисправен. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет напыленный слой основы, который металлический контакт, перемещающийся по нему, со временем истирает. Соответственно, ДПДЗ начинает выдавать неправильные данные.

Опытные специалисты утверждают, что самый верный признак того, что датчик положения дроссельной заслонки неисправен — это «плавание» оборотов силового агрегата в режиме холостого хода. Если такие симптомы обнаруживаются, то необходимо обратиться на станцию технического обслуживания, или же произвести диагностику самостоятельно.

Видео о признаках неисправности ДПДЗ

Читайте также: Что такое ДМРВ на автомобиле и какие функции оно выполняет.

Как проверить датчик положения дроссельной заслонки

Сделать это несложно, причем из оборудования понадобится только мультиметр или вольтметр. Необходимо повернуть ключ в замке зажигания, и измерить значение напряжения между сигнальным контактом и «минусом». Оно должно быть не больше 0,7 В. После этого необходимо полностью открыть заслонку, и после этого снова произвести замер. Теперь значение должно составить более 4 В.

Как проверить ДПДЗ с помощью мультиметра

Далее требуется полностью включить зажигание и замерить напряжение между сигнальным и любым другим выводом ДПДЗ. Далее нужно медленно провернуть сектор, наблюдая за тем, как происходит изменение напряжения. Оно должно осуществляться плавно, без рывков. Если они имеются, то это симптом того, что датчик положения дроссельной заслонки неисправен.

К сожалению, в силу своей конструкции и особенностей повреждений датчики положения дроссельных заслонок относятся к неремонтопригодным деталям. Поэтому если выясняется, что ДПДЗ действительно неисправен, то его необходимо просто заменить на новый. При этом рекомендуется выбирать не устаревшую пленочно-резистивную, а современную бесконтактную модель. Она отличается тем, что функционирует по принципу магнитного эффекта, состоит из таких частей, как магнит, ротор и статор, и не имеет в своей конструкции трущихся друг о друга деталей.

Похожие статьи

avtonov.com

Отправить ответ

avatar
  Подписаться
Уведомление о
