Ремонт редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Редуктор заднего моста – он передаёт крутящий момент с коробки передач и на задние колёса, если его снять то соответственно автомобиль уже не поедет, со временем от манеры езды зубья шестерёнок которые находятся в нём изнашиваются и редуктор требует замены, но новый стоит довольно не малых денег и поэтому есть смысл разобрать и отремонтировать старый редуктор, но только нужно понимать тот факт что если вы в чём то ошибётесь то машина может вообще не поехать когда вы её заведёте, это всё случиться если шестерни установлены не правильно поэтому в сборке редуктора заднего моста нужна тонкость и чёткость установки всех деталей.

Примечание!
Для разборки сборки редуктора моста нужно будет не мало инструментов, а именно: Карандаш, набор гаечных ключей и накидных тоже, молоток, зубило, выколотка, кернер всё это вам понадобиться, кроме этого специальный съёмник нужен будет для снятия кольца подшипника (Можно и без него, с ним удобней), различные отвёртки так же, линейка, штангенциркуль и обязательно динамометрический ключ!

Краткое содержание:

  • Ремонт редуктора заднего моста
  • Дополнительный видео-ролик

Где находится редуктор заднего моста?
Сам мост как понятно уже из названия располагается сзади, редуктор соответственно находиться внутри него и крепиться к самому мосту восьми болтами (Некоторые из них указаны красными стрелками), к другой стороне редуктора моста подсоединяется карданный вал который уже отсоединён от него на фото, то место где кардан присоединяется к редуктору указано на том же самом фото синей стрелкой.

Когда нужно ремонтировать редуктор заднего моста?
Он меняется при повышения в нём шума, особенно это заметно когда разгоняешь автомобиль и сильный гул в это время стоит в задний части (При исправном редукторе гула быть не должно), но учитывайте тот факт что вы вряд ли поймёте из какой именно части автомобиля этот звук исходит, так как он и в переднюю часть может отдавать, так и в центральной части может быть, кроме этого признака повыситься вибрации от редуктора моста и всё это из-за неправильной его эксплуатации (Буксует часто автомобиль и ездит на слишком повышенных оборотах) или от некачественно залитого масла в него, кстати точно такие же признаки будут если масло в редуктор не залито, проверьте его может его у вас там и вовсе нет, а о том как проверить уровень масла в редукторе моста и по необходимости дополнить или вообще заменить, читайте в статье: «Замена масла редуктора на ВАЗ».

Примечание!
Чтобы вы могли определять без труда вой редуктора если ваш полетит на автомобиле, то в таком случае просмотрите чуть ниже ролик, в котором наглядно продемонстрировано как будет гудеть редуктор требующий ремонта или же замены на новый!

http://www.

youtube.com/watch?v=7d5V0VekYBE

Примечание!
Редуктора шли на классические автомобили все практически одинаковые, у них только разница в шестернях была и поэтому каждый редуктор маркируется цифрами 2106, 2103, 2102 и 2101, ремонт всех редукторов так же идентичен и не требует слишком высоких для этого навыков, самое главное иметь динамометрический ключ и думать головой в процессе ремонта и тогда у вас всё 100% получиться!

Разборка:
1) Прежде чем приступить к разборке редуктора его нужно снять с автомобиля, если вы не умеете производить данную операцию то рекомендуем вам ознакомиться с ней в статье которая размещена на нашем сайте и называется она: «Замена редуктора заднего моста на ВАЗ».

2) Теперь тряпочкой очистите весь редуктор от грязи и положите его после этого туда где вам удобней будет всего работать (Верстак к примеру или на земле можно разложить его но только не потеряйте в этом случае ничего), затем берите в руку гаечный ключ и выверните с его помощью болт который стопорную пластину крепит (см.

фото 1), сразу же после того как болт будет выкручен а пластина освобождена, снимите её с редуктора (см. фото 2), точно такую же операцию произведите с другой стороны редуктора соответственно с другой пластиной, когда обе стопорных пластины будут сняты, воспользуйтесь кернером, а именно им нанесите метки на крышки подшипников как показано на рисунке под номером 3, всё дело в том что крышки нужно будет при сборке устанавливать точно на те же места где они стояли ранее и поэтому (Крышке всего две, левая и правая) на каждой крышке нужно делать метку относительно корпуса к которому она болтами прикручена, после того как метки будут сделаны выберите крышку которую вы будете снимать первой (Без разницы, но их нужно по отдельности снимать так будет проще) и начните отворачивать болты которые её крепят (Одну крышку крепят всего два болта, см. фото 4).

Примечание!
Ещё раз уточним насчёт меток которые вам нужно сделать (Это для тех кто ещё не понял), обязательно ещё рекомендуем вам кроме меток цифры или по несколько и одной метки наносить на крышке, сейчас объясним всё! Так как крышки должны устанавливаться строго так же и строго на свои месте, то первую крышку вы к примеру можете одной меткой промаркировать и это будет означать что это допустим правая крышка, на вторую крышку уже две метки можно нанести и это будет говорить о том что это левая крышка, более подробнее о том куда метки нужно наносить смотрите на фото ниже:

3) Затем когда болты крепления крышки подшипника будут откручены, выньте их и снимите саму крышку, а так же регулировочную гайку снимите как на фото 3 показано и следом за ней установлено наружное кольцо подшипника и его тоже снимите (см.

фото 4).

Примечание!
Точно такую же операцию произведите и с другой стороной редуктора, но только когда на той стороне будете снимать наружное кольцо подшипника пометьте его чем ни будь (Фломастером например) и вы уже не перепутаете какое наружное кольцо куда устанавливается, просто их месторасположение тоже имеет значение (Если подшипник будет заменяться то и кольца у него будут новые стоять, поэтому если вы уже купили рем. комплект и там есть подшипник и данное кольцо, то снятое уже помечать ни чем не нужно)!

4) Теперь когда уже ничего не мешает переходим к снятию ведомой шестерёнки в сборе с дифференциалом, для этого просто рукой возьмитесь за неё и снимите (см. фото 1), а так же вытащите все остальные детали которые находятся в редукторе и не к чему не перекреплены, к этим деталям относиться ведущая шестерня (см. фото 2) которая идёт в сборе с такими мелкими но очень важными деталями как сепаратор, с регулировочным кольцом и т.д., самое главное когда снимите ведущую шестерню на ней будет установлена (Оно может упасть при снятии) распорная втулка (Обязательно подлежит замене) и её снимите (см.

фото 3), после снятия возьмите в руки выколотку и молоток и ими снимите внутреннее кольцо с сепаратором и роликами для этого приставьте выколотку к внутреннему (Именно к внутреннему) кольцу подшипника и по ней бейте молотком до того пока вдоль вала не снимется внутреннее кольцо со всеми деталями (см. фото 4).

Примечание!
Когда снимите внутреннее кольцо выбив его вдоль вала со всеми его деталями (Выбивать кстати нужно не только в одном месте иначе у вас ничего не получиться, бейте по не многу и по разным местам, так по чуть-чуть кольцо и снимется), под ним будет находиться регулировочное кольцо (Указано стрелкой), его тоже вдоль вала снимите и не повредите!

Пару слов хотели бы вам про распорную втулку сказать и объяснить почему она должна именно заменяться, во-первых втулка деформируется от времени и раз вы уже разобрали механизм то её необходимо заменить, особенно это нужно тем кто гайку фланца редуктора сильно закрутил и после чего она и деформировалась, но выбрать новую втулку тоже не так то просто, более подробную информацию для чего эта втулка вообще нужна и почему её менять нужно, смотрите в ролике который размещён чуть ниже:

5) Идём дальше, теперь вам нужно будет извлечь сальник из гнезда редуктора куда он установлен, более подробную информацию о том как это сделать читайте в статье: «Замена сальника редуктора ВАЗ», но только там весь процесс показывается на установленном редукторе а у вас он снят, поэтому учтите это.

6) После снятия сальника в том гнезде где он находился стоит маслоотражатель, его рукой аккуратно подденьте и выньте или просто редуктор немного наклоните и он сам упадёт, но только не деформируйте его (см. фото 1), сразу же за этим маслоотражателем будет находиться ещё одно кольцо подшипника с тем же сепаратором и роликами, его тоже выньте из гнезда (см. фото 2) и после этого с другой стороны редуктора (С внутренней) при помощи выколотки выбейте наружное кольцо подшипника (см. фото 3) и будьте готовы к тому что оно у вас вылетит с другой стороны, поэтому либо на руку, либо на что то мягкое выбивать его то и нужно (см.

фото 4), а иначе он весь исцарапается в связи с чем вам его и придётся заменить.

Примечание!
По инструкции выше вы выбили выколоткой наружное кольцо переднего подшипника, точно так же выбейте наружное кольцо заднего подшипника но только уже выбивайте с другой стороны редуктора!

7) Далее если вам нужно будет разобрать дифференциал снятый ранее с редуктора, то берите специальный съёмник о которым мы говорили в начале статьи и им спрессуйте вдоль вала (Простыми словами это снимите вдоль вала значит) внутреннее кольцо подшипника как показано на фото 1, если же съёмника такого нет то зубилом как показано уже на фото 2 сдвиньте немного внутреннее кольцо подшипника (Так же бейте по разным местам, таким образом по не могу кольцо и будет смещаться) чтобы туда две толстых отвёртки встали, как только место для двух отвёрток освободилось, их вставьте по бокам и использовав как рычаг (см. фото 3) полностью снимите внутреннее кольцо подшипника с вала.

Примечание!
После снятия кольца подшипника с вала, точно так же как снимите внутреннее кольцо другого подшипника!

8) Чтобы работать далее понадобятся тиски или ещё как ни будь нужно зажать дифференциал чтобы он не перемещался когда вы болты крепления ведомой шестерни будете выкручивать (Тиски нужны из губок мягкого металла, если нет таких то проложите между губок и между деталью толстую тряпку и сильно зажимать дифференциал уже в таком случае не нужно, всё должно аккуратно быть), как только вы его закрепите все 8 болтов которые крепят ведомую шестерню отверните (Для наглядности пару болтов указано стрелкой на фото 1), после отворачивания берите молоток с резиновым бойком либо с пластмассовым и им сбейте ведомую шестерню с дифференциала (Она синей стрелкой на фото 2 обозначена).

9) Ну и в завершение переходим к разборке дифференциала, выньте из него во-первых ось (см. фото 1) на которой сателлиты располагаются, после этого проворачивая рукой сателлиты выньте их из дифференциала (см. фото 2), вслед за ними снимите полуосевые шестерни (см. фото 3) и их опорные шайбы (см. фото 4) и на этом вся разборка закончена, ниже объяснено как собрать все эти детали и объясняется их дефектовка (Дефектовка это проверка деталей на наличие дефектов, объясняется там на что нужно смотреть и при каких случаях нужно менять те или иную деталь на новую).

Сборка:
1. Все детали собираются в обратной последовательности но перед сборкой их нужно вымыть в керосине и осмотреть, поэтому после промывки обратите особое внимание на шестерёнки, у каждой шестерни есть зубья так вот они не должны быть повреждены, не должны иметь задиры, в другой цвет тоже не должны быть выкрашены (Цвет металла у них должен быть и никакой чёрной накипи от масла), так как это недопустимо, кроме этого мелкозернистой шкуркой зачистите от задиров и от незначительных повреждений ось сателлитов, шестерни полуосей а именно их шейки и посадочные места этих шестерён тоже зачистите если на них будет выработка, в случае сильной деформации деталей меняйте их на новые.

Примечание!
Когда вы разбирали редуктор от туда в самый последний момент вы должны были извлечь опорные шайбы и перед этим полуосевые шестерни, так вот полуосевые шестерни как вы уже поняли идут как одно целое с этими шайбами и если вы обнаружите в друг что опорные шайбы имеют деформацию (Даже незначительную), то в таком случае данные шайбы обязательно замените на новые но учтите что их нужно брать точно такой же толщины как и старые, поэтому не ошибитесь!

2. Теперь проверьте подшипники дифференциала, на их рабочих поверхностях не в коем случае не должно быть деформаций и различного рода задиров, если будут присутствовать и тем самым рабочая поверхность будет не гладкой, то замените эти подшипники на новые и кстати они являются причиной постоянного шума при работе редуктора (Это если они изношены).

3. При сборке дифференциала внутренние кольца подшипников которые вы ранее снимали с помощью специального съёмника, устанавливаются отрезком трубы подходящего диаметра до того пока кольца не упрутся, кроме этого при сборке дифференциала трансмиссионным маслом смажьте полуосевые шестерни и их опорные шайбы, сателлиты так же смажьте (Один из сателлитов указан цифрой 9 на схеме) и установите все эти детали обратно, во время установки проверните сателлиты и полуосевые шестерни (Одна из них указана цифрой 8) таким образом, чтобы ось сателлитов войти смогла и установите её после этого.

Примечание!
Ещё осевой зазор у шестерён полуосей проверьте, он не должен быть более 0.1 мм а если будет, то замените опорные шайбы у всех шестерен на шайбы большей толщины и если сможете ещё чем ни будь определить момент вращения шестерен дифференциала (Рукой эти шестерни в случае определения момента нужно вращать как показано на рисунке ниже), то данный момент не должен превышать более 14,7 Н.м (1.5 кгс.м)!

4. Следом воспользоваться молотком и подходящего по размеру отрезком трубы или накидной головкой нужно, с их помощью вам понадобиться запрессовать (Это вставить обозначает) наружное кольцо переднего и заднего подшипника во внутрь в корпус (см. фото 1), потом если вы решите заменить главную пару редуктора (В главную пару входит ведомая шестерня и ведущая) или подшипники ведущей шестерни, то регулировочное кольцо ещё придётся подобрать (Указано цифрой 6 на схеме выше), для его подбора нужно изготовить приспособление из ненужной (Старой) ведущей шестерни, для этого возьмите пластину длиной 80 мм и сваркой приварите её к шестерни и после приварки отшлифуйте её в зависимости от торца шестерни в размер 50-0. 02 мм (см. фото 2 на котором к шестерне пластина уже приварена), затем проточите или же мелкозернистой шкуркой снимите слой металла с того места на шестерни куда устанавливается задний подшипник (Цифрой 5 на схеме выше указан), слой металла нужно снимать до того пока вы не добьётесь того чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке, как только сняли нужный слой металла устанавливаем на шестерню внутреннее кольцо с сепаратором и роликами, и вставляем это всё в картер редуктора (Устанавливаем на своё место проще сказать), после установки так же внутреннее кольцо но только уже переднего подшипника (Передний подшипник указан цифрой 4 на схемы выше) с сепаратором и роликами установите, ещё ко всему этому фланец на своё место оденьте и прокрутите его чтобы все ролики подшипников в правильное положение установились, сразу же после этого закрутите гайку фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м) и поставьте редуктор ровно и стоймя как показано на третьем фото, далее положите лекальную линейку ребром чтобы она касалась постелей подшипников по одной линии и набором щупов определяем величину зазора между линейкой и той самой пластиной которую вы чуть ранее приварили (см. фото 3), данную величину зазора запишите куда ни будь или же запомните и сравните его с отклонением от номинального положением новой шестерни (Отклонение шестерни написано на ней самой, она может быть как со знаком плюс так и со знаком минус, месторасположение этой записи ищите на конической части хвостовика шестерни, см. фото 4).

Примечание!
Теперь открывайте калькулятор или думайте всё в уме, к примеру у вас зазор получился 2.90 мм, а на конической части хвостика шестерни стоит –15 (Это отклонение шестерни от номинального положения), переведём в начале отклонение шестерни в миллиметры для этого: «-15 x 0.01 = -0.15 мм», после перевода узнаем точную толщину регулировочного кольца который нам нужен, для этого: «2.90 – (-0.15)= 3.05 мм»!

5. Затем снимите старую шестерню с приваренной к ней пластиной, а так же фланец, оба внутренних кольца с сепараторами и роликами тоже снимите, берите новую шестерню и устанавливайте на неё внутреннее кольцо заднего подшипника (см. фото 1) и после чего вставьте эту шестерню в картер редуктора, ещё новую распорную втулку установите, внутреннее кольцо переднего подшипника и маслоотражатель, рабочую кромку нового сальника смажьте смазкой Литол-24 (Более подробно о том как установить сальник и чем его смазывать, читайте в статье на которую выше дана ссылка, называется эта статья: «Замена сальника редуктора на ВАЗ») и установите фланец редуктора на своё место, данный фланец застопорите чтобы он не вертелся и начните закручивать постепенно после чего гайку его крепления при помощи динамометрического ключа, закручивать гайку нужно пока не достигнет момент 118 Н.м (12 кгс.м) как на фото 2 показано, во время подтягивания гайки момент сопротивления подшипников вращению ведущей шестерни тоже проверяйте (Момент проверяется динамометром, это на фото 3 показано) и если он окажется меньше 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников пробегом свыше 30 км. меньше 39,2 Н.см (4 кгс.см) но при этом момент затяжки будет не превышен то так всё и оставьте не доводя гайку до момента 118 Н. м (12 кгс.м), а если же момент окажется более 197 Н.см (20 кгс.см) – для новых подшипников и более 59,0 Н.см (6 кгс.см) для подшипников с пробегом, то самый первый раз когда вы эту гайку тянули натяг подшипников был превышен, в данной ситуации нужно заменить деформированную распорную втулку на новую и всё повторно собрать и таким же образом отрегулировать натяжение центральной гайки фланца.

Примечание!
При сборке редуктора регулировочные гайки (Одна из гаек цифрой 14 для наглядности на схеме выше показана) устанавливайте таким образом, чтобы они соприкасались с наружными кольцами подшипников и затяните после этого болты которые крепят левую и правую крышку нужным моментом (Крышки устанавливайте по меткам сделанным ранее, так как левая крышка от правой отличается), эти регулировочные гайки кстати можно вращать затягивая тем самым и ослабляя их, для этого стальную пластинку шириной 49.5 мм и толщиной 3-4 мм изготовьте и ей по необходимо затяните данные гайки, но для проведения этой операции по регулировки нужно выполнить несколько моментов, первое это вам нужно будет при помощи штангенциркуля замерить расстояние между обоими крышками подшипников (см. фото 4 выше), после замера у вас должно получиться 0.15-0.20 мм в противном случае делайте регулировку, для этого заверните немного левую регулировочную гайку специальной пластиной изготовили вы которую ранее (см. фото 1 там правая гайка показана, а левая регулировочная гайка эта та которая идёт со стороны ведомой шестерни, ведомая это большая шестерёнка), заворачивать гайку нужно до того пока зазор полностью не уберётся в зацеплении шестерен главной передачи и после этого правую гайку точно так же заверните до упора, дальше левую регулировочную гайку немного подтяните пока боковой зазор в зацеплении шестерен главной передачи не будет выставлен в районе 0.08-0.13 мм (Данный зазор сложно проверить чем либо поэтому на ощупь его можно определить, для этого рукой возьмитесь за ведомую шестерню и покачивая её рукой а именно пальцами вы будете ощущать самый минимальный люфт и стук ударов зубьев при покачивании должен быть слышен), после выставления предварительный натяг подшипников всё с помощью тех же регулировочных гаек, для этого по не могу и равномерно затягиваем обе регулировочные гайки пока расстояние между крышками подшипников не будет входить в пределы 0. 15-0.20 мм (см. фото 4 выше), после этого окончательно проверьте боковой зазор в зацеплении шестерен главной передачи (Он не должен будет измениться), чтобы его проверить прочтите текст чуть выше описано там и в дополнение проверки данного зазора, пальцами руки возьмитесь за ведомую шестерню и медленно проверните её на три оборота (см. фото 2) при этом пальцами контролируйте люфт который должен быть минимален!

Ну и в завершение дадим совет, данные регулировочные гайки регулируют зазор между ведомой и ведущей шестерней редуктора, поэтому если у вас этот зазор будет выходить за рамки 0.08-0.13 мм, то в таком случае вращайте регулировочные гайки и отрегулируйте его, если же зазор будет меньше положенного то подтягивая одну из регулировочных гаек и ослабляя вторую на тот же угол, добейтесь того чтобы он опять вошёл в своё положенное значение!

Дополнительный видео-ролик:
Чтобы наглядно вы могли понимать как редуктор разобрать и собрать его, посмотрите два замечательных ролика ниже в которых даются грамотные советы по разборке и сборке редуктора заднего моста классических автомобилей.

https://www.youtube.com/watch?v=_Drg-gX4jdc

http://www.youtube.com/watch?v=YCdxrtX_M8o

Примечание!
Второе видео по ремонту редуктора смотрите ниже:

https://www.youtube.com/watch?v=bVXwDbT5FoM

редуктор заднего моста ваз? — Услуги и сервисы | Поиск специалистов

Капитальный ремонт двигателя, коробки, подвески

Цена договорная

Автокомпонент — Профессионально занимаемся капитальным ремонтом двигателя, коробки, подвески. Общий стаж работы наших мотористов 56 лет. Честные цены. Все формы оплаты: наличные, карты, расчетный счет юр. Лица. Для юр. Лиц при подписании договоров на обслуживание техники предусмотрены специальные условия. Все виды авторемонта легковых автомобилей и грузовиков до 3, 5т. В Уфе дешево. Гарантия полгода или 50 т. Пробега. Звоните с 10-00 до 22-00. Стоимость Ремонта мотора: Капремонт мотора от 16000. Снятие / установка двигателя в сборе — от 3000. Замена цепи/ремня Грм — от 2500. Замена масляного насоса — от 2000. Замена прокладки клапанной крышки — от 500. Замена прокладки головки блока (снять / поставить Гбц) — от 1500. Заменить подушку двс — от 500. Замена маслосъёмных колпачков без снятия Гбц — от 1500. Замена распределительного вала — от 1500. Замена коленчатого вала — от 7000. Замена сальника коленчатого вала — от 600. Регулировка клапанов — от 1000. Цены на Ремонт ходовой части / подвески: Замена сцепления — от 3500. Замена моста в сборе — от 2500. Замена полуоси — от 1000. Поменять Шрус наружный — от 1000. Поменять Шрус внутренний — от 1500. Замена привода в сборе — от 1000. Замена сальника полуоси — от 500. Замена реактивных тяг — от 800. Замена шаровой опоры — от 500. Замена кронштейна растяжки — от 500. Замена стойки в сборе — от 1000. Замена стабилизатора поперечной устойчивости — от 1800. Замена стойки стабилизатора (1 шт.) — от 500. Замена рычага в сборе — от 700. Замена пружин задних/передних — от 800. Замена амортизаторов (стойки) — от 800. Замена задней балки — от 2000. Замена подшипника ступицы — от 200. Разборка, сборка движка. Дизельный, бензиновый, карбюраторный, инжекторный, моновпрыск. Расточка, запрессовка, гильз(перегильзовка), хонингование блока цилиндров, шлифовка головки, коленвала. Ремонт поршней, колец, седел, направляющих клапанного механизма, притирка, распредвала, маслосъемных колпачков, гидрокомпенсаторов, помпы, термостата, шкивов, шестерней, вкладышей, сальников, турбины, масла, бензонасоса, топливного насоса, форсунок Common Rail, свечей зажигания, накала, датчиков, генератора, стартера, натяжителя, промывка инжектора. Трансмиссии, ходовой, коробок передач Кпп Мкпп Акпп вариатор, раздаток, карданных валов, подшипников ступиц, стоек, амортизаторов, пружин, рессор, стоек стабилизатора, сайлентблоков, шаровых, Шрус, наконечников, шарниров, дисков и корзин сцепления, шкворня, рулевого редуктора, рейки, гидроусилителя руля(Гур), крестовины, кардана, задней балки, подрамника, рычага, бампера, стекол, замков. Тормоза: колодки, Гтц(главный), рабочий, изготовление тормозных трубок, шланги, суппорта, прокачка. Отремонтируем радиатор системы охлаждения, патрубки отопителя(печки). Замена: выхлопной системы(глушитель): штаны, резонатор, гофра, катализатор, пламегаситель, сажевый фильтр. Электрика, компьютерная диагностика. Приборная панель, платы, компьютер, реле, проводка, коса, провода, разъемы, свет, фары. Марки ремонтируемых авто: Jeep, Dodge, Geely, Isuzu, Ldv, Maxus(Лдв Максус), Mazda, Mitsubishi, Great, Wall, Mercedes, Benz, Micra, Lotus(Лотус), Opel(Astra, Zafira, Kadett, Corsa), Peugeot(Пежо), Renault(Duster(Дастер), Logan, Kaptur(Каптур), Sandero(Сандеро), Clio, Laguna, Koleos, Megane), Citroen, Fiat, Audi(Ауди), Volkswagen( Vag, Polo, Tiguan, Golf, Touran, Passat, Lupo(Лупо), Bora, Sharan, Vento, Jetta, VW Transporter Т3, Т4, Т5), Seat, Skoda(Octavia, Rapid, Fabia, Superb, Yeti(Йети)), Bmw, Lexus, Volvo, Chrysler, Saab, Toyota, Honda, Acura, Pontiac, Subaru, Suzuki, Jaguar, Chery, Infiniti(Инфинити), Iveco(Ивеко), Datsun(Датсун), Yuejin, NJ, Foton, Aumar(Фотон, Аумар), Ford(Форд, Focus, Mondeo, Transit(Транзит), Kuga(Куга), Fusion, Explorer, Fiesta), Man, Scania(Скания), Smart, Byd, Land, Rover(Cruiser, Range), Chevrolet, GM, Kia(Rio, Ceed, Sportage, Sorento, Cerato, Optima), Hyundai(i30, Solaris(Солярис), Elantra, Accent, Getz, Creta, Grand, Starex(Старекс), Porter(Портер), Santa, Fe, Sonata), Daewoo(Aveo(Kalos), Gentra, Lanos, Lacetti, Nexia(Cielo), Nubira, Matiz, Espero, Damas, Magnus (Epica), Tico, Tosca, Tacuma(Rezzo, Vivant), Leganza, Musso, Prince, Winstorm), ssangyong, Camry, Rav 4, Outlander(Аутлендер), Nissan(Qashqai, Tucson, X-Trail), Жигули, Lada(Ваз, 2109, Богдан, 2110, 2114, Калина, Приора, Гранта, Нива, Лагрус, Веста, Xray, 4×4), Уаз(Хантер, Патриот, Профи, Буханка), Газель(Соболь, Валдай, Next), тагаз, Газ). Поможем купить и установить запчасть бу, контрактный Двс(дизель бензин). Сделать делать починить ремонтировать машина настройка настроить механическая автомат сто сервис то тс кап капиталка откапиталить капиталить перебрать Переборка обслуживание грузовой управление регулировать запрессовать поршневая Камминз Змз Умз компрессор слесарные сварочные арт: 105558.

Транспорт, перевозки

Республика Башкортостан, Уфа

Ремонт заднего моста ваз 2107

Главная » Ремонт


Редуктор заднего моста ВАЗ 2107 – это комплект механизмов, требующиеся, чтобы передавать вращающийся момента карданного вала на оси задних колес. Для понимания значения агрегата требуется знать, как передается энергия движка на колеса ВАЗ 2107.

Диск сцепления получает вращение от коленчатого вала, передавая его на первичный вал коробки передач. При выборе необходимой передачи, вращение переходит на вторичный, а затем на крестовину карданного вала, тянущегося под всей подвеской. Самим устройством распределяется момент вращение на полуось, приводящими в действие колеса. То есть, редуктор заднего моста помогает преобразовать вращающийся момент от карданного вала на полуоси.

Содержание

  1. Диагностика и причины неисправности
  2. Как произвести ремонт
  3. Правильная сборка
  4. Вместо вывода

Диагностика и причины неисправности

Если появляются характерные шумы при работе ВАЗ 2107, то возможно появление поломки редуктора. Для понимания нужно разогнать авто до 25 км/ч, при этом скорость потом набирается плавно. При появлении подозрительных гулов обязательно зафиксируйте показатели скорости.
После набора необходимой скорости медленно отпускается педаль газа, и осуществляется торможение. Снова нужно проверить наличие шумов и скорости, когда они слышны и пропадают.

Определенный шум может появиться и пропасть на одинаковой скорости. При наличии данной проблемы говорят, что требуется ремонт редуктора заднего моста ВАЗ 2107. Однако, для 100% уверенности обязательно нужно поставить машину на тормоз, завести нейтралку и начинать набирать обороты. Если шум появляется и в этом случае, то это никак не относится к редуктору. А вот при отсутствии гула, можно не сомневаться, в его неисправности.

Если говорить о причинах, то часто они кроются в некачественном масле. Бывает и такое, что оно полностью отсутствует. Кроме того, редуктор ломается из-за неисправностей различных деталей. Еще одной причиной может стать перелом полуоси.

Прежде чем приступать к ремонту, важно понять, что механизм хоть и не сложный, но требует точной регулировки. Если вы сомневаетесь в том, что сможете сделать все самостоятельно, то лучше сразу обратиться к специалистам.

Как произвести ремонт

Для начала снимите редуктор с машины, а потом зажмите в тески. Откручиваются оба болта для стопорных пластин и убираются.

Дальше помечаются подшипниковые крышки для их будущей сборки. Для этого потребуется кернер и с помощью молотка наносятся метки. Ключом №14 отворачиваются болты, и снимаются крышки.

Важно отметить, что крышки снимаются совместно с гайками регулировки. Также надо не забыть убрать обоймы роликовых подшипников.

Важно сразу осмотреть подшипники на предмет износа и возможности применения. Помечаются наружные обоймы от каждого подшипника, так как их подбирают парно и разукомплектовке они не подлежат.

Проверяется радиальный люфт, находящийся на шестеренках полуосей. Если его размер превышает 0,5 мм, то коробка заменяется. При нормальном состоянии снимается подшипник и откручивается планитарная шестерня.

Далее необходимо выбить при помощи наставки ось сателлитов и вытащить их.

Из корпуса редуктора нужно вытащить ведущий вал и шестерню. Для этого отлично подойдет выколотка из мягкого металла. Выбивается внутреннее колесо роликового подшипника.

Также требуется заменить регулировочную втулку на новую.

После сбития подшипника нужно снять кольцо регулировки.

Далее выколоткой нужно выбить наружные кольца подшипников.

Теперь можно перемывать все детали в керосине или дизельном топливе. После того, как сделали промывку, проводится диагностика всех деталей. Должны отсутствовать сколы, трещины. Если присутствуют данные дефекты, то детали важно заменить. При небольших задирах их можно заполировать наждачкой.

Правильная сборка

При использовании старых деталей, меняется только сальник и распорная втулка. Заменяя элементы основной пары требуется использовать новую распорную шайбу валовой шестерней и подшипником. Шайбу подбираются по размеру, который можно узнать на самом валу. Кольцо регулировки монтируют и запрессовывают наставкой на внутреннюю подшипниковую обойму.

Требуется установка распорной втулки. Ее помещают в картер. Монтируется новый сальник. Дальше надевается фланец и закручивается все новой гайкой. При монтаже новых подшипников, гайку нужно закрутить с усилием 16-200 кгс метр. После приработки усилие понизится до 6. При применении старых подшипников, затяжка происходит так же как и сальника.

Собирается дифференциал и устанавливается на место. Если полуосевые шестерни имели осевой люфт, то устанавливаются утолщенные шайбы. После этого можно прикручивать крышки.

Изготавливается специализированный ключ, чтобы отрегулировать подшипники.

Регулируется главная пара. С основной шестеренки гайку нужно завернуть до момента, пока не исчезнет зазор. Штангель поможет замерить зазор.

Затем затягивается вторая гайка и подтягивается на парочку зубцов. У первой гайки зазор 0,08-0,13 мм. Будет ощутим, если взять в руки за шестерню: появится слабый стук зубьев.

Контролируя зазор потихоньку подтягиваются обе гайки до момента увеличения 0,2 мм. Благодаря этому правильно натягиваются подшипники.
Далее поворачивается шестерня рукой, и пробуется люфт. Если он одинаковый в разных положениях, то ставятся стопорные пластины, затягиваясь болтами. Если этого нет, то говорят о деформированности коробки дифференциала, а следовательно, ей требуется замена.

Вместо вывода

Теперь вы знаете, как разобрать, отремонтировать и собрать редуктор заднего моста ВАЗ 2107. А, чтобы разобраться в теме еще больше, можете посмотреть наше тематическое видео.

999 views

Похожие материалы

Снятие, ремонт и замена заднего редуктора Нива ВАЗ 21213, 21214, 2131 lada 4×4

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Ключом «на 10» отворачиваем болт крепления стопорной пластины регулировочной гайки правого подшипника коробки дифференциала…

…и снимаем пластину.

Аналогично снимаем стопорную пластину регулировочной гайки левого подшипника.

Кернером помечаем расположение крышек подшипников коробки дифференциала на картере редуктора.

Накидным ключом «на 17» отворачиваем два болта крепления крышки правого подшипника коробки дифференциала…

…и вынимаем болты.

Снимаем крышку правого подшипника.

Вынимаем регулировочную гайку…

…и снимаем наружное кольцо подшипника коробки дифференциала.

Аналогично снимаем крышку, вынимаем регулировочную гайку и снимаем наружное кольцо левого подшипника коробки дифференциала.

Если подшипники коробки дифференциала не меняем, то помечаем их наружные кольца для того, чтобы не перепутать при сборке.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи, внутренними кольцами, сепараторами и роликами подшипников.

Из картера редуктора вынимаем ведущую шестерню в сборе с регулировочным кольцом, внутренним кольцом, сепаратором и роликами заднего подшипника и распорной втулкой.

Снимаем распорную втулку.

Нанося удары молотком через выколотку по внутреннему кольцу заднего подшипника редуктора,…

…снимаем внутреннее кольцо с сепаратором и роликами.

Снимаем регулировочное кольцо ведущей шестерни.

Извлекаем из гнезда картера редуктора сальник (см. тут).

Вынимаем маслоотражатель…

…и внутреннее кольцо переднего подшипника с сепаратором и роликами.

Выколоткой выбиваем наружное кольцо переднего подшипника ведущей шестерни…

…и вынимаем его.

Перевернув картер, аналогично выбиваем наружное кольцо заднего подшипника ведущей шестерни.

Для разборки дифференциала…

…съемником спрессовываем внутреннее кольцо подшипника коробки дифференциала.

При отсутствии съемника вставляем зубило между торцем внутреннего кольца подшипника и коробкой дифференциала.

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника.

В образовавшийся зазор вставляем две мощные отвертки (или монтажные лопатки) и спрессовываем…

…внутреннее кольцо подшипника с сепаратором и роликами.

Аналогично спрессовываем внутреннее кольцо другого подшипника.

Зажав коробку дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к коробке дифференциала.

Молотком с пластмассовым бойком сбиваем ведомую шестерню с коробки дифференциала…

…и снимаем шестерню.

Вынимаем ось сателлитов.

Проворачивая сателлиты, вынимаем их из коробки дифференциала.

Вынимаем полуосевые шестерни…

…и их опорные шайбы.

Перед сборкой промываем детали редуктора в керосине и осматриваем их. Проверяем состояние зубьев шестерен главной передачи. Повреждения хотя бы одного зуба (выкрашивание, задиры рабочей поверхности) недопустимы. Мелкозернистой шкуркой устраняем незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий в коробке дифференциала. При серьезных повреждениях деталей заменяем их на новые. При обнаружении даже незначительных повреждений поверхностей опорных шайб шестерен полуосей заменяем шайбы на новые (с подборкой толщины шайб). Подшипники ведущей шестерни и коробки дифференциала должны быть без износа, с гладкими рабочими поверхностями. Плохое состояние подшипников является причиной шума и заедания зубьев шестерен.

Внутренние кольца подшипников коробки дифференциала с сепараторами и роликами напрессовываем на коробку подходящим отрезком трубы. Закрепляем ведомую шестерню на коробке дифференциала.

При сборке дифференциала смазываем трансмиссионным маслом шестерни полуосей с опорными шайбами и сателлитами и устанавливаем их в коробку дифференциала. Проворачиваем сателлиты и шестерни полуосей так, чтобы совместить ось вращения сателлитов с осью отверстий в коробке дифференциала, и вставляем ось сателлитов. Осевой зазор каждой шестерни полуоси не должен превышать 0,1 мм. При увеличенном зазоре заменяем опорные шайбы шестерен полуосей новыми – большей толщины. Момент сопротивления вращению шестерен дифференциала не должен превышать 14,7 Н.м (1,5 кгс.м) – шестерни проворачиваются рукой.

Проверяем легкость вращения шестерен дифференциала.

Подходящей по диаметру инструментальной головкой (отрезком трубы) запрессовываем в гнездо картера наружное кольцо переднего подшипника.

Аналогично запрессовываем наружное кольцо заднего подшипника.

Правильное положение ведущей шестерни относительно ведомой обеспечивается подбором толщины регулировочного кольца, установленного между торцом ведущей шестерни и внутренним кольцом заднего подшипника. При замене главной пары редуктора или подшипников ведущей шестерни подбираем регулировочное кольцо. Для этого изготавливаем приспособление из старой ведущей шестерни: привариваем к шестерне пластину длиной 80 мм и шлифуем пластину в размер 50–0,02мм относительно торца шестерни (плоскости прилегания регулировочного кольца).

Приспособление, изготовленное из старой ведущей шестерни.

Протачиваем (или обрабатываем мелкой шкуркой) место установки заднего подшипника на ведущей шестерне для того, чтобы внутреннее кольцо подшипника устанавливалось по скользящей посадке. На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника с сепаратором и роликами и вставляем приспособление в картер. Затем устанавливаем внутреннее кольцо переднего подшипника с сепаратором и роликами и фланец ведущей шестерни. Проворачивая за фланец шестерню для правильной установки роликов подшипников, затягиваем гайку крепления фланца моментом 7,9–9,8 Н.м (0,8–1,0 кгс.м).

Закрепляем картер на верстаке так, чтобы его привалочная плоскость располагалась горизонтально. Устанавливаем лекальную линейку в постели подшипников ребром для того, чтобы касание линейки постелей происходило по линии.

Набором плоских щупов определяем величину зазора между линейкой и пластиной приспособления.

Толщину регулировочного кольца определяем по разнице между зазором и отклонением от номинального положения новой шестерни (с учетом знака отклонения).

Маркировка отклонения от номинального положения (в сотых долях миллиметра со знаками «плюс» или «минус») нанесена на конической части хвостовика шестерни.

Например, измеренный зазор равен 2,90 мм, а на шестерне нанесено отклонение от номинального положения –15. Переводим отклонение в миллиметры: –15 x 0,01 = –0,15.

Требуемая толщина регулировочного кольца составит: 2,90–(–0,15) = 3,05 мм.

Устанавливаем регулировочное кольцо требуемой толщины на новую ведущую шестерню. Извлекаем приспособление из картера редуктора и снимаем внутренние кольца переднего и заднего подшипников с сепараторами и роликами.

Подходящим отрезком трубы напрессовываем на новую ведущую шестерню внутреннее кольцо заднего подшипника с сепаратором и роликами.

Вставляем ведущую шестерню в картер редуктора. Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника с сепаратором и роликами и маслоотражатель. Смазав рабочую кромку нового сальника смазкой Литол-24, запрессовываем его в гнездо картера. Устанавливаем фланец ведущей шестерни.

Застопорив фланец, постепенно затягиваем гайку его крепления динамометрическим ключом до момента 118 Н. м (12 кгс.м).

Предварительный натяг подшипников ведущей шестерни контролируем динамометром,…

…периодически проверяя момент сопротивления подшипников вращению ведущей шестерни.

Если момент сопротивления вращению оказался менее 157 Н.см (16 кгс.см) – для новых подшипников, а для подшипников после 30 км пробега – менее 39,2 Н.см (4 кгс.см), то подтягиваем гайку крепления фланца, не превышая момент затяжки. После этого вновь проверяем момент сопротивления вращению ведущей шестерни.

Если момент сопротивления оказался более 197 Н.см (20 кгс.см) – для новых подшипников, а для приработанных подшипников – более 59,0 Н.см (6 кгс.см), то предварительный натяг подшипников превышен.

В этом случае необходимо заменить чeрезмерно деформированную распорную втулку новой и повторно провести сборку и регулировку.

Устанавливаем в картер редуктора дифференциал в сборе с подшипниками и регулировочные гайки так, чтобы они соприкасались с наружными кольцами подшипников. Затягиваем болты крышек подшипников требуемым моментом.

Из стальной пластины шириной 49,5 мм и толщиной 3–4 мм изготавливаем специальный ключ для затяжки регулировочных гаек.

Регулировку бокового зазора в зацеплении шестерен главной передачи и предварительный натяг подшипников коробки дифференциала проводим одновременно, в несколько этапов.

Штангенциркулем измеряем расстояние между крышками подшипников.

Заворачиваем левую регулировочную гайку (со стороны ведомой шестерни) до полного устранения зазора в зацеплении шестерен главной передачи.

Заворачиваем правую гайку до упора и подтягиваем ее на 1–2 зуба гайки.

Затягивая левую гайку, устанавливаем требуемый боковой зазор 0,08–0,13 мм в зацеплении шестерен главной передачи.

При этом зазоре, покачивая ведомую шестерню, пальцами руки ощущаем минимальный люфт в зацеплении шестерен, сопровождающийся легким стуком зуба о зуб.
При затяжке гаек крышки подшипников коробки дифференциала расходятся и расстояние между ними увеличивается.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,15–0,20 мм. Установив предварительный натяг подшипников, окончательно проверяем боковой зазор в зацеплении шестерен главной передачи, который не должен измениться. Для этого,…

…медленно проворачивая ведомую шестерню на три оборота, пальцами контролируем люфт в зацеплении каждой пары зубьев.

Если зазор в зацеплении окажется больше требуемого (0,08-0,13 мм) , то вращением регулировочных гаек приближаем ведомую шестерню к ведущей или отодвигаем, если зазор меньше. Чтобы при этом сохранить установленный предварительный натяг подшипников, ведомую шестерню перемещаем, подтягивая одну из регулировочных гаек и ослабляя другую на тот же угол.

После регулировки устанавливаем стопорные пластины регулировочных гаек и закрепляем их болтами.

устройство, неисправности и регулировка, замена подшипника полуоси, инструкции с фото и видео

Задний мост классических «Жигулей» является неотъемлемой частью автомобиля, без которой было бы невозможно его передвижение. Узел состоит из нескольких механизмов, к которым через карданную передачу передаётся крутящий момент от двигателя и коробки передач. Являясь владельцем ВАЗ 2106 необходимо знать о возможных неполадках заднего моста и уметь устранять их своими силами.

Содержание

  • Задний мост ВАЗ 2106 — назначение

  • Технические характеристики заднего моста

    • Таблица: характеристики заднего моста «шестёрки»

  • Устройство заднего моста ВАЗ 2106

    • Корпус

    • Редуктор

    • Полуоси

  • Как проявляются неисправности моста

    • Чрезмерный шум со стороны задних колёс

    • Постоянный шум заднего моста во время движения

    • Шум при разгоне машины

    • Шум при ускорении и торможении мотором

      • Видео: выявление причины шумов в заднем мосту

    • Шумы на поворотах

    • Стук в начале движения

    • Течь масла

  • Ремонт заднего моста

    • Замена сальника полуоси

      • Видео: замена роликоподшипника полуоси «Жигулей»

    • Замена сальника хвостовика

      • Таблица: параметры сальников заднего моста ВАЗ 2106

    • Замена прокладки редуктора

    • Замена подшипника полуоси

    • Ремонт редуктора

      • Проверка состояние элементов

      • Талица: размеры подшипников заднего моста

      • Сборка и регулировка РЗМ

      • Видео: ремонт заднего редуктора на «шестёрке»

  • Масло в задний мост

    • Проверка уровня и доливка масла

Задний мост ВАЗ 2106 — назначение

В конструкции автомобиля задний мост (ЗМ) играет важную роль. Посредством этого узла связываются друг с другом ведущие колёса, а также производится их крепление к кузову и передача на них крутящего момента. Узел состоит из нескольких отдельных элементов, которые со временем могут изнашиваться и требовать ремонта либо замены. Поэтому конструкцию заднего моста ВАЗ 2106, его неисправности и ремонт стоит рассмотреть детальнее.

Задний мост расположен в задней части автомобиля и предназначен для крепления колёс, задней подвески и передачи крутящего момента на колёса

Технические характеристики заднего моста

По своей конструкции и характеристикам ведущие мосты всех классических «Жигулей» одинаковы. Разница заключается лишь в передаточных числах главных пар.

Таблица: характеристики заднего моста «шестёрки»

ПараметрПоказатель
Заводской каталожный номер21062402010
Длина, мм1400
Диаметр картера, мм220
Диаметр «чулка», мм100
Масса без колёс и масла, кг52
Вид передачиГипоидная
Значение передаточного числа3,9
Необходимый объём смазки в картере, см31,3–1,5

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

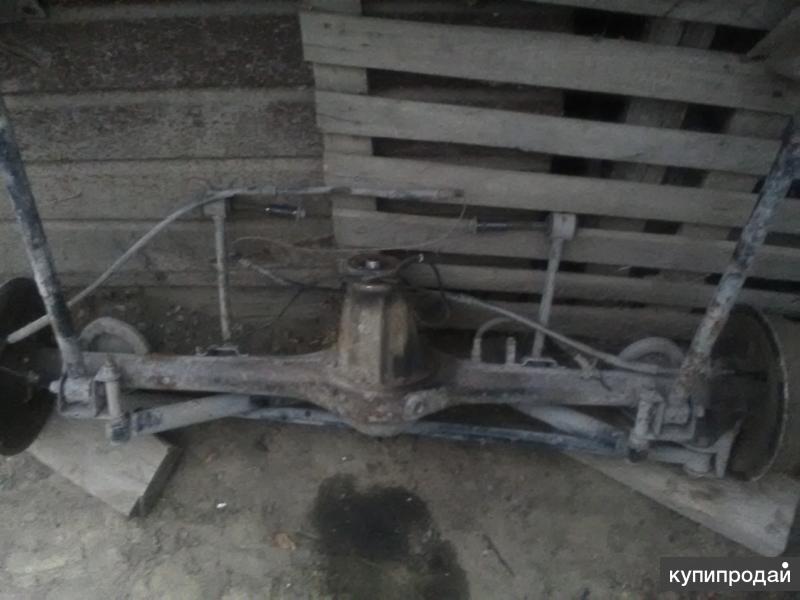

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединённых между собой пустотелых кожухов

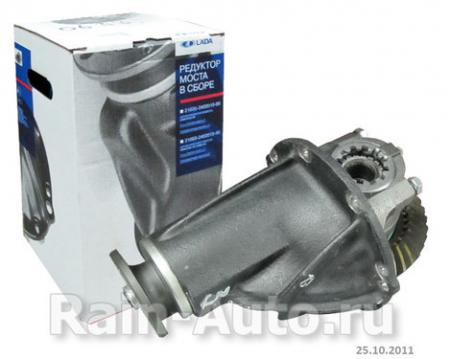

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Как проявляются неисправности моста

Задний мост ВАЗовской «шестёрки» наделён своими характерными неполадками, которые проявляются тем или иным образом.

Чрезмерный шум со стороны задних колёс

Причин появления большого шума со стороны колёс задней оси может быть не так много:

  • ослабло крепление колеса. В этом случае необходимо проверить и подтянуть крепёж;
  • поломка полуосевого подшипника. Подшипник полуоси со временем изнашивается, в результате чего появляется характерный шум. Полуось требуется осмотреть и заменить неисправный элемент.

Постоянный шум заднего моста во время движения

Несвойственные для нормальной работы ЗМ звуки в большинстве случаев указывают на появление неполадок. К основным причинам неисправностей относятся:

Шум при разгоне машины

Появлению шумов при разгоне транспортного средства могут сопутствовать такие причины:

Шум при ускорении и торможении мотором

Если шум со стороны ЗМ присутствует при разгоне и замедлении мотором, то причина возможна в следующем:

  • чрезмерный износ либо повреждение подшипников хвостовика. Требуется разборка и диагностика редуктора;
  • неправильная установка зацепления зубьев конической и планетарной шестерён. Устраняется путём проверки целостности деталей и установки правильного зазора.
Видео: выявление причины шумов в заднем мосту

Шумы на поворотах

Посторонние шумы могут проявляться не только при прямолинейном движении, но и при прохождении поворотов. Этому могут сопутствовать такие причины:

  • затруднённое прокручивание сателлитов на оси. Требуется разборка, проверка исправности и замена элементов, состояние которых не позволяет использовать их и дальше;
  • подклинивание полуосевых шестерён. Если шестерни и поверхности, с которыми они соприкасаются, имеют незначительные повреждения, то их зачищают наждачкой. В ином случае вышедшие из строя элементы необходимо заменить;
  • неправильная установка зацепления шестерён дифференциала. Требуется диагностика и правильная регулировка зазора;
  • поломка полуосевых подшипников. Неисправные элементы необходимо заменить.

Стук в начале движения

Если «шестёрочный» редуктор заднего моста (РЗМ) издаёт стук, как только авто начинает движение, то это может указывать на следующее:

  • чрезмерный зазор между фланцем и коничкой. Требуется осмотр шлицевого соединения и замена изношенных деталей;
  • увеличенный зазор между хвостовиком и планетаркой. Устраняется путём выставления зазора;
  • повышенный износ места посадки под ось сателлитов. При такой поломке коробка подлежит замене;
  • опустился крепёж штанг задней подвески. Требуется проверка и при необходимости подтяжка болтов.

Течь масла

Смазка из ЗМ может вытекать по следующим причинам:

  • износ манжеты конической шестерни. При появлении течи со стороны хвостовика, сальник необходимо заменить;
  • повреждение полуосевого сальника. Если на тормозных щитках появились следы смазки, то это свидетельствует об износе уплотнения полуоси, что требует его замены;
  • ослабло крепление редуктора к чулку ЗМ либо повредилась прокладка. В такой ситуации необходимо подтянуть крепёж либо заменить уплотнитель.

При вытекании масла ускоряется процесс износа шестерён

Ремонт заднего моста

Выяснив, как проявляются неисправности заднего моста ВАЗ 2106, необходимо ознакомиться, каким образом их устранять. В зависимости от возникшей поломки может потребоваться как полная разборка моста, т. е. демонтаж полуосей и редуктора, так и частичная. Поэтому устранение каждой из возможных неисправностей рассмотрим по отдельности.

Замена сальника полуоси

Полуосевой сальник меняется довольно просто и требует минимального набора инструментов:

  • домкрат;
  • вороток;
  • головка на 17;
  • ударный съёмник;
  • плоская отвёртка.

Манжетное уплотнение меняем в таком порядке:

  1. Срываем болты крепления колеса с нужной стороны, поддомкрачиваем машину и полностью снимаем колесо.
  2. Демонтируем барабаны тормозного механизма.

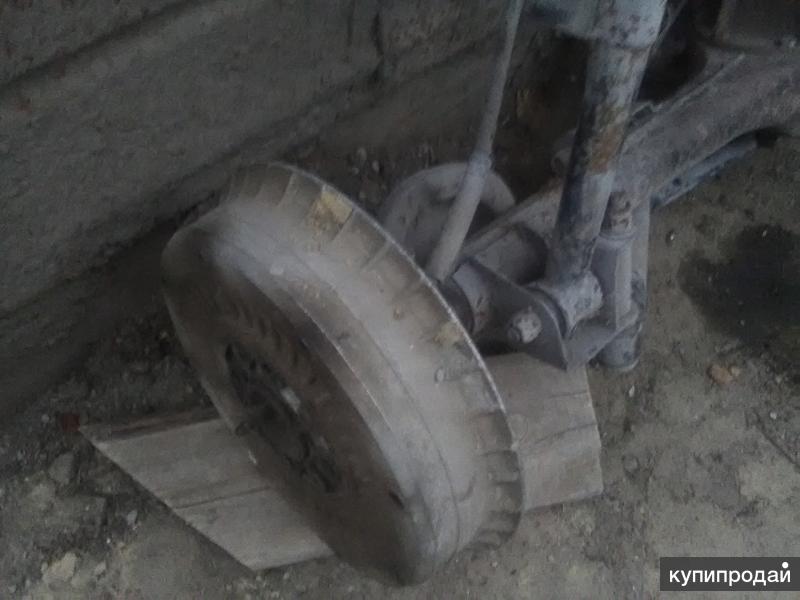

    Тормозной барабан снимаем с полуоси, если нужно сбиваем его через деревянную наставку

  3. Головкой на 17 с воротком откручиваем крепление полуоси к фланцу чулка.

    Для снятия полуоси необходимо отвернуть 4 гайки головкой на 17

  4. Снимаем с болтов гравёрные шайбы.

    Отвернув крепёж, снимаем гравёрные шайбы

  5. Специальным съёмником или подходящей наставкой выбиваем полуось из корпуса ЗМ.

    При помощи ударного съёмника выбиваем полуось из чулка заднего моста

  6. При помощи отвёртки, раздвижных пассатижей или другого подходящего инструмента вынимаем старый сальник.

    При помощи клещей извлекаем из чулка сальник полуоси

  7. Новое манжетное уплотнение устанавливаем с применением подходящей оправки.

    Новую манжету устанавливают при помощи подходящей наставки

  8. Слегка смазываем рабочую поверхность сальника Литолом и и монтируем полуось обратно.
Видео: замена роликоподшипника полуоси «Жигулей»

Замена сальника хвостовика

Чтобы заменить манжету конички потребуется следующий перечень инструментов:

  • торцовый ключ на 13 и на 17;
  • головка на 24;
  • вороток;
  • динамометрический ключ;
  • ёмкость для слива масла;
  • шестигранник по размеру маслозаливной пробки;
  • раздвижные пассатижи.

Замену сальника производим на эстакаде следующим образом:

  1. Ставим авто на ручной тормоз.
  2. Выкручиваем сливную пробку картера ЗМ и сливаем смазку в подготовленную ёмкость.

    Отвернув пробку, сливаем масло из заднего моста

  3. Отворачиванием четыре гайки, которыми крепится кардан к фланцу редуктора и отводим сам кардан в сторону.

    Для разъединения кардана и фланца заднего моста отворачиваем соответствующее крепление

  4. Откручиваем гайку хвостовика.

    Гайку крепления фланца откручиваем ключом или головкой на 24

  5. Демонтируем фланец и шайбу.

    Снимаем с хвостовика фланец вместе с шайбой

  6. Плоской отвёрткой или другим инструментом зацепляем сальник и достаём его из редуктора.

    Клещами извлекаем старый сальник из редуктора

  7. Новое манжетное уплотнение устанавливаем с использованием наставки, после чего собираем всё обратно.

    Для установки сальника используем подходящую по размеру наставку

  8. Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н. м.

    Гайку хвостовика затягиваем динамометрическим ключом с моментом 120–225 Н.м

Из личного опыта могу сказать следующее: если масло из редуктора не «льётся рекой», а едва только появились признаки утечки, то не стоит спешить с заменой сальника. Между подшипниками ведущей шестерни конструкцией предусмотрена установка распорной втулки, которая во время заворачивания гайки хвостовика сжимается, обеспечивая необходимый преднатяг подшипников. При замене манжетного уплотнения, гайка отворачивается, а при её затяжке втулка уже не в состоянии выполнять свою функцию и по-хорошему её нужно заменить, но для этого требуется разобрать редуктор, чего практически никто не делает. В результате гайка конички со временем будет отпускаться, как бы её ни затягивали.

Таблица: параметры сальников заднего моста ВАЗ 2106

ПараметрСальник
ПолуосиХвостовика
Внешний диаметр, мм4568
Внутренний диаметр, мм3035,8
Толщина, мм812
Артикул2101–24010342101–2402052–01

Замена прокладки редуктора

Течь смазки между РЗМ и чулком хоть и редко, но возникает. В этом случае потребуется демонтировать узел для замены уплотнителя. Для работы потребуются те же инструменты, что и при демонтаже полуоси. Дополнительно нужно подготовить головку на 12 и трещотку. Ремонт проводится следующим образом:

  1. Сливаем масло с ЗМ.
  2. Повторяем п. 1–5 по замене полуосевой манжеты, демонтируя полуоси с обеих сторон.
  3. Разъединяем кардан и фланец РЗМ.
  4. Головкой с воротком или трещоткой срываем и отворачиваем крепление редуктора к корпусу.

    Редуктор крепится к чулку болтами, отворачиваем их

  5. Аккуратно демонтируем редуктор, учитывая, что его вес составляет более 10 кг.

    Отвернув крепление механизма, снимаем его с автомобиля

  6. Плоскость редуктора и чулка, соприкасающиеся между собой, очищаем от загрязнений. Возможно, придётся удалить ножом старую прокладку.
  7. Устанавливаем новый уплотнитель и собираем ЗМ в обратной последовательности.

    После очистки поверхности устанавливаем новую прокладку

Замена подшипника полуоси

Процедура замены подшипника полуоси на «шестёрке» – мероприятие довольно трудоёмкое. Помимо самого шарикоподшипника и новой втулки потребуются следующие инструменты:

  • вороток;
  • головка на 17;
  • молоток;
  • плоская отвёртка;
  • зубило;
  • болгарка;
  • паяльная лампа или газовая горелка.

Процесс замены подшипника состоит из следующих шагов:

  1. Повторяем п. 1–5 по замене манжеты полуоси.
  2. После того как полуось будет снята, зажимаем её в тисах.
  3. При помощи болгарки разрезаем втулку.

    Болгаркой разрезаем втулку

  4. Наставляем на кольцо зубило и наносим по нему удары молотком.

    Втулку разбиваем при помощи молотка и зубила

  5. Подходящей наставкой, например, отрезком трубы, сбиваем подшипник с полуоси. В крайнем случае разрезаем, а затем раскалываем внешнее кольцо и сбиваем внутреннее.

    Сбиваем подшипник с полуоси, наставляя на него деревянный брусок и нанося удары молотком

  6. Путём внешнего осмотра полуоси выясняем, можно ли эксплуатировать её и дальше. Если на шлицах либо в месте монтажа подшипника есть следы износа, то полуось меняем на исправную.

    После снятия подшипника нужно обязательно проверить полуось на предмет повреждений и деформации

  7. Перед запрессовкой нового подшипника снимаем с него пыльник и набиваем смазку Литол-24, после чего ставим пыльник обратно.

    Набиваем в подшипник смазку Литол-24 или ей подобную

  8. Смазываем посадочное место под подшипник.

    Посадочное место под подшипник также смазываем

  9. Устанавливаем деталь пыльником к фланцу, используя подходящую наставку.
  10. Для установки втулки греем её газовой горелкой, пока она не покроется белым налётом.

    Чтобы кольцо было проще насадить на полуось, его нагревают газовой горелкой или паяльной лампой

  11. Зажимаем втулку клещами и накидываем на полуось.
  12. Для максимально плотной посадки втулки к подшипнику, забиваем её молотком и даём остыть.

    Когда втулка будет насажена, даём время ей остыть

  13. Сборку производим в обратном порядке.

Во время замены полуосевого подшипника, новый сальник необходимо установить даже в том случае, если до этого не было признаков течи масла.

В моей практике однажды был применён способ демонтажа подшипника посредством его нагрева газовой горелкой. После тщательного прогрева, полуось ударялась о землю или деревянный брус шлицевой стороной и подшипник сбивался. Однако при таком способе нужно быть аккуратным, поскольку в процессе нагрева подшипника также нагревается смазка внутри него. При попытке сбить деталь с полуоси, горячее смазывающее вещество легко может попасть на руки. Поэтому, демонтируя подшипник путём нагрева, следует предварительно вымыть его от смазки.

Ремонт редуктора

Ремонт РЗМ ВАЗ 2106 выполняют при замене главной пары, неисправностях подшипников хвостовика или шестерён дифференциала. В этом случае редуктор требуется демонтировать, разобрать и провести деффектовку с последующей заменой неисправных элементов, а после собрать и отрегулировать узел. Для разборки понадобится следующий перечень инструментов:

  • набор гаечных ключей;
  • молоток;
  • съёмник подшипников.

Процедуру выполняем в таком порядке:

  1. После демонтажа редуктора зажимаем его в тисках.
  2. Ключом на 10 откручиваем крепление и снимаем фиксирующие скобы гаек обоих подшипников.

    Стопорная пластина удерживается болтом, отворачиваем его и снимаем саму пластину

  3. Делаем отметки на бугелях бородком, чтобы избежать путаницы при сборке.

    Крышки подшипников помечаем бородком

  4. Откручиваем болты крышек.

    Ключом на 17 откручиваем крепление крышки подшипника и вынимаем болты

  5. Снимаем бугели, гайки и кольца подшипников.

    Достаём из корпуса регулировочную гайку

  6. Достаём из корпуса РЗМ ведомую шестерню вместе с дифференциалом.

    Из корпуса редуктора вынимаем коробку дифференциала с ведомой шестернёй

  7. Вынимаем хвостовик хвостовик с роликоподшипником.

    Из картера вынимаем коническую шестерню вместе с подшипником

  8. Распорная втулка остаётся внутри картера либо на самом валу, снимаем её.

    Снимаем с ведущей шестерни распорную втулку

  9. Оцениваем состояние внутреннего подшипника. Если сепаратор или ролики имеют повреждения, демонтируем деталь, сбивая её с вала шестерни бородком.

    Выколоткой сбиваем задний подшипник

  10. Под подшипником стоит кольцо, снимаем его с вала.

    Снимаем с вала регулировочное кольцо

  11. Поддеваем и извлекаем из копуса манжету и достаём шайбу маслоотражателя.

    Вынимаем из корпуса редуктора маслоотражатель

  12. Вынимаем второй подшипник ведущей шестерни. Он также подлежит замене в случае видимых повреждений.

    Вынимаем из редуктора подшипник

  13. Внешние кольца обоих подшипников выбиваем подходящей наставкой.

    Выколоткой выбиваем наружную обойму переднего подшипника

  14. При необходимости замены подшипников дифференциала, демонтируем их съёмником. Процедуру можно выполнить также зубилом.

    Демонтируем подшипник с коробки дифференциала при помощи съёмника

  15. Для снятия планетарной шестерни фиксируем коробу дифференциала в тисах и отворачиваем крепление.

    Дифференциал крепится к ведомой шестерне при помощи восьми болтов, отворачиваем их

  16. Чтобы сбить шестерню достаточно несколько раз ударить по ней пластмассовым молотком.

    Сбиваем шестерню молотком с пластмассовым бойком

  17. Достаём из коробки дифференциала ось сателлитов.

    Вынимаем из коробки ось сателлитов

  18. Вынимаем сателлиты.

    Достаём из коробки сателлиты дифференциала

  19. Извлекаем шестерни полуосей и шайбы.

    Вынимаем полуосевые шестерни и шайбы

Без полной разборки редуктора выполнить деффектовку узла невозможно.

Проверка состояние элементов

Для оценки состояния деталей редуктора очищаем их от остатков масла, возможно, стружки. Элементы промываем в солярке или керосине, после чего внимательно осматриваем их:

Талица: размеры подшипников заднего моста

ПараметрПодшипник
Хвостовика переднийХвостовика заднийКоробки дифференциалаПолуоси
Внешний диаметр, мм6773,036272
Внутренний диаметр, мм2834,933330
Толщина, мм20,526,981619
Артикул2101–24020252101–24020412101–2403036180306

Сборка и регулировка РЗМ

Правильная сборка и регулировка — наиболее ответственные этапы в процессе ремонта редуктора и в целом заднего моста. От этих процедур зависит корректная работа механизма и продолжительность его эксплуатации. Собираем узел следующим образом:

  1. Наставкой насаживаем новые подшипники дифференциала.
  2. Внутрь коробки ставим все составляющие, смазав их трансмиссионным маслом.
  3. Перемещаем шестерни и вставляем ось сателлитов.
  4. Проверяем осевой зазор каждой из шестерён. Если он превышает 0,1 мм, то подбираем более толстые шайбы. Если с помощью последних не удаётся устранить зазор, шестерни следует заменить.

    Шестерни дифференциала должны вращаться от руки

  5. Монтируем внешние кольца подшипников ведущей шестерни в корпус узла.

    С помощью подходящей наставки запрессовываем наружную обойму подшипника конической шестерни

  6. Чтобы правильно установить коничку и планетарку друг относительно друга, подбираем толщину регулировочной шайбы. Для облегчения этого процесса делаем приспособление, применяя старый хвостовик, к которому привариваем металлическую пластину 80 мм*50 мм.

    Из старой ведущей шестерни изготавливаем приспособление для регулировки зацепления шестерён главной пары

  7. Накидываем подшипник на вал и вставляем в корпус. Ставим второй подшипник и фланец, зажимая гайку с моментом 7,9–9,8 Нм. Зажимаем РЗМ в тисах таким образом, как это показано на фото. На места прилегания подшипников дифференциала помещаем металлическую линейку или пруток.
  8. Посредством щупов определяем расстояние между коничкой и используемым инструментом.

    Замеряем зазор между приспособлением и металлическим стержнем

  9. Согласно полученным значениям, а также тем, что указаны на валу шестерни, рассчитываем регулировочную шайбу. Если зазор получился 2,9 мм, а значение на шестерне составляет -8 (сотые доли миллиметра), то шайбу нужно установить толщиной 2,9-(-0,08)=2,98 мм.

    На ведущей шестерне указывается отклонение от номинального значения

  10. Устанавливаем на коничку шайбу и подшипник.

    Устанавливаем на вал шестерни регулировочное кольцо и насаживаем сам подшипник

  11. Помещаем малую шестерню в корпус и надеваем новую втулку, подшипник, маслоотражающую шайбу, монтируем манжету и фланец.
  12. Зажимаем фланец динамометрическим ключом усилием 12 кгс*м.
  13. Чтобы подшипники хвостовика были затянуты правильно, проверяем момент их вращения динамометром: значение должно быть около 7,9–9,5 кгс. При меньших показателях гайку подтягиваем ещё, осуществляя контроль момента затяжки, чтобы он не был более 26 кгс*м.

    Момент проворачивания фланца должен составлять 9,5 кгс

  14. Ставим ведомую шестерню с коробкой в корпус и крепим крышки подшипников.
  15. Из металла вырезаем пластину шириной 49,5 мм для проворачивания регулировочных гаек.

    Вырезаем металлическую пластину для регулировки подшипников дифференциала

  16. Немного подкручиваем гайку возле ведомой шестерни, убирая зазор между хвостовиком.
  17. Закручиваем аналогичную гайку с другой стороны.
  18. Ещё слегка зажимаем гайку возле ведомой шестерни, подбирая боковой зазор между коничкой 0,08–0,13 мм.
  19. Для установки преднатяга подшипников зажимаем гайки до тех пор, пока крышки подшипников не разойдутся на 0,2 мм, что можно определить штангенциркулем.

    Замеряем расстояние между крышками штангенциркулем

  20. В ходе регулировки одновременно проверяем зазор между хвостовиком и планетаркой, а также зажатие подшипников. Если с одной стороны производится подтягивание гайки, то с другой следует отпустить деталь на такой же угол.
  21. Когда регулировка будет завершена, устанавливаем все ранее демонтированные элементы и крепим редуктор к чулку.
Видео: ремонт заднего редуктора на «шестёрке»

Не так давно мне пришлось ремонтировать редуктор своими силами. В связи с тем, что специальных инструментов у меня нет, как, впрочем, и у многих владельцев «Жигулей», а покупать их для одноразовой процедуры будет стоить недёшево, регулировку пришлось проводить подручными инструментами. Установку правильного положения конической и планетарной шестерён я производил по пятну контакта. Регулировку взаимного положения шестерён я производил подбором шайб на коничке, а также посредством соответствующих гаек подшипников дифференциала смещал последний вместе с ведомой шестернёй в ту или иную сторону. Для определения пятна контакта я использовал обычную краску в аэрозоле, распыляя её на зубья планетарной шестерни. После её прокручивания на зубьях оставались пятна, соответствующие месту соприкосновения шестерён. Процедура хоть и требует больших временных затрат, но позволяет довольно точно выставить взаимное положение обеих шестерён. Зазор между ними я определял также без специальных инструментов: делал его минимальным, но при этом чтобы не было закусывание, т. е. зубья шестерён друг на друга попадать не должны.

Для определения пятна контакта между шестернями главной пары можно использовать краску

Для понимания того, как регулировать шестерни по пятну контакта, следует обратиться к приведённому ниже изображению.

В зависимости от положения конической и планетарной шестерён, пятно контакта будет отличаться

Масло в задний мост

На ВАЗ 2106 трение внутренних элементов заднего моста снижается посредством трансмиссионного масла класса GL5 вязкостью 85W-90. Объём вещества составляет 1,3 л. Подобных масел сегодня существует немало, но для «Жигулей» можно использовать менее дорогое, например, ТАД-17.

Менять смазку в заднем мосту рекомендуется через каждые 50 тыс. км. пробега.

В задний мост ВАЗ 2106 можно заливать масло ТАД-17

Проверка уровня и доливка масла

Для проверки уровня смазки и доливки потребуется ключ на 17 и специальный шприц. Процедура состоит из таких шагов:

  1. Автомобиль устанавливаем на ровную площадку.
  2. Отворачиваем маслозаливную пробку и оцениваем пальцем уровень масла: он должен быть на уровне нижней кромки заливного отверстия.

    Проверить уровень масла в ЗМ можно пальцем, открутив заливное отверстие

  3. Если требуется, производим доливку при помощи специального шприца до необходимого объёма, после чего заворачиваем пробку и вытираем подтёки ветошью.

    Для заливки масла следует использовать специальный шприц

Если масло требуется заменить, то попросту сливаем его в подходящую тару, давая хорошо стечь, а после заливаем новое в нужном объёме.

Задний мост ВАЗовской «шестёрки» является довольно надёжным узлом и не требует к себе много внимания. Необходимость ремонта если и возникает, то нечасто. Наиболее распространённые проблемы — течь сальников полуоси или хвостовика. Их замена проста и не вызывает вопросов. Более сложная процедура — замена подшипников полуоси или ремонт редуктора. Однако эти механизмы также можно отремонтировать в гаражных условиях, внимательно ознакомившись и следуя пошаговым инструкциям.

  • Автор: Владимир Долженков
