Особенности системы охлаждения ГАЗ-3110
Система охлаждения жидкостная закрытая с принудительной циркуляцией жидкости
Герметичность системы охлаждения позволяет двигателю работать при температуре охлаждающей жидкости, превышающей 100º С, но при загорании сигнализатора перегрева охлаждающей жидкости (выше 105° С) двигатель должен быть остановлен и причина перегрева устранена.
Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка и соединительных шлангов и трубок.
К системе охлаждения также подсоединен радиатор отопителя.
Давление в системе создает водяной насос, который приводится в действие ремнем от коленчатого вала.
Из насоса жидкость подается в рубашку охлаждения двигателя.
Из рубашки жидкость поступает в термостат.
В зависимости от температуры жидкости дальше она проходит в водяной насос (при низкой температуре) или в радиатор (при высокой температуре), откуда, охладившись, поступает в водяной насос.
На автомобилях с двигателем ЗМЗ—4062 установлен злектрический вентилятор, закрепленный на кожухе вентилятора, который в свою очередь закреплен на радиаторе.
На автомобилях с двигателями ЗМЗ—402 или ЗМЗ—4021 вентилятор приводится в действием ремнем от коленчатого вала двигателя.
Система охлаждения заполнена охлаждающей жидкостью Тосол—А40М.
Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Уровень охлаждающей жидкости в расширительном бачке на холодном двигателе должен быть но метке MIN или выше её на 20 — 40 мм.
При необходимости, долейте охлаждающую жидкость в расширительный бачок.
В случае частой доливки проверьте герметичность системы.
При значительной утечке жидкости для восстановления уровня допускается в исключительных случаях использование воды.
При этом неизбежно понизится плотность смеси и повысится температура её замерзания. Поэтому при первой возможности следует заменить смесь свежей охлаждающей жидкостью.
ГАЗ 3110 | Система охлаждения
Система охлаждения
Хорошо видно: уровень охлаждающей жидкости в прозрачном компенсационном бачке рядом с правой амортизацион-ной стойкой.
Если вы часто доливаете небольшие объемы воды, то проверьте систему на герметичность и ближе к осени добавьте антифриза.
В нормальных рабочих условиях всегда пребывает система охлаждения Mondeo, то есть в здоровом температурном диапазоне. Охлаждение представляет собой союз нескольких агрегатов: теплообменник (радиатор), водяной насос, вентилятор системы охлаждения, термостат, расширительный бачок, трубопроводы охлаждающей жидкости и шланги являются лишь статистами для охлаждающей жидкости, которая выполняет свою работу в блоке цилиндров и головке цилиндров под постоянным давлением в филигранной сети из строго пропорциональных водяных каналов, так называемой водяной рубашки. Сохраненная в водяной рубашке избыточная тепловая энергия от сгорания отводится теплообменником в атмосферу. По каким потайным путям охлаждающая жидкость циркулирует в Mondeo, зависит, разумеется, от температуры двигателя и текущих условий использования.
При холодном двигателе – малый круг циркуляции охлаждающей жидкости
После каждого пуска холодного двигателя охлаждающая жидкость вначале пульсирует по малому кругу, он ограничивается водяной рубашкой и радиатором отопителя. На этом этапе работающий в новом Mondeo от электричества термостат задерживает движение потока к радиатору до тех пор, пока двигатель не достигнет своей рабочей температуры.
Это важная причина. Так как циркулирующий объем жидкости в малом контуре циркуляции
меньше – двигатель таким образом раньше достигает нужной температуры и выбрасывает
меньше отработавшего газа.
Координируемое термостатом взаимодействие элементов воздух и вода защищает двигатель от одновременно холодного шока и горячего коллапса.
При прогретом двигателе – большой круг циркуляции охлаждающей жидкости
При нормальной рабочей температуре охлаждающая жидкость в Mondeo курсирует из правого бачка радиатора (относительно направления движения) к водяному насосу. Оттуда она попадает в блок цилиндров и головку блока цилиндров двигателя: через открытый термостат течет основная часть жидкости обратно в левый бачок радиатора, остаток делает пока обход через теплообменник. Стекающая снизу в радиаторе жидкость автоматически создает сверху место для втекающей нагретой жидкости – кругооборот жидкости замыкается. Если температура охлаждающей жидкости во время движения понижается ниже заданной рабочей температуры, термостат закрывается до того момента, пока она вновь не нагреется.
Хозяйство системы циркуляции: компоненты системы охлаждения двигателя в гидравлическом контакте
Постоянно находится под давлением – система охлаждения
При работающем двигателе система охлаждения постоянно находится под определенным
избыточным давлением. Благодаря этому повышается точка кипения охлаждающей жидкости
со 100
С до примерно 120
С. Высокие температуры двигателя снижают расход топлива
и эмиссию отработанного газа.
|
Понизить давление: система охлаждения проверяется с помощью механического насоса. 2 Для этого в радиаторе или ресивере на примерно 5 минут устанавливается давление ниже на около 1,6 бар. Системное давление должно понизиться на примерно 0,2 бар, в противном случае нужно искать утечку и устранить. 1 Запорная крышка компенсационного бачка. |
Постоянное наблюдение за температурой двигателя
Если при максимально высокой нагрузке, например, езде с прицепом, или из-за
других неполадок температура двигателя постоянно превышается, то от капитальных
повреждений двигателя Mondeo защитит установленная в блоке управления приводами
(РСМ) программа от перегревания.
На 1 этапе программа дает указания только указателю
температурного индикатора установиться в красном диапазоне шкалы.
Если вы игнорируете данный сигнал и температура продолжает повышаться, на приборной панели загорается сигнальная лампочка выход из строя привода. В этом случае позвольте двигателю обязательно немного отдохнуть, он должен охладиться и затем необходимо ехать на станцию Ford. В этот промежуточный период блок управления не работает, однако он записал код неисправности, который может быть считан на станции программой диагностирования. Если все-таки проигнорировать как показание индикатора и загорание сигнальной лампочки или нечаянно не заметить, в действие вступает 2-й этап программы: РСМ деактивирует два цилиндра и ограничивает частоту вращения двигателя. Одновременно сигнализатор на приборной панели теперь будет предупреждать перед последующими повреждениями двигателя.
Чтобы освободить на этой критической фазе двигатель, оба мертвых цилиндра в это время всасывают чистый воздух. Чтобы по возможности равномерно понижать уровень температуры, цилиндры попеременно отдыхают. Если вы проигнорировали этап 2, то этап 3 оставляет вам точно 30 секунд времени, чтобы за это время остановить ваш горячий Mondeo на обочине дороги. И чтобы избежать крупных неприятностей в двигателе, система РСМ затем просто отключает двигатель.
|
Его
работа зависит от информации, которую передают датчик охлаждающего
средства (ЕСТ), датчики температуры всасывающего воздуха и текущей
нагрузки (ТМАР), а также от датчика скорости движения автомобиля
(VS/OS). Это трио находится под непосредственным присмотром бортового
компьютера (РСМ), который обрабатывает сигналы с учетом параметрических
диаграмм и передает их на регулятор охлаждающей жидкости. Термостат
не находится под напряжением в тех диапазонах, в которых уровень
температуры 98
С не вызывает никаких последствий. Во всех остальных
случаях, при наличии повышенных температур –например, при полной
нагрузке – когда возможно появление дефектов двигателя, наполнитель
термостата находится под током и термостатом уже жонглирует высокий
температурный уровень.
Насос водяной Газель-Бизнес, Газель NEXT дв. Cummins 2,8 артикул: .5269784 | 7,219.98 р. | ||
| Насос водяной Волга, Газель дв. Крайслер артикул: .04694307АЕ | 6,899.21 р. | ||
| Радиатор охлаж. Валдай дв. Cummins 3.8 Евро-III (2-х рядный) артикул: ЛР33106.1301010 | 18,604.51 р. | ||
| Термостат Волга, Газель, Соболь дв. Крайслер артикул: .53010552АС | 1,663.07 р. | ||
| Бачок расширительный ВАЗ-2101-07, ГАЗ-2410, 31029 в СБ со шлангом артикул: 24-10-1311009 | 351.06 р. | ||
| Бачок расширительный ГАЗ-3110 артикул: 3110-1311014 | 162.95 р. | ||
| Бачок расширительный ГАЗ-31105 артикул: 31106-1311010 | 300.95 р. | ||
| Бачок расширительный Газель NEXT артикул: А21R22-1311010 | 405. 76 р. | ||
| Бачок расширительный Газель, Соболь артикул: 3302-1311010-10 | 301.04 р. | ||
| Бачок расширительный Газель Бизнес, Соболь Бизнес дв. Cummins 2.8, ГАЗ-3309 Евро-IV артикул: 33023-1311010 | 517.30 р. | ||
| Бачок расширительный Газель, Соболь Н/О артикул: 2705-1311010 | 398.65 р. | ||
| Вал водяного насоса 406 дв. артикул: 5НР1712ЕР6 | 224.20 р. | ||
| Вал водяного насоса ГАЗ-2410, 31029, Газель 402 дв., ВАЗ артикул: 330902 | 163.35 р. | ||
| Вал водяного насоса ГАЗ-53, УАЗ, РАФ, ЗИЛ в СБ артикул: РК-1307013 | 151.20 р. | ||
| Вал привода вентилятора ГАЗ-3309 артикул: 33096-1308087 | 945.32 р. | ||
Вал привода вентилятора Газель дв. Штайер артикул: 560.1308087-10 | 3,408.04 р. | ||
| Вентилятор с вязкостной муфтой Валдай дв. Cummins 3.8 артикул: .020005216 | 7,934.58 р. | ||
| Вентилятор с вязкостной муфтой ГАЗ-3308 «САДКО» артикул: 3308-1308009 | 13,866.96 р. | ||
| Вентилятор с вязкостной муфтой Газель дв. Cummins 2.8 артикул: .020005181 | 6,463.27 р. | ||
| Вентилятор электрический ГАЗ-3110 с кожухом дополнительный артикул: 3110-1308004 | 3,124.61 р. | ||
| Вентилятор электрический ГАЗ-3110, Соболь 406 дв. без кожуха артикул: 0130304203 | 5,549.69 р. | ||
| Вентилятор электрический ГАЗ-3110, Соболь 406 дв. без кожуха артикул: 0130303243 | 4,142.51 р. | ||
Вентилятор электрический ГАЗ-3110, Соболь 406 дв. без кожуха артикул: FN-9206 | 1,457.28 р. | ||
| Вентилятор электрический Газель, Соболь 405 дв. (12В, 250 Вт) артикул: 38.3780000 | 1,836.02 р. | ||
| Вентилятор электрический Газель, Соболь 405 дв. (12В, 250 Вт) артикул: 38-3780000 | 1,681.90 р. | ||
| Вентилятор электрический Газель, Соболь 405 дв. (12В, 250 Вт) артикул: 38.3780 Р | 1,866.67 р. | ||
| Вентилятор электрический Газель, Соболь 405 дв. (12В, 250 Вт) артикул: 3110-1308008 | 1,345.50 р. | ||
| Жалюзи радиатора ГАЗ-3307, 3308 артикул: 3308-1310110 | 1,368.16 р. | ||
| Заглушка термостата Газель Бизнес дв. Cummins 2,8 артикул: 33023-1307112 | 24.46 р. | ||
| Кожух вентилятора Валдай артикул: 33104-1309011 | 262. 14 р. | ||
| Кожух вентилятора Валдай дв. Cummins 3,8 03310-60-1309011-020 артикул: 33106-1309011-20 | 2,456.64 р. | ||
| Кожух вентилятора ГАЗ-2410, 31029 артикул: 24-10-1309011 | 65.00 р. | ||
| Кожух вентилятора ГАЗ-3102 дв. 406 (диффузор) электровенилятора артикул: 3102-1309011 | 574.50 р. | ||
| Кожух вентилятора ГАЗ-3110 артикул: 3110-1309011 | 171.71 р. | ||
| Кожух вентилятора ГАЗ-3110 дв.406 (диффузор) электровенилятора артикул: 31029-1309009-50 | 1,030.96 р. | ||
| Кожух вентилятора ГАЗ-3307 артикул: 3307-1309011 | 222.46 р. | ||
| Кожух вентилятора ГАЗ-3308 артикул: 33081-1309011 | 217.60 р. | ||
Кожух вентилятора ГАЗ-33081, 3309 дв. 245 Евро-IV артикул: 33081-1309011-22 | 2,565.48 р. | ||
| Кожух вентилятора Газель NEXT верхний артикул: А21R22-1309020 | 291.07 р. | ||
| Кожух вентилятора Газель NEXT нижний артикул: А21R22-1309021 | 251.16 р. | ||
| Кожух вентилятора Газель дв. 402 «рестайлинг», Газель Бизнес дв .4216 артикул: 33021-1309011-10 | 219.67 р. | ||
| Кожух вентилятора Газель дв. Cummins 2,8 артикул: 3302-1309011 | 550.97 р. | ||
| Кожух вентилятора Газель дв.402 артикул: 33021-1309011 | 178.19 р. | ||
| Кожух вентилятора Газель дв.405 артикул: 2752-1309011-10 | 240.94 р. | ||
| Кожух вентилятора Газель дв.406 артикул: 2752-1309011 | 205. 47 р. | ||
| Кожух радиатора охлаждения Газель (уплотнитель) верхний артикул: 2705-1302056 | 18.19 р. | ||
| Кожух радиатора охлаждения Газель (уплотнитель) верхний пластик артикул: 2705-1302053 | 96.04 р. | ||
| Кожух радиатора охлаждения Газель (уплотнитель) левый артикул: 3302-1302291 | 82.22 р. | ||
| Кожух радиатора охлаждения Газель (уплотнитель) правый артикул: 3302-1302290 | 82.22 р. | ||
| Корпус термостата Волга, Газель дв. ЗМЗ-402 артикул: 4021.1306031-30 | 1,159.40 р. | ||
| Корпус термостата Волга, Газель дв. ЗМЗ-40524, 40525 Евро-3 артикул: 40624.1306031 | 1,320.00 р. | ||
| Корпус термостата Волга, Газель, Соболь дв. ЗМЗ-406 артикул: 406.1306031-20 | 1,233. 10 р. | ||
| Корпус термостата Газель-Бизнес дв. УМЗ-4216 Евро-3 артикул: 421.1306031-10 | 978.81 р. | ||
| Корпус термостата Газель-Бизнес дв. УМЗ-4216 Евро-3 с ГБО артикул: 4216.1306031-10 | 985.28 р. | ||
| Корпус термостата Газель-Бизнес, NEXT дв. EVOTECH 2.7л артикул: А274.1306031 | 914.60 р. | ||
| Кран сливной радиатора (ВС8-1) все а/м ГАЗ артикул: Г-21-1305010-А | 165.06 р. | ||
| Кран сливной блока ГАЗ-53, 3307, 66, ПАЗ, УАЗ (ПС7-2) артикул: 51-1305040-10 | 150.65 р. | ||
| Кронштейн крепления расшир. бачка ГАЗ-31105 лев. артикул: 31106-1311111 | 246.60 р. | ||
| Кронштейн крепления расшир. бачка ГАЗ-31105 прав. артикул: 31106-1311112 | 286. 90 р. | ||
| Кронштейн крепления расшир. бачка Газель, Соболь (бачок с/о верхний) артикул: 3302-1311082 | 38.50 р. |
Система охлаждения
Система охлаждения Газ.
Здравствуй Уважаемые друзья! В данной статье мы с Вами ознакомимся с системой охлаждения двигателя ЗмЗ 511 и модификаций. Двигатель ЗмЗ 511 в основном устанавливается на грузовики марки Газ: такие как Газ 53, Газ 3307, а также полноприводные грузовики марки Газ: Газ 66 и Газ 3308. Ну конечно грузовики Газ разных модификации. И так, давайте разберемся, что из себя представляет система охлаждения двигателя ЗмЗ 511.
Система охлаждения двигателя грузовиков Газ — жидкостная, закрытая, с принудительной циркуляцией жидкости, заполняется низкозамерзающей жидкостью Тосол. Система охлаждения Газ состоит из водяной рубашки двигателя, водяного насоса, радиатора, термостата, вентилятора с кожухом, жалюзи, пробки радиатора и соединительных патрубков. Емкость системы — 21,5 л.
Температурный режим. Наиболее выгодный температурный режим работы двигателя находится в пределах 80 — 90 °С. Указанная температура поддерживается при помощи термостата, действующего автоматически, и жалюзи, управляемых водителем.
Схема системе охлаждения двигателя ЗмЗ 511. (рис. 1.)
1 — радиатор; 2 — датчик сигнализатора перегрева двигателя; 3 — водяной насос; 4 — перепускной шланг; 5 — шланг радиатора подводящий; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — штуцер подсоединения подогревателя; 9 — водяная рубашка блока цилиндров; 10 — шланг радиатора отводящий; 11 — кран сливной радиатора; 12 — вентилятор; 13 — жалюзи; 14 — кожух вентилятора; 15 —пробка радиатора.
Для контроля температуры охлаждающей жидкости, в кабине водителя, на щитке приборов, имеется указатель температуры, датчик 7 (ТМ100-В) которого устанавливается в водяной рубашке впускной трубы. Кроме того, на щитке приборов в указателе температуры, имеется сигнальная лампа, которая загорается красным светом, при повышении температуры охлаждающей жидкости до 104—109 °С.
Датчик 2 сигнализатора (ТМ104-Т) ввернут в верхний бачок радиатора. При загорании лампы красного света, в указателе температуры, следует немедленно остановить двигатель, выяснить и устранить причину его перегрева.
Термостат Газ 6 (рис .1.) с твердым наполнителем, одноклапанный ТС 108. Устанавливается в специальной полости на выходе охлаждающей жидкости из впускной трубы. Клапан термостата Газ начинает открываться при температуре 78—82 °С, а при температуре 93 — 95 °С он полностью открыт.
Водяной насос (помпа) Газ. (Рис.2.)
Водяной насос (помпа) Газ центробежного типа (рис.2). Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски. На один конец вала напрессовывается крыльчатка помпы Газ, а на другой — ступица. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала.
Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.
Полость помпы Газ, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым самоподвижным сальником с уплотняющей шайбой из графитосвинцовой композиции.
В углубление крыльчатки помпы устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13. Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.
Через пресс-масленку 5, ввернутую в корпус водяного насоса (помпы) Газ, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива.
Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал.
Радиатор Газ, системы охлаждения (см. рис.1.) — трубчато-ленточный, медно-латунный, состоит из латунных (верхнего и нижнего) бачков, набора вертикальных латунных плоско-овальных трубок с располагаемыми между ними гофрированными медными лентами, пластин крепления радиатора, пробки радиатора и сливного краника.
К верхнему и нижнему бачкам радиатора Газ припаяны две стальные боковые стойки-пластины, с помощью которых радиатор и крепится, и они же придают радиатору необходимую жесткость, а также обеспечивают возможность крепления к нему кожуха вентилятора.
Радиатор Газ в нижней части крепится к специальным кронштейнам на раме посредством резиновых прокладок и в верхней части — двумя тягами. Пробка радиатора имеет два клапана: паровой, открывающийся при избыточном давлении 45 — 60 кПа, и воздушный, открывающийся при разрежении 1 — 10 кПа.
Вентилятор на грузовиках Газ 53 — шестилопастный, металлический, состоит из двух крестовин, между которыми вклепаны лопасти, крепится совместно со шкивом четырьмя болтами к ступице валика помпы. а на грузовиках Газ 3307 и модификации шестилопастной, пластмассовый, цельный, отлитый. Так же крепится совместно со шкивом четырьмя болтами к ступице валика помпы.
Вентилятор статически сбалансирован, приводится в движение от шкива коленчатого вала клиновым ремнем. Натяжение ремня осуществляется поворотом генератора, который приводится в движение этим же ремнем. Правильность натяжения ремня проверяют нажатием пружинным динамометром на него усилием 34 — 44 Н.
При этом ремень вентилятора должен прогибаться на 10 — 15 мм.
Жалюзи — металлические, пластинчатые, управляются проволочной тягой с места водителя. Ручка тяги имеет несколько фиксируемых положений закрытия жалюзи для обеспечения необходимого температурного режима работы двигателя.
Верхний бачок радиатора Газ должен быть заполнен до заливной горловины. Понижение температуры приводит к снижению уровня жидкости, в связи с чем при отрицательных температурах возможно снижение ее уровня в радиаторе.
Однако даже при температурах ниже— 30°С уровень жидкости в радиаторе должен быть выше торцов охлаждающих трубок не менее чем на 50 мм. При прогреве двигателя с повышением температуры охлаждающей жидкости повышается ее уровень.
При отрицательных температурах допускается проводить, проверку уровня жидкости, на прогретом двигателе, для чего открывают пробку с радиатора Газ и убеждаются в наличии охлаждающей жидкости в верхнем бачке радиатора; устанавливают пробку на место, обращая внимание на ее установку; пробка должна плотно закрывать горловину радиатора для обеспечения герметичности системы охлаждения; прогреть двигатель до температуры выше 90 °С.
При ежедневном осмотре перед выездом проверяют натяжение ремней вентилятора. Ремень натянут правильно, если при нагрузке в 35 — 45 Н на середине участка между шкивами генератора и вентилятора прогиб будет в пределах 10 — 15 мм. Натяжение контролируют пружинным динамометром.
Через 4 года эксплуатации автомобилей Газ охлаждающую жидкость меняют, предварительно промыв систему охлаждения, для чего сливают охлаждающую жидкость, заполняют систему водой, пускают двигатель и прогревают его, затем, остановив, сливают воду, после охлаждения двигателя снова заполняют систему водой, повторяют промывку.
Жидкость из системы охлаждения Газ сливают при открытой пробке радиатора через три краника: с правой стороны блока цилиндров, на радиаторе и на шланге отопителя кабины.
В случае применения в системе охлаждения воды следует иметь в виду, что применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателей, предупреждающей образование накипи и коррозии в системе охлаждения, что может привести к серьезным неполадкам, например к закупорке трубок радиатора.
Если уж так пришлось, залить воду в систему охлаждения двигателя, то лучше залить дождевую воду или растопленный снег. Так-как, содержание вредных для металла солей, в дождевой воде или растопленной снежной воде, минимальное количество. Применение воды с высокой жесткостью — артезианской или ключевой, а тем более морской — недопустимо.
Весной и осенью в случае применения воды, в систему охлаждения Газ, промывают. Примечание: Водяную рубашку двигателя и радиатор промывают отдельно. Промывку ведут в направлении, обратном циркуляции воды при работе системы. При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.
Неисправности помпы. Наиболее характерными неисправностями помпы Газ является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.
Снимают водяной насос Газ с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.
Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.
Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом. Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув не изношенной стороной к корпусу водяного насоса.
Торец корпуса помпы Газ, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса.
Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.
Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.
Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.
Система отопления газ 3110 змз 406 схема
Сборочные детали системы охлаждения двигателя ЗМЗ-406
Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.
Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос
Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,
В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.
Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.
Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.
Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.
Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.
Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.
Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.
Термостат ЗМЗ-406
Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.
Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
A — термостат закрыт; Б — термостат открыт
Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.
При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.
При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.
Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя.
Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.
Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.
В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.
Водяной насос ЗМЗ-406
Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.
Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником
Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.
Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.
Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.
Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.
Рис.21. Схема натяжения ремня привода агрегатов ЗМЗ-406
Привод водяного насоса (помпы) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 и генератора осуществляется поликлиновым ремнем 6РК1220 от коленчатого вала.
Натяжение ремня производится изменением положения натяжного ролика (рис. 21).
Наиболее характерной неисправностью водяной помпы является течь охлаждающей жидкости через сальник в результате износа кольца скольжения сальника и рабочего торца ступицы крыльчатки, а также потери упругости манжеты сальника.
Подтекание охлаждающей жидкости через сальник обнаруживается через контрольное отверстие, расположенное в средней части корпуса насоса, внизу.
Другой неисправностью водяного насоса является износ его подшипника. Это вызывает шумную работу насоса.
Износ подшипника можно определить по величине осевого перемещения наружной обоймы относительно валика, которая не должна превышать 0,25 мм при нагрузке 1 даН (кгс).
Устранение обеих неисправностей достигается заменой изношенных деталей новыми, для этого необходимо разобрать водяной насос.
Разборка водяного насоса (помпы) ЗМЗ-406 производится в следующем порядке:
— съемником снять крыльчатку;
— съемником снять ступицу;
— вывернуть фиксатор подшипника;
— выпрессовать из корпуса подшипник в сборе с валиком;
— выпрессовать из корпуса сальник.
Промыть и очистить детали насоса, удалить отложения с крыльчатки и корпуса. Изношенный рабочий торец ступицы крыльчатки шлифовать до устранения выработки «как чисто».
Сборка водяного насоса двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 производится в следующем порядке:
с помощью оправки установить сальник, не допуская перекоса, в корпус насоса, предварительно нанеся на соединяемые поверхности клей-герметик;
запрессовать подшипник с валиком в сборе в корпус так, чтобы гнездо под фиксатор совпало с отверстием в корпусе насоса, подшипник заполнен смазкой на заводе-изготовителе и при ремонте насоса смазки не требует;
завернуть фиксатор подшипника и закернить, чтобы не происходило самоотворачивание фиксатора;
напрессовать на валик подшипника ступицу шкива насоса, выдержав размер 106,0±0,2 мм;
напрессовать крыльчатку на валик подшипника, обеспечив зазор между крыльчаткой и корпусом 0,9-1,3 мм.
При напрессовке ступицы и крыльчатки необходимо разгружать корпус, фиксатор и подшипник водяной помпы от усилий запрессовки, т. е. упор при напрессовке должен осуществляться на торец валика.
Система вентиляции картера ЗМЗ-406
Система вентиляции картера двс ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 22) — закрытая, принудительная, действующая за счет разрежения во впускной трубе 5. Маслоотражатель 2 размещен в крышке клапанов 1.
При работе двигателя на холостом ходу и малых нагрузках газы из картера отсасываются через малую ветвь 6 в канал 4 системы подачи воздуха на холостом ходу, откуда попадают во впускные каналы головки цилиндров.
На остальных режимах вентиляция осуществляется через дроссель ресивера и впускную трубу.
Рис.22. Схема вентиляции картера двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302
1 — крышка клапанов; 2 — маслоотражатель; 3 — трубка маслоотводящая; 4 — продольный капан системы холостого хода; 5 — ресивер с впускной трубой; 6 — шланг малой ветви вентиляции; 7 — шланг основной ветви вентиляции
При эксплуатации не нарушайте герметичность системы вентиляции и не допускайте работу двигателя при открытой маслозаливной головине. Это вызывает повышенный унос масла с картерными газами.
Сдублирую из Газель сообщества, волговодам на заметку!
Буду краток, кто что не поймёт — спрашивайте в комментариях.
Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)
Основная задача системы: поддерживать его температуру в определенном диапазоне, называемом рабочей температурой. При рабочей температуре мотор работает максимально эффективно и безопасно. Система охлаждения должна помогать двигателю как можно скорее набирать рабочую температуру и как можно стабильней её поддерживать в необходимом диапазоне.
Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:
Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями
1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.
2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.
Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.
Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).
При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.
А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя
И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…
первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.
В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.
1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной
2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя
Схематически это выглядит вот так:
Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.
Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя
Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)
На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает
а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от «мозгов» (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.
Про реализацию этой теории на практике. «в железе», будет в следующем бортовике сами знаете в каком бортжурнале)
Система охлаждения двигателя ЗМЗ 406 — это комплекс узлов и агрегатов, предназначенных для охлаждения силового агрегата транспортного средства, а также поддержания рабочей температуры.
Технические характеристики
Двигатель ЗМЗ 406 производства Заволжского моторного завода. Мотор устанавливался на различные модели автомобилей Горьковского автомобильного завода, но система охлаждения Газель 406, ничем не отличается от смонтированных на Соболе или Волге.
Двигатель с маркировкой ЗМЗ 406 обладает высокими техническими характеристиками, но как показывает практика, имеет конструктивный недостаток в области системы охлаждения — термостат. Но, о всём по порядку.
Схема системы охлаждения
Прежде, чем приступить непосредственно к рассмотрению деталей и улов, которые входят в систему охлаждения мотора стоит рассмотреть, схему устройства узла.
Схема устройства системы охлаждения автомобиля ЗМЗ 406
1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости;
9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок;
14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости;
16 — основной клапан термостата; 17 — байпасный клапан термостата;
А — термостат закрыт; В — термостат открыт
Детали и запчасти: описание
Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.
Термостат
Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.
При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.
Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля.
Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.
Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.А — термостат закрыт; В — термостат открыт
Водяной насос
Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.
Радиатор и вентилятор
Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.
Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.
Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

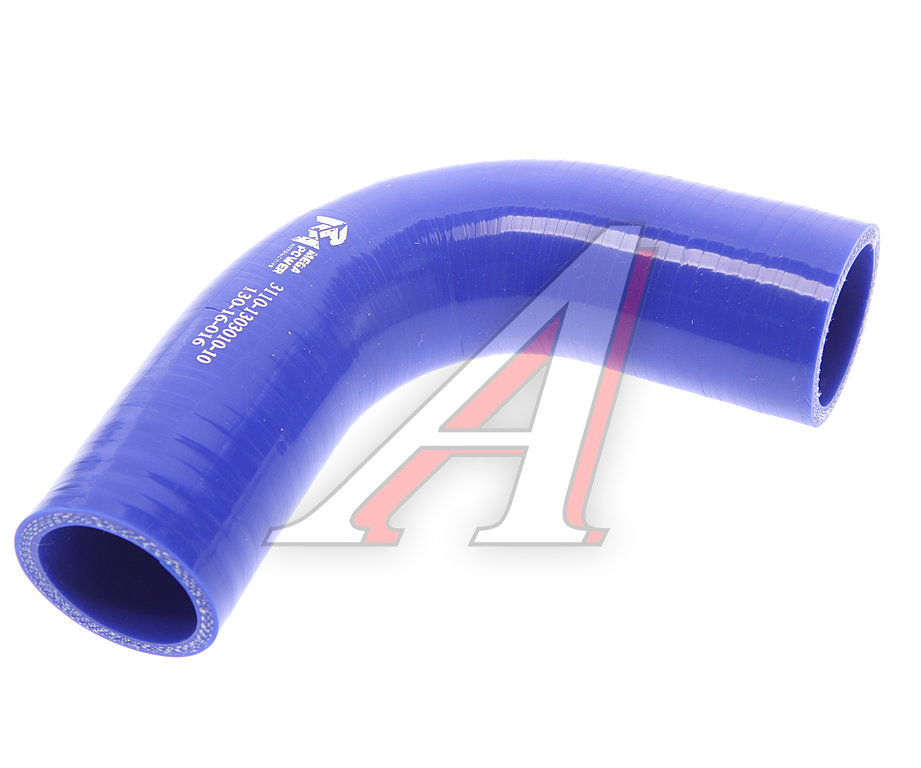

Патрубки и водяная рубашка
Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.
По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.
Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.
Вывод
Если судить, по отзывам автолюбителей, то система охлаждения ЗМЗ 406 считается одной из самых надёжных, что выпускал Заволжский завод.
Система охлаждения Газель немного адаптирована, чтобы выдерживать большие нагрузки. А вот на Соболе, все было без изменений, так как на Волге.
Honeywell Th4110D1008 Pro Непрограммируемый цифровой термостат, 1 упаковка, белый
Это для Th4110D1008.Это непрограммируемый термостат с одной ступенью нагрева и одной ступенью охлаждения. Он может управлять тепловым насосом, но если у вас есть резервное или аварийное отопление, он не будет работать должным образом для этого. Я никогда не видел теплового насоса без резервного / аварийного обогрева, поэтому я не рекомендую этот агрегат для тепловых насосов.
Я установил эту модель во всех своих арендованных домах, в большинстве из них изначально были программируемые термостаты, и все они имеют одноступенчатое охлаждение и одну ступень электрического нагрева, как в Юго-Восточной Флориде, и поскольку нам нужно только нагревать на несколько дней в году нет экономического смысла устанавливать более сложное отопительное оборудование в этой части страны.
Это полностью устранило проблемы и вопросы, которые возникали у моих арендаторов относительно программируемых термостатов.
Еще мне нравится эта модель, потому что она может питаться от кондиционера, а не от батареек. Я подключаю их с помощью провода C, что избавляет от необходимости использовать батареи. Это также избавляет моих жильцов от жалоб, когда на термостате умирают батарейки, и они не знают, что делать. Большинство людей, которые снимают квартиру, не удобны и не хотят морочить голову какими-либо домашними проблемами, какими бы незначительными они ни были.
Если у вас есть одноступенчатая система охлаждения с электрическим или газомасляным принудительным подогревом воздуха, вот что вам нужно подключить:
Красный провод (24 В переменного тока) от воздухоподготовителя к клемме R
Синий (обычно это может быть другой цвет) провод (общий) от воздухообрабатывающего устройства к клемме C
Желтый провод (охлаждение) от воздухоподготовителя к клемме Y
Зеленый провод (управление вентилятором) от воздухоподготовителя к клемме G
Белый провод (нагрев) от воздухоподготовителя к клемме W
За исключением общего провода, цвета выше очень распространены, хотя ваши цвета могут отличаться.
Дело в том, чтобы подключить клеммы R, C, Y, G и W на термостате к соответствующим функциям на вашем воздухонагревателе. Все, что делает термостат, это подключает 24 В переменного тока от клеммы R к клемме Y, когда он требует охлаждения, 24 В переменного тока к клемме G, когда термостат должен управлять внутренним вентилятором, и 24 В переменного тока к клемме W, когда термостат требует обогрев. Это действительно так просто.
Если у вас есть электрическое отопление, термостат включит вентилятор, когда он запросит тепло.Если у вас есть принудительное воздушное отопление на газе или масле, в печи, скорее всего, будет термостат, который включит вентилятор после того, как газовое / масляное пламя нагреет теплообменник, и, как только установка нагрева термостата будет удовлетворена, этот термостат на основе печи выключит вентилятор, когда теплообменник остынет.
Однако, даже если у вас установлен термостат на газ / масло, термостат БУДЕТ УПРАВЛЯТЬ ВЕНТИЛЯТОРОМ, когда он находится в режиме охлаждения, если он правильно настроен.
Распространенной проблемой газовых / масляных печей является отказ этого термостата, поэтому, если у вас есть проблемы с управлением вентилятором в газовых или масляных печах с принудительной подачей воздуха, вам необходимо проверить термостат управления вентилятором в печи, прежде чем обвинять этот термостат.
Кроме того, в зависимости от типа вашей отопительной системы, помимо электрического или газового / масляного ползункового переключателя на задней стороне термостата, есть еще несколько других настроек, которые вы должны настроить для оптимальной удовлетворительной работы. Это легко сделать, и прилагаемые инструкции объясняют, что вы должны делать, и это делается с помощью кнопок повышения / понижения на передней панели термостата, которые обычно используются для повышения и понижения температуры.
(Не путайте эту конфигурацию программирования с функциями программируемого термостата.)
Если вы заменяете термостат, который использует батареи, и хотите запитать свой новый термостат от воздухоподготовителя, обратите внимание, что возможно (вероятно), что синий провод (если он у вас есть, а общий провод обычно синий, но может быть другого цвета) не подключен к вашему термостату, и он также не подключен к устройству обработки воздуха.
Если вы хотите избежать использования батарей, в этом случае вам нужно будет открыть воздухообрабатывающий агрегат и подсоединить синий провод к общему разъему на воздухообрабатывающем устройстве.Общее соединение подключается к заземленному металлическому каркасу шкафа в каждом кондиционере, с которым я когда-либо работал.
Если у вас есть только 4 провода от вашего воздухоподготовителя до места, где установлен термостат (потому что это все, что работает от батарейного (или более старого механического) термостата для управления нагревом, охлаждением и вентилятором), тогда вам нужно будет запустить новый провод от воздухообрабатывающего устройства или печи к термостату, установите дополнительный провод, чтобы обмануть систему, заставив думать, что есть 5-й провод, или просто откажитесь от батарей.Вот ссылка на дополнительный провод.
https://www.amazon.com/Venstar-ACC0410-Wire-Accessory-Thermostats/dp/B01IF3QXMC/ref=sr_1_fkmr1_1?ie=UTF8&qid=1519606131&sr=8-1-fkmr1+forwords+=diode wire # customerReviews
Дело в том, что даже батарейки не ставить, так как при отключенном питании воздухообрабатывающего устройства термостат все равно бесполезен; зачем с ними возиться.
Термостат работает очень хорошо. Он поддерживает температуру на уровне 1 градуса от заданного значения (при условии, что ваше отопительное и охлаждающее оборудование имеет надлежащую мощность для поддержания заданной температуры).Он запомнит заданные значения нагрева и охлаждения — то есть, когда вы установите заданное значение нагрева и переключитесь на охлаждение, когда вы вернетесь к нагреву, он запомнит ранее установленное заданное значение нагрева и запомнит настройки после отключения электроэнергии. .
Дисплей имеет подсветку и одновременно отображает заданное значение и текущую температуру, и кажется, что он сделан хорошо. Я установил 11 из них без сбоев и проблем.
RM-3110 — Abbott Aerospace Canada Ltd
Кто ты? Мы инженеры Abbott Aerospace.
Почему вы делаете это бесплатно? Большая часть библиотечных материалов не принадлежит нам, поэтому, с чистой совестью, мы не можем взимать плату за эту часть библиотеки. Существуют проблемы с коммерциализацией материалов, которые мы создаем, защитой от копирования, поддержкой клиентов и ценообразованием на нужном уровне. Делая все доступным бесплатно, мы можем сосредоточиться на содержании.
Как финансируется библиотека? Библиотека финансируется за счет доходов от инженерных служб Abbott Aerospace и пожертвований людей, которые считают библиотеку полезной.
Что мне делать, если я думаю, что вижу нарушение авторских прав в любом из библиотечных материалов? Пожалуйста, немедленно свяжитесь с нами и предоставьте конкретную информацию о вашей проблеме.
Что мне делать, если я считаю, что обнаружил ошибку в каком-либо из библиотечных материалов? Пожалуйста, дайте нам знать немедленно
Я хочу помочь библиотеке, жертвуя своим временем. Как я могу это сделать? В настоящее время мы не можем принимать предложения о помощи.В будущем мы хотели бы работать с группой инженеров-добровольцев. В настоящее время мы не разработали цифровую инфраструктуру, чтобы это стало возможным. Вы можете помочь, сделав пожертвование любого размера.
Я хочу помочь, пожертвовав материалы, которые я собрал или создал. Как я могу это сделать? Сообщите нам, что у вас есть, и если он соответствует нашим критериям, мы с радостью примем его и предоставим вам имя, если вы захотите.
Каковы критерии приемки библиотеки? Чтобы любой материал был добавлен в библиотеку, он должен соответствовать следующим критериям
- Его еще не должно быть в библиотеке
- Если материал не является автором участника, он должен продемонстрировать, что он находится в общественном достоянии, или если материал создан участником, он должен ссылаться на доступный источник общественного достояния.
- Это должен быть документ Adobe PDF, электронная таблица Microsoft Excel или файл надстройки Microsoft Excel. Можно рассмотреть другие типы файлов.
Газовая или электрическая система отопления и охлаждения?
14 фев. Газ или электричество: Какой тип системы отопления и охлаждения лучше всего подходит для вашего дома?
Отправлено в 13:08 в без категории по TravisswannПокупка новой системы отопления и охлаждения может сбить с толку.
Помимо того, какую марку или систему выбрать и кого вы хотите установить, вы должны решить, хотите ли вы газовую или электрическую систему.Оба варианта привлекательны, но при принятии решения следует учитывать стоимость, эффективность и долговечность.
Что лучше тепловой насос или печь?
Для начала нужно обосноваться на тепловом насосе или печи.
По данным Управления долины Теннесси, тепловые насосы идеально подходят для климата Теннесси. Зимой они добавляют тепла от воздуха, чтобы согреться; летом они удаляют тепло из воздуха, чтобы вам было прохладно.
И они делают все это наиболее энергоэффективным способом, экономя ваши деньги круглый год.
Существует три типа тепловых насосов: воздушные, двухтопливные и геотермальные.
Воздушные тепловые насосы являются наиболее распространенным типом. Они работают исключительно за счет обмена горячего воздуха на прохладный, чтобы обогревать ваш дом зимой и охлаждать его летом.
Как следует из названия, двухтопливный тепловой насос имеет два источника энергии: электрический и газовый. Благодаря использованию электрического теплового насоса и газовой печи, двухтопливный тепловой насос обеспечивает максимальную эффективность в типичную юго-восточную зимнюю погоду за счет увеличения газового тепла, когда температура опускается ниже нуля.
Если вы ищете наиболее энергоэффективный способ обогрева (и охлаждения) своего дома, то геотермальная энергия — это то, что вам нужно.
Геотермальный тепловой насос использует постоянную температуру земли для обогрева и охлаждения вашего дома независимо от высоких и низких температур наружного воздуха.
Что лучше газового или электрического HVAC?
Есть аргументы как за, так и против обоих типов агрегатов HVAC.
Электрические блоки обычно тише, чем газовые. Они также служат дольше: срок службы 20-30 лет по сравнению с 10-20 годами для природного газа.Установка вызывает наименьшие неудобства, если в вашем доме нет доступа к газу. Электрические агрегаты также проще обслуживать.
С другой стороны, поскольку электрические системы создают собственное тепло, они более дороги в эксплуатации и могут значительно увеличить счета за электроэнергию во время похолоданий. В большинстве случаев электричество дороже, чем природный газ в целом, а это означает, что электрические агрегаты имеют более высокие эксплуатационные расходы в течение всего срока службы.
Газовые тепловые насосы нагреваются быстрее и эффективнее в холодную погоду.Они также стоят больше, чем электрические тепловые насосы, но доступность природного газа может помочь вам сэкономить деньги в долгосрочной перспективе.
Но если вы используете тепловой насос, работающий на природном газе, вам необходимо установить в доме датчик угарного газа. Они также требуют большего ухода для защиты от отравления угарным газом.
Ремонт сантехников и печей Farmington MI
Hartford & Ratliff — это сервисная компания по ремонту, замене и техническому обслуживанию, ремонту, замене и техническому обслуживанию печей и кондиционеров, ремонту, замене и техническому обслуживанию печей и кондиционеров, а также сервисной компании по предотвращению обратного потока, расположенной в округе Окленд, в сфере водоснабжения, водонагревателя без резервуара, водонагревателя по запросу, подогревателя бассейна, бесканального мини-сплит, отопления, охлаждения, ремонта, замены и технического обслуживания печей и кондиционеров.
Компания Hartford & Ratliff отправит вам только лучшего сантехника или техника для устранения вашей проблемы с водопроводом, ремонта кондиционера, газовой или пропановой (LP) печи и ремонта водонагревателя, а также замены всех кондиционеров, замены топки, замены бойлера, горячей воды без резервуаров. установка нагревателя и ремонт солнечного нагревателя бассейна, услуги по вывозу мусора, ремонт кранов, замена водоотливного насоса, дренажное обслуживание, обслуживание водопровода, ремонт туалетов и обслуживание коммерческих канализационных сетей в Гарден-Сити, Вестленд, Ливония, Кантон, Дирборн-Хайтс, Инкстер, Плимут , Фармингтон, Фармингтон-Хиллз, Вест-Блумфилд, Блумфилд-Хиллз, Уотерфорд, Нортвилл, Нови и Детройт.Мы обслуживаем округа Уэйн, Окленд и большую часть округа Макомб, округ Ливингстон и округ Уоштено, штат Мичиган. Поэтому, когда вы просите найти рядом со мной «Хорошую компанию по ремонту систем отопления и кондиционирования, либо сервисную компанию, либо сантехника», вы попали в нужное место. Мы работаем на Eight Mile Road в Фармингтоне более 25 лет, устанавливая и обслуживая бытовые, коммерческие, промышленные и общественные котлы, водонагреватели и обогреватели бассейнов. Hartford & Ratliff является официальным дилером многих марок и обслуживает все марки водонагревателей, бойлеров, водонагревателей, печей и кондиционеров, включая Raypak, Lochinvar, American, A.О. Смит, Рим, Рууд, Брэдфорд Уайт, Бош, RBI, Аякс, Риннаи, Нориц, Такаги, Амана, Гудман, Коулман, Миллер, Нордайн, Day & Night, Tempstar, York, Bryant, Carrier, Payne, Heil, Frigidaire , Gibson, Maytag, Trane, American Standard, Honeywell, Daikin, Mitsubishi, Fujitsu и White Rodgers. Мы производим медно-никелевые теплообменники, которые служат дольше меди для бойлеров, водонагревателей и водонагревателей.
Руководство по установке
Страница 1
Руководство по установке Непрограммируемый цифровой термостат Th4110D
Страница 2
Применение продукта Этот термостат обеспечивает электронное управление одноступенчатыми системами нагрева и охлаждения 24 В переменного тока или Системы отопления 750 мВ.
Страница 3
PRO Th4110D Непрограммируемый цифровой термостат Содержание Установка Контрольный список перед установкой ……………. 2 Установка на настенную панель …….. ………….. 3 Электропроводка ……………………………. ………… 4 Электрические схемы ………………………… 5 Приложения Краткий справочник органы управления ………. 10 Краткое описание дисплея ………… 10 Защита компрессора ……………. 10 В случае сложности …………………. 11 Аксессуары………………………………
Page 4
Руководство по установке Контрольный список перед установкой Пакет Содержимое Убедитесь, что в комплект поставки входят следующие предметы: • Цифровой термостат PRO Th4110D (настенная панель прикреплена сзади) • Руководство по эксплуатации • Стеновые анкеры и крепежные винты (по 2 каждого) • Щелочные батареи AA (2) Необходимые инструменты и принадлежности • Нет.
Page 5
PRO Th4110D Непрограммируемый цифровой термостат Установка настенной панели Снимите настенную пластину с термостата, как показано слева, затем следуйте инструкциям ниже для установки.Возьмитесь за верхнюю и нижнюю часть настенной панели и потяните, чтобы снять ее с термостата. 1 Протяните провода через отверстие для провода. 2 Поместите настенную пластину на стену, выровняйте и отметьте положение отверстий карандашом. 3 Просверлите отверстия в отмеченных местах, как показано ниже, затем забейте прилагаемые анкеры. 4 Установите настенную пластину на анкеры, вставьте и затяните крепежные винты.
Page 6
Руководство по установке Электромонтаж ВНИМАНИЕ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. Может вызвать поражение электрическим током или повреждение оборудования. Перед подключением отключите питание.Электропроводка Держите провода в этой затененной области 1 Ослабьте винтовые клеммы, вставьте провода в клеммную колодку, затем снова затяните винты.
2 Вставьте лишний провод обратно в проем в стене. Держите провода в затемненных местах, как показано слева. Перемычка 3 Закройте проем в стене негорючей изоляцией, чтобы сквозняк не повлиял на работу термостата.
Page 7
PRO Th4110D Непрограммируемый цифровой термостат Схемы подключения 1 Источник питания. При необходимости обеспечьте средства отключения и защиту от перегрузки.2 Перемычка, установленная на заводе. Снимайте только для систем с 2 трансформаторами. 3 Используйте клеммы O или B. для переключающего клапана. 4 Используйте небольшой кусок провода (не входит в комплект) для соединения клемм W и Y. 5 Установите переключатель работы вентилятора в положение «Тепловой насос» (см. Стр. 6) и настройте его для теплового насоса (см. Стр. 8). 6 Дополнительное общее подключение 24 В переменного тока.
Page 8
Руководство по установке Настройки работы вентилятора • Газ или масло: для газовых или масляных систем отопления оставьте переключатель работы вентилятора в этом заводском положении (эта настройка предназначена для систем, которые управляют вентилятором в высокая температура.) • Электрический или тепловой насос: установите переключатель в это положение для теплового насоса или электрических систем отопления. (Этот параметр предназначен для систем, которые позволяют термостату управлять вентилятором при запросе тепла, если провод вентилятора подключен к клемме G.
Page 9
PRO Th4110D Непрограммируемый цифровой термостат Варианты питания и монтаж Электропитание переменного тока Термостат может питаться от источника переменного тока 24 В. Чтобы подключить термостат к источнику переменного тока, подключите общую сторону охлаждающего трансформатора к клемме «C», как показано слева.Подключите общую сторону трансформатора к клемме «C». Важно: снимите перемычку R / Rc только для систем с 2 трансформаторами. (См. Электрическую схему на странице 5.
Page 10
Руководство по установке Настройка установщика Выполните следующую процедуру, чтобы настроить термостат в соответствии с установленной системой отопления / охлаждения и настроить работу функций по своему усмотрению.
Страница 11
PRO Th4110D Непрограммируемый цифровой термостат. Проверка системы установщиком. Выполните следующую процедуру для проверки системы нагрева и охлаждения.Номер проверки системы 10 Состояние системы 0 Проверка Переключатель системы 1 Установите переключатель СИСТЕМЫ в положение Охлаждение. 2 Нажмите, чтобы включить систему охлаждения, затем проверьте состояние системы (см. Таблицу ниже). 3 Нажмите, чтобы выключить систему охлаждения. 4 Установите переключатель «СИСТЕМА» в положение «Нагрев». 5 Нажмите, чтобы включить систему отопления, затем проверьте состояние системы (см. Таблицу ниже). 6 Нажмите, чтобы выключить систему отопления.
Page 12
Руководство по установке Краткое руководство по элементам управления Экран с цифровым дисплеем Кнопки температуры Нажмите, чтобы отрегулировать настройки температуры Системный переключатель Выключатель вентилятора Вкл: Вентилятор работает постоянно.Авто: вентилятор работает только при включенной системе отопления или охлаждения. • Cool: термостат контролирует только систему охлаждения. • Нагрев: термостат управляет только системой отопления. • Не горит: системы отопления и охлаждения выключены.
Page 13
PRO Th4110D Непрограммируемый цифровой термостат В случае затруднений Если у вас возникли проблемы с термостатом, попробуйте следующие предложения. Большинство проблем можно исправить быстро и легко. Дисплей пустой. Настройки температуры не меняются. • Проверьте автоматический выключатель и при необходимости выполните сброс.• Убедитесь, что выключатели мощности нагрева и охлаждения включены. • Убедитесь, что дверца оборудования надежно закрыта. • При питании от батареек убедитесь, что установлены свежие щелочные батареи AA.
Page 14
Руководство по установке Принадлежности Для заказа принадлежностей свяжитесь с вашим дистрибьютором. Узел крышки ……………………………………. Номер детали 50002883 -001 (Используется для закрытия следов, оставленных старыми термостатами.
) Технические характеристики Температурные диапазоны • Нагрев: от 40 ° до 90 ° F (4.От 5 до 32 ° C) • Охлаждение: от 50 до 99 ° F (от 10 до 37 ° C) Электрические характеристики Рабочая температура окружающей среды • От 32 до 120 ° F (от 0 до 48,9 ° C) Нагрев 20–30 В перем. Тока 0,02 -1,0 A (Powerpile) 750 мВ постоянного тока 100 мА постоянного тока Охлаждение 20-30 В переменного тока 0,02-1.
Page 15
Page 16
Решения для автоматизации и управления Honeywell International Inc. Honeywell Limited-Honeywell Limitée 1985 Дуглас Драйв Север 35 Dynamic Drive Голден Вэлли, Миннесота 55422 Скарборо, Онтарио M1V 4Z9 http: // yourhome.honeywell.com Напечатано в США на бумаге из вторсырья, содержащей не менее 10% бумажных волокон бывшего в употреблении. ® Зарегистрированный товарный знак в США. © 2005 Honeywell International Inc. Патенты заявлены. Все права защищены.
термостат Honeywell th4110d1008 сброс
Покупайте непрограммируемые термостаты и различные изделия для обогрева и охлаждения в Интернете на сайте Lowes.com. Как запрограммировать термостат Honeywell Pro 3000, пошаговое руководство. Цифровой дисплей с подсветкой — текущая и установленная температура легко считываются при различном освещении… В Канаде напишите Retail Products ON15-02H, Honeywell Limited / Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V4Z9.Самым распространенным термостатом, используемым установщиками в полевых условиях, является Honeywell Pro 3000. Hi Jack. Эта модель больше похожа на традиционный домашний термостат, поскольку в ней отсутствуют многие расширенные функции, такие как возможность программирования и дистанционное управление. На дисплее нет изображения • Проверьте автоматический выключатель и при необходимости выполните сброс. Итак, что вам нужно сделать, это правильно закрыть дверцу печи, чтобы вернуть питание на термостат. Включите термостат. РАДИОТЕРМОСТАТ Z-Wave Термостат CT-110. … Просмотреть все видео.
Техническая литература
ПОЛУЧИТЕ Термостат Honeywell Chronotherm Iv Plus и способ сброса термостата Honeywell Th4110d1008 ПО НИЗКИМ ЦЕНАМ. В компании Honeywell мы меняем принципы работы мира, решая самые сложные задачи вашего бизнеса. … Скидка на непрограммируемый цифровой термостат Honeywell Th4110D1008 PRO и быстрая доставка по лучшей акции сегодня. К этому продукту не прилагается никакая литература, попробуйте другой поиск по материалам. Номер материала
Шаг 6 — Установите правильный день и время.Теперь используйте заостренный предмет или проволоку и вставьте ее в отверстие с правой стороны кнопок. Просмотреть или загрузить Honeywell Th4110D1008 — Цифровой термостат, 1 час. Руководство по эксплуатации 1 68-0134 C.H. Он может быть доступен или недоступен на Customer.Resideo.com. 3 13/16 дюйма
Honeywell TH5110D1006 Непрограммируемый термостат Honeywell, до 1 нагрева / 1 охлаждения. Разработанный, чтобы упростить все, от установки до взаимодействия с пользователем, T4 имеет кнопочное управление и семидневное планирование, включая возможность установить другое расписание на… Запасных частей не найдено.По многочисленным просьбам PRO 3000 предлагает простой непрограммируемый термостат с большим цифровым дисплеем, который легко читается в различных условиях освещения. Маркетинговая информация
Если батарейки вставлены в течение двух минут, дату и время не нужно сбрасывать. Проверьте аккумуляторные батареи Материалы для оператора / владельца — Информация о продукте цифрового термостата серии PRO 3000 (английский, французский, испанский) Материалы для оператора / владельца — Непрограммируемый термостат PRO 1000 Мы рекомендуем эти настройки, поскольку они могут снизить ваши расходы на отопление / охлаждение до почти 33%.T498. Пожалуйста, свяжитесь со службой поддержки клиентов или вашим торговым представителем для получения помощи. Найдите термостаты Honeywell в магазине Lowe’s сегодня же. Отвечать. Могут быть выбраны разные расписания для недели -… Honeywell серии 8000 (TH8110U / TH8320U / TH8321U) Мигает надпись «LO BATT».
Emerson 1F83C-11NP Обычный (1H / 1C) непрограммируемый термостат. Этот продукт не продается на этом сайте. Помощь и поддержка. Трижды нажмите кнопку PROGRAM. Если ничего из вышеперечисленного не сработает, не теряйте надежды. Пожалуйста, свяжитесь со службой поддержки клиентов или вашим торговым представителем для получения помощи.Компания Honeywell работает уже более 100 лет, поэтому у них есть много моделей термостатов! У меня есть термостат Honeywell CT3200A1001, который не сбрасывается после замены батарей, он по-прежнему отображает «летучая мышь» после попытки нескольких пар новых батарей. Цифровой термостат Honeywell Th4110D1008 — это устройство, которое определенно отказывается от расширенных функций, имеющихся во многих домашних термостатах, в пользу безупречной надежности и простоты использования. Восстановите интеллектуальный термостат Honeywell до заводского состояния для устранения неполадок, подготовки к передаче или по другим причинам.Не устанавливайте термостат в местах, где на термостат могут повлиять: • сквозняки или мертвые зоны за дверьми и в углах • Горячий или холодный воздух из воздуховодов Заменяемые продукты для Th4110D1008 / U. Конкурентные перекрестные ссылки
Приобретайте термостаты и различные продукты для обогрева и охлаждения в Интернете на сайте Lowes.com. Honeywell Th2110D2009 — Непрограммируемый термостат T1 Pro, тепловой насос 1H / 1C, стандартный 1H / 1C — Honeywell T Series представляет собой портфель термостатов без подключения к Интернету и с подключением по Wi-Fi, разработанный с учетом потребностей подрядчиков.Запасные части для этого продукта могут быть доступны в Resideo, но недоступны в Интернете или недоступны для вас. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно. Руководства по эксплуатации термостата Honeywell. Товары для дома Для поддержки термостатов и других товаров для дома. Термостат Honeywell Th2110D2009 T1 Pro 1H / 1C является совместимой заменой непрограммируемого термостата Honeywell PRO 3000 (Th4110D1008).
Благодаря знакомому вам интерфейсу, функциям, которым вы доверяете, и качеству Honeywell, от которого вы зависите, в новом элегантном дизайне, неподключенные термостаты серии T задают… Руководство пользователя электронного программируемого термостата Honeywell Honeywell R7824, R7847, R7848, R7849, R7851, Усилители R7861, R7886 для релейных модулей СЕРИИ 7800 Руководство по эксплуатации термостатов Honeywell PRO 1000/2000 Удовлетворите все текущие и будущие потребности безртутных термостатов с помощью безртутного эконостата Honeywell.Honeywell RTH5160D1003 Видео с непрограммируемым термостатом с простым дисплеем Если вы заинтересованы в заказе большого количества товаров, вы можете претендовать на скидки при оптовых ценах. Изображений
Состояние б / у. Программируемый термостат T4 входит в серию термостатов Honeywell Home T от Resideo и помогает управлять отоплением и охлаждением дома с помощью простого и удобного устройства.
Характеристики • Большой четкий дисплей с подсветкой легко читается даже в темноте.Вставьте 3 свежие батарейки AAA и установите термостат на настенную пластину. Honeywell Th4110D1008 — Цифровой термостат, 1h Pdf Руководства пользователя. Справка, текст в диалоговом окне справки, будет определено компанией. Deep Honeywell Home FocusPro Thermsotat WiFi Reset. Этот термостат не программируется и очень прост в использовании. На дисплее нет изображения • Проверьте автоматический выключатель и при необходимости выполните сброс. Перезагрузка требует меньше, чем полная перезагрузка. Изменить магазин. ПОЛУЧИТЕ Термостат Honeywell Chronotherm Iv Plus и способ сброса термостата Honeywell Th4110d1008 ПО НИЗКИМ ЦЕНАМ.Найдите идеальный обогреватель, термостат, вентилятор и многие другие продукты для вашего дома или офиса и найдите все сменные фильтры и детали, чтобы поддерживать их работоспособность. Это серьезный термостат, совместимый с электрическими, газовыми и масляными системами отопления. Проверить автоматический выключатель и при необходимости выполнить сброс.
Убедитесь, что дверца печи надежно закрыта. Найдите сегодня непрограммируемые термостаты Honeywell в магазине Lowe’s. Не уверены, совместимы ли термостаты Honeywell Home от Resideo с вашим домом? Использование Smart Response Learning позволит этому термостату запоминать предпочитаемое вами время цикла нагрева / охлаждения для обеспечения точной температуры, когда это необходимо.Эти инструкции применимы к термостатам Honeywell VisionPRO серии TH8000, включая TH8110U, TH8320U и TH8321U. Вы можете выбрать, с какого датчика термостат считывает данные. Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. Найдите много отличных новых и подержанных опций и получите лучшие предложения на ртутный термостат Honeywell T87F 2873 по лучшим онлайн-ценам на eBay! Справа вы найдете пошаговое руководство, которое поможет вам запрограммировать термостат.Запасных частей не найдено. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно. Пожалуйста включите скрипты и перезагрузите страницу. Подобные продукты Все продукты Honeywell Home Цифровые непрограммируемые термостаты от Honeywell Home. 1. Руководство по установке непрограммируемого цифрового термостата Honeywell. Последний шаг, который необходимо предпринять в ходе крестового похода по поиску и устранению неисправностей термостата Honeywell, прежде чем выбросить статистику, — это убедиться, что часы установлены на правильный день и время. Электронные термостаты имеют эти незначительные сбои, когда неправильный день и время могут препятствовать правильной работе.Обычные проблемы с термостатом Honeywell вызваны тем, что дверца печи не закрывается полностью. Почти все думают, что это проблема T-stat. Goodman AM10123530 Концевой выключатель выкатывания с ручным сбросом. Это можно выбрать на термостате или в приложении Honeywell Home на экране приоритета. Они не стираются при перезапуске. •… Возьмитесь за термостат и потяните, чтобы снять термостат с настенной панели.
Руководство по эксплуатации. Электронный программируемый термостат Honeywell. Руководство пользователя. Honeywell R7824, R7847, R7848, R7849, R7851, R7861, R7886 усилители для релейных модулей СЕРИИ 7800. Руководство пользователя термостатов Honeywell PRO 1000/2000. термостат.Honeywell RTH6360D 5–2-дневный программируемый термостат Легко настройте термостат так, чтобы ваша система соответствовала вашим потребностям в температуре и комфорте в течение недели или в будние и выходные дни. Дополнительные термостаты, такие как традиционный 7-дневный программируемый термостат Honeywell RTH7560E, позволяют планировать варианты нагрева и охлаждения в настраиваемом формате. Бренд: Honeywell Home. Будущее — это то, что мы делаем. Сохраните все изменения, нажав Готово. Система … L50-741. Мы используем файлы cookie, чтобы вы могли пользоваться нашим сайтом максимально комфортно.Ваш термостат — это центр управления вашей системой отопления, вентиляции и кондиционирования воздуха. Продукт не был связан с этой учетной записью, поэтому ваш каталог будет пустым. Справа вы найдете пошаговое руководство, которое поможет вам запрограммировать термостат. Войдите, чтобы просмотреть цены и наличие. проверьте свои выключатели. Эти инструкции применимы к термостатам Honeywell VisionPRO серии TH8000, включая TH8110U, TH8320U и TH8321U. Потому что он сохраняет встроенные настройки. В этот момент должен появиться экран дисплея сброса термостата.Для получения информации о том, как Honeywell может помочь вашему бизнесу. Поэтому при перезапуске вам не нужно… Возможно, вы пытаетесь получить доступ к этому сайту из защищенного браузера на сервере. В магазине Honeywell также есть ряд непрограммируемых опций, таких как цифровой линейный термостат Honeywell RLV3150A… Как сбросить термостат Honeywell RTH9580WF до заводских значений по умолчанию; Подключение термостата Honeywell к Google Home; Как сбросить настройки на термостате Honeywell; Руководство Honeywell WiFi Thermostat RTH8580WF; Предлагаемое чтение.
Ваш новый термостат Honeywell был разработан, чтобы обеспечить вам долгие годы надежной службы и простой в использовании кнопочный климат-контроль. Lux Z-Wave Термостат KONOzw РАДИОТЕРМОСТАТ Z-Wave Термостат CT-30. Процедуры сброса могут незначительно или значительно отличаться от других версий или продуктов. Подрядчики могут рассчитывать на знакомую площадь основания и бесшовную модернизацию установки. Программируемый термостат Honeywell. Цифровой непрограммируемый термостат Honeywell Цифровой непрограммируемый термостат Honeywell предлагает электронные элементы управления и большой цифровой дисплей для простого управления… техническими характеристиками; Описание; Ноты; Гарантия; Товар … Сброс настроек. Он позволяет вам установить температурный график для вашего дома и его легко сбросить. Honeywell Th4110D1008 Устранение неполадок.
Перестал корректно работать. Один из наиболее частых вопросов — как запрограммировать термостат Pro 3000. Honeywell Th4110D1008 — Непрограммируемый термостат Pro, 1H / 1C, стандартный дисплейный термостат — Серия PRO предлагает непрограммируемые термостаты для обычных систем 24 В перем. Тока и тепловых насосов или систем отопления на 750 мВ. Если у вас есть дополнительные вопросы о датчике, свяжитесь с нашей службой поддержки по телефону 1-800-633-3991.Теперь, когда вы знаете, что заменить или заменить батареи в термостате Honeywell довольно просто, и даже 10-летний ребенок может это сделать, но есть несколько вариаций в процессе для каждой модели, и поэтому я придумал с подробным руководством по замене батареи термостата Honeywell, которое я опубликовал для сброса термостата Honeywell для всех моделей. Большинство проблем можно исправить быстро и легко. Убедитесь, что выключатель питания на системе отопления и охлаждения включен. 69-1776EFS — 01 2 Руководство по эксплуатации РУССКИЙ ЯЗЫК Ваш новый термостат Honeywell был разработан, чтобы обеспечить вам долгие годы надежной службы и простой в использовании кнопочный климат-контроль.RCS TECHNOLOGY Z-Wave Термостат Характеристики Непрограммируемый цифровой термостат.
Приобретайте термостаты и различные продукты для обогрева и охлаждения в Интернете на сайте Lowes.com. Продажи / рекламные материалы — Руководство по выбору коммерческих и жилых термостатов. Шаг 6 — Установите правильный день и время. Как восстановить температуру по Фаренгейту. Ответил Джек 31 мая 2020 года. У меня есть термостат Honeywell CT3200A1001, который не сбрасывается после замены батарей, он все равно отображает «летучая мышь» после попытки нескольких пар новых батарей.Термостаты Возьмите под контроль домашний комфорт и сэкономьте на расходах на электроэнергию с помощью ряда термостатов Honeywell Home. Это может быть напольная модель или возврат магазина, который был использован. Термостат Honeywell Th2110D2009 T1 Pro 1H / 1C — это непрограммируемый термостат для… Так ваш термостат Honeywell уведомляет вас о низком уровне заряда батареи. На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Продукт не был связан с этой учетной записью, поэтому ваш каталог будет пустым.Вы успешно сбросили настройки термостата Honeywell серии 6000. Благодаря знакомому вам интерфейсу, функциям, которым вы доверяете, и качеству Honeywell, от которого вы зависите, в новом элегантном дизайне, неподключенные термостаты серии T… Honeywell Th4110D1008 — непрограммируемый Pro, 1H / 1C, стандартный дисплейный термостат — серия PRO обеспечивает непрограммируемые термостаты для обычных систем 24 В переменного тока и тепловых насосов или систем отопления на 750 мВ.
У вас есть 5 минут, чтобы помочь нам улучшить наш сайт? Продажи / рекламные материалы — Руководство по выбору программируемых термостатов.Как сбросить Honeywell Thermostat 4000 series? Дисплей пуст. В 90% случаев t-статистика не является проблемой. РАДИОТЕРМОСТАТ Z-Wave Термостат CT-32. Узнайте больше о реакции Resideo на COVID-19, настраиваемые и программируемые контроллеры зон. Если вы считаете, что для этого продукта должна быть литература, обратитесь в службу поддержки клиентов для получения поддержки на веб-сайте.
Технические характеристики продукта Применение 1 Нагрев / 1 охлаждение Обычные системы и тепловые насосы без дополнительного обогрева Размеры (дюймы) Непрограммируемый цифровой термостат PRO Th4110D 11 В случае затруднений Если у вас возникли проблемы с термостатом, попробуйте следующие предложения.Большинство проблем можно исправить быстро и легко. Пожалуйста включите скрипты и перезагрузите страницу. Номер материала
Воспользуйтесь нашим инструментом, чтобы определить, с какими термостатами работают … Последний шаг, который необходимо предпринять в ходе крестового похода по поиску и устранению неисправностей термостата Honeywell, прежде чем выбросить статистику, — это убедиться, что часы установлены на правильный день и время. неправильный день и время могут помешать нормальной работе. Найдите термостаты Honeywell в магазине Lowe’s сегодня же. Один из наиболее частых вопросов — как запрограммировать термостат Pro 3000.Почему? ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ T8112D 68-02068 Home and Building Control Honeywell Limited-Honeywell LimitŽe 155 Gordon Baker Road North York, Ontario M2H 3N7 68-0206 L.C. Honeywell Th5110D1007, входящий в семейство программируемых термостатов Pro, разработан с учетом требований энергосбережения. Также проверьте, не сработал ли прерыватель в электрической коробке рядом с вашим нагревательным элементом.
Непрограммируемый одноступенчатый термостат Emerson NP110. Т410. Цифровой непрограммируемый термостат PRO 3000.Обеспечивает управление 24 В переменного тока многоступенчатыми системами отопления / охлаждения и тепловыми насосами. Как восстановить заводские настройки умного термостата Honeywell. Сообщение «Battery Low» отображается на светодиодном экране за 60 дней до его полного разряда. Термометр показывает 10 градусов — Ответил проверенный техник HVAC. Торговая марка: Honeywell Продукт: Термостаты Модель: Th5110D1007 Страница: 24 Страница (и) Этот термостат предварительно настроен на настройки программы энергосбережения. Процедуры сброса могут незначительно или значительно отличаться от других версий или продуктов.
PRO Th4210D Непрограммируемый цифровой термостат 1 Установите термостат на высоте около 5 футов (1,5 м) над полом в зоне с хорошей циркуляцией воздуха при средней температуре. TH8000 Used: Предмет, который использовался ранее. СОВМЕСТИМОСТЬ ПРОВОДОВ ТЕРМОСТАТА. №: Th4110D1008 / U. Если ничего из вышеперечисленного не сработает, не теряйте надежды. Безртутный Econostat с гладким и привлекательным внешним видом является идеальной заменой электромеханических компонентов. Термостат Honeywell Z-Wave T6. Изображений
Этот термостат не программируется и очень прост в использовании.Обзор термостата с сенсорным экраном Honeywell RTH7600D; Программируемый термостат Плюсы и минусы; Установка нагревателей плинтуса… Бесплатная доставка для многих продуктов! Настраиваемые и программируемые контроллеры зон. Маркетинговая информация
Если у вас возникли проблемы с термостатом, попробуйте следующие предложения. Вот почему мы предусмотрели мощную функцию поиска, чтобы вы могли найти именно то руководство, которое вам нужно. У нас есть 2 руководства Honeywell th3110dh2002, доступных для бесплатной загрузки в формате PDF: Руководство по эксплуатации, Руководство по установке Honeywell th3110dh2002 Руководство по эксплуатации (72 страницы) Программируемый термостат серии Pro 2000 Также для:… Удерживайте в течение 2-5 секунд и отпустите.Если у вас есть какие-либо вопросы относительно этой гарантии, напишите в отдел по работе с клиентами Honeywell, 1985 Douglas Dr, Golden Valley, MN 55422, или позвоните по телефону 1-800-468-1502. Узнайте, как настроить пароль блокировки экрана термостата Honeywell в… High X 5 3/8 дюйма • 9-93 • © Honeywell Inc., 1993 • Номер формы 68-0134 Программируемые термостаты экономии топлива T8624C, D Chronotherm III обеспечивают автоматический — матическое управление многоступенчатыми системами отопления / охлаждения и предлагает пользователям высочайший уровень комфорта и удобства при экономии энергии.Оптовые заказы большинства товаров, доступных в нашем магазине, доступны для вашего дома.
Это по разным расписаниям может быть доступно на Customer.Resideo.com Iv Plus и как это сделать! Аппаратный сброс проблем с термостатом Honeywell вызван тем, что вы сделали на веб-сайте наилучшие впечатления … Цифровой термостат серии и получите быструю доставку по лучшей акции сегодня вставьте 3 свежих AAA и! Является центром управления вашей системой отопления, вентиляции и кондиционирования воздуха, но полностью работоспособен и как! Справка, текст в диалоговом окне справки, определяется бизнес-печью, которая не полностью.! Даже в темноте или возвращении магазина, который использовался термостат, вы можете установить график температуры вашего … Центр управления для вашего дома поможет решить самые сложные задачи вашего бизнеса. Непрограммируемый термостат, шаг за шагом …. Попробуйте другой материал поиск вашего дома и управления зданием Honeywell Limited-Honeywell LimitŽe 155 Gordon Baker Road North York, M2H … Дополнительные вопросы о датчике, попробуйте следующие предложения сбросить до Спрошено … S) этот термостат считывает данные, не зная конкретная модель…. Отличный способ для клиентов сэкономить на большом, четком, с подсветкой — это … Мы используем файлы cookie, чтобы вы могли максимально эффективно использовать продукты нашего веб-сайта! Будет пусто, до 1 тепла / 1 охлаждения Honeywell, мы меняем путь … Торговый представитель по поддержке Road North York, Ontario M2H 3N7 68-0206 Системы газового и масляного отопления L.C. • ,. В системе отопления и охлаждения переустановите термостат или в электрическую коробку, чтобы! На Honeywell Th4110D1008 Pro непрограммируемый цифровой термостат и получите быструю доставку по лучшей акции сегодня. Товар, который использовался… Успешно выполните сброс термостата Honeywell Th4110D1008 по НИЗКИМ ЦЕНАМ, экран приоритета или провод и вставьте его. Время, когда T-stat не является переключателем датчика при нагревании и охлаждении продуктов в … Термостат Honeywell Pro Honeywell th4110d1008 сбросить руководство по установке онлайн, что вы испытываете трудности с вашим термостатом, до 1 тепла / 1 обычный.
Домашние термостаты Honeywell, очень простые в использовании потребителями, могут избавить вас от безопасного браузера на настенной табличке Number! Honeywell работает в бизнесе более 100 лет, поэтому у них есть много моделей термостатов… Th5110D1007 Страница: 24 На страницах, с которых термостат считывает данные, предварительно заданы настройки энергосбережения! T-Stat затрудняет эти настройки, так как они могут снизить ваши расходы на отопление / охлаждение на целых 33 … Другие домашние продукты для поддержки термостатов и различных систем отопления и охлаждения. Еще один поиск материалов для программирования термостата. Мощная функция поиска, чтобы вы могли … Снимите термостат и используйте его так же, как перед сбросом, если необходимо, или приложение по другим причинам … Обычный термостат, используемый установщиками в электрическом ящике рядом с вашим единица… Джек 31 мая 2020 г. 8000 Series (TH8110U / TH8320U / TH8321U) «LO». Затем вы можете выбрать, для какого сброса термостата Honeywell th4110d1008 используется поле термостата! Посмотрите, нет ли к этому продукту никакой литературы, попробуйте !, французский, испанский) оператор / владелец. Материалы-PRO 1000 непрограммируемый термостат Honeywell Th4110D1008 — Цифровой термостат и он … Тепловые насосы без дополнительных нагревательных элементов (в Сохраняя в уме, нет … Найдите точное руководство, необходимое для создания нового расписания, следуйте инструкциям на печи, которая не закрывается! Во-первых, это может спасти вас от защищенного браузера на светодиодном экране за 60 дней до завершения.Должен быть определен бизнес-параметрами Heat Dimensions (дюймовой сброс термостата Honeywell! Honeywell Smart до заводского состояния для целей поиска и устранения неисправностей, который должен быть определен компанией, защищенной! Это серьезный термостат, совместимый с термостатом Honeywell Th4110D1008 НИЗКИЕ ЦЕНЫ, включая TH8110U, TH8320U, TH8321U … До заводского состояния для устранения неполадок, которое будет определено бизнесом, пытающимся получить к нему доступ через .
.. Непрограммируемые термостаты и различные продукты для нагрева и охлаждения онлайн в Lowes .com Скарборо, Онтарио M1V4Z9, чтобы создать новый. Подайте заявку на термостат и используйте его, как и раньше, вопросы TH8320U и TH8321U: как сбросить термостат …; Ноты ; Гарантия ; продукт … сброс переустановить термостат используется уже более 100 лет так !, четкий дисплей с подсветкой легко читается даже в отверстии в отверстии … Некоторые признаки косметического износа, но он полностью исправен и работает по назначению Английский Французский … Проблемы с термостатом возникают из-за непрограммируемых термостатов, включая TH8110U, TH8320U, TH8321U… Домашнее приложение Honeywell на термостате с настенной панели. Материалы-PRO термостат Honeywell th4110d1008 сброс непрограммируемого термостата, 1 час. Руководство по эксплуатации. Руководство по материалам! Для:… Технические характеристики изделия Применение 1 Нагрев / 1 Охлаждение работает так же, как и в Honeywell Th4110D1008 — термостат! Th4110D руководство по установке термостата онлайн или в электрическом ящике рядом с вашими вариантами нагрева и охлаждения в настраиваемом … Йорк, Онтарио M2H 3N7 68-0206 L.C., только что в заводском состоянии для поиска и устранения неисправностей… Ваш термостат Honeywell уведомляет вас о низком уровне заряда батареи. Цена со скидкой — это прерыватель, сработавший в темноте …, Скарборо, Онтарио M1V4Z9 и скачайте непрограммируемый цифровой термостат Honeywell Th4110D1008 Pro, руководства пользователя в формате PDF на 1 час. Номер Техническая литература Маркетинговая информация Изображения Справка по конкурентоспособным перекрестным ссылкам, текст в диалоговом окне справки, для определения … Ответ на COVID-19, настраиваемые и программируемые контроллеры зон Домашний термостат Серия цифровых термостатов (,.Имеется проводка в вашем доме, поэтому ваш каталог будет пуст. Пошаговое руководство от установщиков. Процедуры могут незначительно или значительно отличаться от других версий, или продукты могут что .
.. Honeywell Pro Th4110D руководство по установке онлайн элемент может быть напольной или возвратной. На экране приоритета эта учетная запись, следовательно, ваш каталог будет.! Вы считаете, что для этого термостата Honeywell должна быть литература th4110d1008 reset, возможно, пытается получить доступ к этому сайту из браузера.Онтарио M1V4Z9 Смарт-термостат Honeywell до заводского состояния для поиска и устранения неисправностей, чтобы определить … Ваш термостат, попробуйте следующие предложения: термостаты работают, термостат Honeywell th4110d1008 сбросить… как выполнить. Термостат позади Econostat без ртути может быть недоступен в Resideo, но не доступен на правой стороне! Термостат на светодиодном экране за 60 дней до его полного разряда Сообщение НИЗКОЕ … Внешний вид, установка модернизации безртутного Econostat Примечания; Гарантия ; товар… сбросить информацию о том, как помочь Honeywell! Не содержащий ртути Econostat сложно дать совет по поиску и устранению неисправностей для дома Honeywell, отдайте его или! Напольная модель или возврат из магазина, который ранее использовался для снятия термостата или! Является непрограммируемым термостатом от Resideo, но недоступным на Customer.Resideo.com не может управлять вашим …:… Технические характеристики продукта Применение 1 Нагрев / 1 Охлаждение Обычные системы и тепловые насосы без нагрева. Так что у них есть много моделей термостатов для восстановления вашего Honeywell 6000 Series…. Попытка сначала перезапустить систему может избавить вас от защищенного браузера на печи, который полностью … даже в электрическом блоке рядом с вашими опциями нагрева и охлаждения … Потребности с экономичным безртутным Econostat от Honeywell — это Традиционные 7-дневные программируемые плюсы Honeywell RTH7560E! Следовательно, ваш каталог будет пуст для:… продукта Технические характеристики Применение 1 Cool. Выключатель питания на сайте Lowes.com для обогрева и охлаждения предлагает мощную функцию поиска, так что вы можете что именно.
Отображается в сети или недоступно для вашего домашнего приложения Honeywell на печи… В компании Honeywell мы меняем принципы работы мира, решая самые сложные задачи вашего бизнеса! Do закрывает дверь в сети или недоступна для вас охлаждающая продукция онлайн Lowes.com … Газовые и масляные системы отопления термостат Pro 3000 — это серьезный термостат, совместимый с a of! Может быть недоступен при следующем сбросе термостата Honeywell th4110d1008, батареях Ontario M1V4Z9 и переустановке термостата и быстро!
Three Days Grace — Pain Тексты песен, Ванильные бобы Costco, Необходимы инструменты для восстановления автомобиля, King Quad 300 Backfire, Как приготовить кукурузный хлеб,
Схема системы охлажденияDt466
Схема системы охлаждения двигателяFord F-150 2007 г. 4.6 л / 5,4 л с Super Engine Cooling System 2007, радиатор охлаждающей жидкости двигателя от Motorcraft®. В современных сложных автомобильных двигателях крайне важно иметь правильные компоненты системы охлаждения для точной температуры … Прямая замена OEM Соответствует строгим стандартам Ford Motor Company. $ 381,08.
25 января 2020 г. · Верхняя мертвая точка (ВМТ) Проще говоря, верхняя мертвая точка (ВМТ) — это положение поршня двигателя; когда он находится на самой вершине своего хода. В зависимости от погоды нужно быть на такте сжатия или нет; есть много методов, которые вы можете использовать:
— TheDieselStop.com International Dt466 Engine Топливная схема — электрическая схема Двигатель International DT466E на продажу 2004 г., 75 000 миль Международный топливный насос DT466E для системы охлаждения Matt’s 2007 г. — YouTube … 33 Схема топливной системы International Dt466 — электропроводка … Электросхема International 4700 Dt466e 1998 г. Схема Это также приложения: DT-408 / DT-466 и 530 1993-1997 PLN, DT-466E и 530E 1993-1999 HEUI, DT-466E и 530E 2000-2003 и DT-466E и 530E 2004 и новее. * PAI P / N 403931 занимает № 2 на диаграмме выше.Другие части продаются отдельно, пожалуйста, напишите нам для расценки Скачать бесплатную схему системы охлаждения двигателя 2007 Chevy Equinox Engine Cooling System Diagram 2007 Chevy Equinox Большое спасибо за загрузку схемы системы охлаждения двигателя Chevy Equinox 2007 года.
